Le tuyau d'acier inoxydable de cou de soudure bride la norme ANSI B16.5 de WN ASTM A182 ASME

Bride WN ASTM A182 ASME de cou de soudure/classe de la norme ANSI B16.5 150 2500

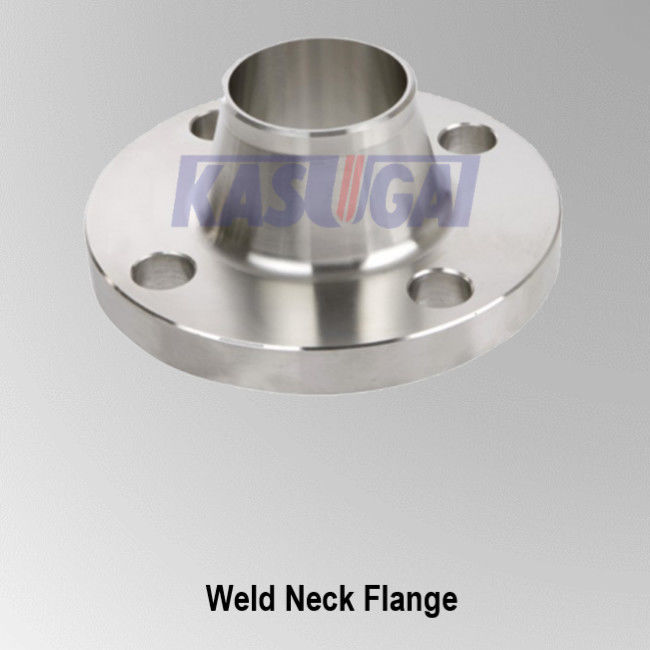

Bride de cou de soudure

Une bride de cou de soudure, a également appelé une bride conique de hub ou la bride de haut-hub, est un genre de bride qui peut replacer l'effort dans les tuyaux, assurant une diminution de concentration de haut-effort au fond de la bride. Il y a deux brides de soudure de cou conçoit – le premier type est employé avec des tuyaux alors que le deuxième, un plus long type ne peut pas être employé avec des tuyaux mais avec une usine de fabrication. La bride de cou de soudure comporte d'un montage rond qui se prolonge au delà de la jante de la circonférence. Ces brides, typiquement construites de la pièce forgéee, sont soudées réellement dans des tuyaux.

L'information produit

Longues brides de cou de soudure (LWN)

Ce type de bride est considéré comme les brides de haut-hub, qui ont été créées ainsi l'effort pourrait être transféré au tuyau et à diminuer la concentration de contrainte au fond de la bride.

La longue bride de soudure de cou est principalement appliquée à la construction du récipient à pression fonctionnant comme bec (tel qu'un bec de thermowell). Pour attacher une bride de soudure commune de cou à un récipient à pression, un morceau de tuyau est exigé avec la soudure supplémentaire. Une bride de LWN d'autre part attache directement au navire, par conséquent, elle peut être regardée comme bec intègralement renforcé. Elle évite de faire une couture de soudure au tuyau pour brider et fournit l'auto-renfort.

Réduction de la bride de cou de soudure

Il s'appelle également réduction soudant la bride de cou, parce que le cou de bride a un diamètre réducteur qui pour souder dans un tuyau plus de faible diamètre.

La bride réductrice est employée pour faire une réduction en diamètre du tuyau. Un joint bridé réducteur se compose d'une bride réductrice et d'une bride standard, fonctionnant comme un montage de réducteur. Comme illustré dans Figure-1, la fin plus grande de réduire la bride A, qui est en contact avec la bride standard B, est connue comme « taille à partir dont la réduction est faite » ; l'extrémité plus petite de la bride réductrice A, qui sera soudée dans un tuyau, est connue comme « taille à laquelle la réduction est faite ». L'écoulement devrait voyager du plus de petite taille au plus grand. Si le sens d'écoulement étaient renversés, la turbulence grave pourrait se développer.

Afin de faire une réduction de la ligne de tuyau avec deux brides de soudure standard de cou, un réducteur supplémentaire sera employé comme illustré dans Figure-2. La longueur totale de cette configuration est 2L+H, qui est beaucoup plus long que L+M d'un joint bridé réducteur comme illustré dans Figure-1. Il signifie que l'utilisation de réduire des brides peut effectivement ménager de l'espace dans la situation rappelée. En fait, la bride réductrice le plus souvent est employée dans les installations avec l'espace limité.
