| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | TR à filetage |
| Document | Brochure du produit PDF |
Norme ANSI filetée B16.5 de la bride TR ASTM A182

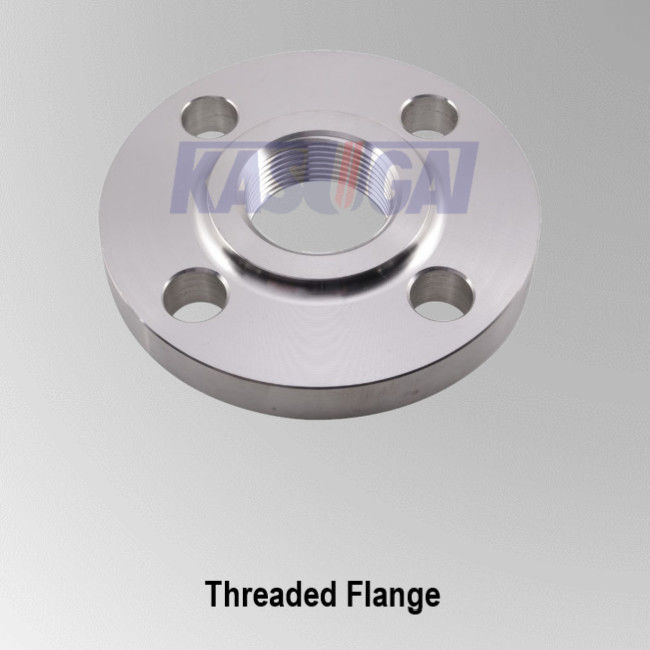

Bride filetée
La bride filetée construite selon ASME B16.5 est semblable au glissement sur la bride, mais le trou aura un filetage de tuyauterie de chandelle conformément à ASME B1.20.1. Le fil sera concentrique avec l'axe de l'ouverture de bride, et les variations alignées (perpendiculaire au visage de bride) ne dépasseront pas 5 millimètres par mètre. Les brides filetées sont disponibles dans les tailles NPS 1/2 à NPS 24 pour des estimations de pression de la classe 150, de la classe 300, de la classe 400, de la classe 600 et de la classe 900. Les tailles pour la classe 1500 et la classe 2500 sont fournies par NPS 1/2 à NPS 2-1/2.
L'information produit
| Nom de produit | Bride filetée d'acier inoxydable |
| Classe de grandeur | 1/2'à 24" |
| Classe de pression | 150, 300, 400, 600, 900, 1500, 2500, |
| Normes | ASTM A182 |
| Type de visage | Fileté (TR) |
| Dimensions | Norme ANSI B16.5, dessins faits sur commande |
| Épaisseur | Sch5S à Sch160, XXS |
| Origine | La Chine |
| Applications | Le service aérien de l'eau ou fonctionnent à la pression extrême et aux températures normales et/ou dans des secteurs explosifs puissants où la soudure peut créer un risque. |
| Essai | Spectrographe à lecture directe, machine d'essai hydrostatique, détecteur de rayon X, détecteur ultrasonique de faille, détecteur de particules magnétiques |
| Certificats d'essai | Certificat de matières premières, 100% rapport des essais de radiographie, rapport d'inspection de tiers |
Avantages et inconvénients : Applications
Le joint bridé fileté peut être assemblé sans soudure. Un tuyau, qui est fourni avec les fils coniques à ses extrémités, peut être aisément assemblé avec la bride filetée. Cette caractéristique rend la bride filetée bien adaptée aux services extrêmes de pression qui fonctionnent aux températures ambiantes normales et dans brisant des secteurs d'explosif où la soudure peut créer un risque.
Les inconvénients des brides filetées sont également évidents. Les crevasses ont formé entre l'externe et les fils internes peut facilement capturer et maintenir le fluide de processus. Ceci établit le rapport fileté susceptible de la corrosion de crevasse pendant quel fluide de processus pénètre la région et les résultats de fil dans l'échec. Les joints filetés signifie également les canalisations verticales significatives d'effort. Puisque l'effort est rigoureusement intensifié dans la région de fil due au serrage, relativement peu de cycles d'expansion et de contraction ou mouvement provoqué par désalignement peuvent soumettre la bride filetée à l'échec.
Des brides en acier filetées sont habituellement limitées aux services aériens de l'eau ou pour les tailles NPS 6 (DN 150) ou plus petit et avec la température de conception ne dépassant pas 250°F. Elles ne sont pas appropriées aux conditions impliquant des hautes températures, des efforts cycliques, ou le fluide corrosif. Les tolérances dimensionnelles de la bride filetée sont presque identiques que celle du glissement sur des brides.
