Brides inoxydables de tuyau d'acier
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | Visage plat de JIS SUS304 VF |
| Document | Brochure du produit PDF |

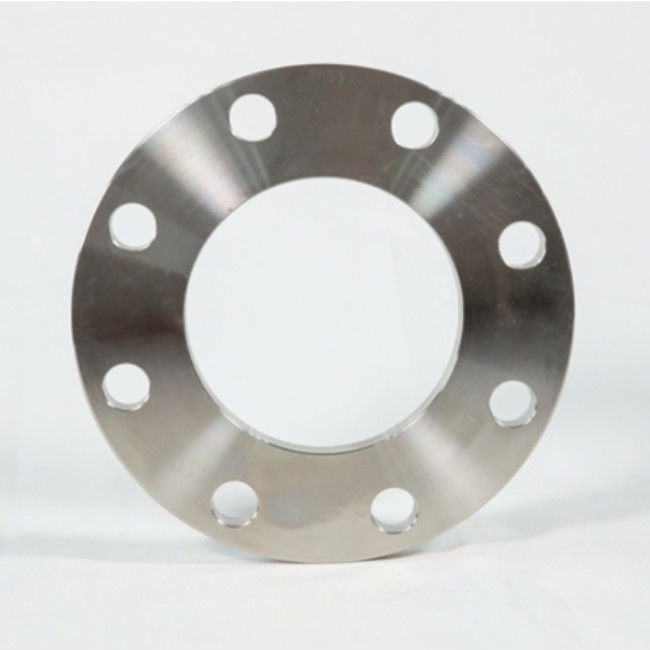

Bride plate du visage du vide d'acier inoxydable de JIS SUS304 (VF) (FF)
Matériel : Acier inoxydable SUS304
Le matériel SUS304 est une norme japonaise de JIS et l'acier inoxydable le plus utilisé généralement, contenant le Cr de 18% et le Ni de 8%. Il peut maintenir la bonne force et la résistance thermique dans des environnements de température à hautes températures et basse, et a également la bonne résistance à la corrosion, la soudabilité, le caractère réalisable froid et les propriétés mécaniques dans l'atmosphère douce.
Composition chimique de l'acier inoxydable SUS304
| Norme | Catégorie | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Propriétés mécaniques de l'acier inoxydable SUS304
| Norme | Catégorie |
Diamètre (d) (millimètre) |
Limite conventionnelle d'élasticité (N/mm2) |
Résistance à la traction (N/mm2) |
Élongation (%) |
Dureté (HB) |
Dureté (HT) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Visage plat de Type-FF de visage
La bride plate de visage a une surface de garniture dans le même avion que le visage de cercle des boulons. Les applications utilisant les brides plates de visage sont fréquemment ceux dans lesquelles la bride d'accouplement ou le montage à flasque est faite à partir d'un bâti.
L'information produit
| Nom de produit | Bride plate du visage du vide d'acier inoxydable de JIS SUS304 (VF) (FF) |
| Classe de grandeur | 3/8" à 20" |
| Classe de pression | 5K 10K 16K 20K 40K |
| Normes | JISB2290 |
| Type de visage | Visage plat (FF) |
| Matériaux | SUS304 |
| Origine | La Chine |
Dimensions de bride de JIS VF (millimètres)
|
Nominal de tuyau Taille |
Bride aucune | D | OD | Épaisseur | Trous de boulon | Modèle de boulon | ||
| T | C | NON. | H | |||||
| 10A | VF-10 | 17,3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27,2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34,0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48,6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60,5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76,3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89,1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114,3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139,8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165,2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216,3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267,4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318,5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355,6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406,4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457,2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508,0 | 625 | 22 | 585 | 16 | 19 | M16 |
