Brides inoxydables de tuyau d'acier
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | SUS304 20K BL-RF |
| Document | Brochure du produit PDF |

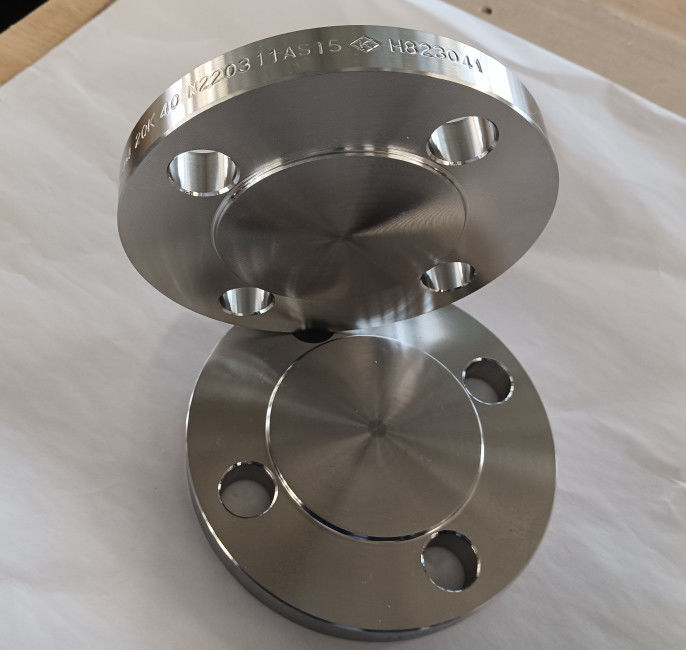

SUS304 20K BL-RF JIS Standaard en acier inoxydable à bride à face élevée
Informations sur le produit
| Nom du produit | SUS304 20K BL-RF JIS Standaard en acier inoxydable à bride à face élevée |
| Plage de taille | 3/8 à 24 |
| Classe de pression | 20 K (20 kg/cm)2) |
| Les normes | Le code de conduite |
| Type de visage | BLRF aveugle face soulevée |
| Matériaux | SUS304 |
| Origine | Chine |
| Application du projet |
Pompes, vannes et récipients dans la fabrication et la transformation alimentaire. Connexions de tuyauterie dans les réseaux d'eau industriels. Échangeurs de chaleur et systèmes de chauffage de toutes tailles. Soutien minier. Systèmes d'énergie nucléaire |
Matériel:Acier inoxydable SUS304
Le matériau SUS304 est une norme JIS japonaise et l'acier inoxydable le plus couramment utilisé, contenant 18% de Cr et 8% de Ni.Il peut maintenir une bonne résistance et une bonne résistance à la chaleur dans des environnements à haute et basse température, et possède également une bonne résistance à la corrosion, une bonne soudabilité, une bonne traçabilité à froid et de bonnes propriétés mécaniques dans l'atmosphère douce.
SUS304 Composition chimique de l'acier inoxydable
| La norme | Grade | C≤ | Si ≤ | Mn≤ | P≤ | S≤ | Cr | Je ne sais pas |
| Les données relatives à l'utilisation du système d'information | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 à 20 ans | 8 à 10.5 |
SUS304 Propriétés mécaniques de l'acier inoxydable
| La norme | Grade |
Je vous en prie. (mm) |
Résistance au rendement (N/mm)2) |
Résistance à la traction (N/mm)2) |
L'allongement (en %) |
Dureté (HB) |
Dureté (HV) |
| Les données relatives à l'utilisation du système d'information | SUS304 | d≤ 180 | Nombre d'étoiles | ≥ 520 | 40 | ≤187 | ≤ 200 |
Type de visageBLRF - Face élevée aveugle
Une bride aveugle est une plaque circulaire avec un trou de boulon et une surface solide qui est utilisée pour sceller un pipeline ou pour créer le débit final.génie des tuyauxLa bride stérile est placée entre deux brides ouvertes pour empêcher le débit de liquide par un pipeline.
La bride aveugle est généralement essentielle lors de l'entretien ou des réparations de pipelines, car le débit dans le pipeline doit être arrêté pour l'entretien.Pourtant, la soupape la plus proche peut être à des kilomètres du site de réparation.En conséquence, l'installation d'une bride aveugle sur un pipeline est beaucoup plus rentable.
La bride à face levée est le type le plus couramment utilisé dans les applications d'usine de traitement et est facilement identifiable.Il est désigné comme une face soulevée parce que les surfaces de joints sont soulevés au-dessus de la face du cercle de boulonnageCe type de façade permet l'utilisation d'une large combinaison de conceptions de joints, y compris les types de feuilles à anneaux plats et les composites métalliques tels que les formes en spirale et les types à double coque.Le but d'une bride RF est de concentrer plus de pression sur une zone de joint plus petite et d'augmenter ainsi la capacité de confinement de la pression de l'articulation.
Dimensions des brides pour une pression nominale de 20 K (mm)
| Taille nominale | Épaisseur de la bride | Dia. du moteur petit dia. côté | Dia. du moyeu grand dia. côté | Coefficient de réduction de l'enroulement | La longueur totale de la bride | Le déchiquetageLe nombre de personnes | Radius du filet | Le bouchon | |||||
| t | t | a) | a) | b | bLe nombre de personnes | x | Min x | T | T | c | RLe nombre de personnes | L | |
| Une | À l'exception de BL | BL | SOH, SW, LJ, TR | WN | SOH, SW, LJ, TR | WN, IT | WN | IT | SOH, SW, LJ, TR | WN | LJ | SOH, SW, LJ, TR,WN, IT | SOH de type C |
| 10 | 14 | 14 | 30 | 17.3 | 32 | 29 | 1.25 | 1.25 | 20 | 33 | Je ne sais pas. | 4 | Je ne sais pas. |
| 15 | 14 | 14 | 34 | 21.7 | 36 | 34 | 1.25 | 1.25 | 20 | 34 | 3 | 4 | Je ne sais pas. |
| 20 | 16 | 16 | 40 | 27.2 | 42 | 39 | 1.25 | 1.25 | 22 | 36 | 3 | 4 | Je ne sais pas. |
| 25 | 16 | 16 | 48 | 34.0 | 50 | 47 | 1.25 | 1.25 | 24 | 38 | 3 | 4 | Je ne sais pas. |
| 32 | 18 | 18 | 56 | 42.7 | 60 | 56 | 1.25 | 1.25 | 26 | 41 | 4 | 5 | Je ne sais pas. |
| 40 | 18 | 18 | 62 | 48.6 | 66 | 62 | 1.25 | 1.25 | 26 | 41 | 4 | 5 | Je ne sais pas. |
| 50 | 18 | 18 | 76 | 60.5 | 80 | 75 | 1.25 | 1.25 | 26 | 42 | 4 | 5 | Je ne sais pas. |
| 65 | 20 | 20 | 100 | 76.3 | 104 | 92 | 1.25 | 1.25 | 30 | 48 | 5 | 5 | 6 |
| 80 | 22 | 22 | 113 | 89.1 | 117 | 105 | 1.25 | 1.25 | 34 | 51 | 5 | 6 | 6 |
| 90 | 24 | 24 | 126 | 101.6 | 130 | 118 | 1.25 | 1.25 | 36 | 54 | 5 | 6 | 6 |
| 100 | 24 | 24 | 138 | 114.3 | 142 | 134 | 1.25 | 1.25 | 36 | 58 | 5 | 6 | 6 |
| 125 | 26 | 26 | 166 | 139.8 | 172 | 162 | 1.25 | 1.25 | 40 | 64 | 6 | 6 | 6 |
| 150 | 38 | 38 | 196 | 165.2 | 202 | 192 | 1.25 | 1.25 | 42 | 73 | 6 | 6 | 6 |
| 200 | 30 | 30 | 244 | 216.3 | 252 | 244 | 1.25 | 1.25 | 46 | 77 | 6 | 6 | |
| 250 | 34 | 34 | 304 | 267.4 | 312 | 298 | 1.25 | 1.25 | 52 | 87 | 6 | 6 | |
| 300 | 36 | 36 | 354 | 318.5 | 364 | 352 | 1.25 | 1.25 | 56 | 94 | 9 | 8 | |
| 350 | 40 | 40 | 398 | 355.6 | 408 | 398 | 1.25 | 1.25 | 62 | 110 | 9 | 8 | |
| 400 | 46 | 46 | 446 | 406.4 | 456 | 452 | 1.25 | 1.25 | 70 | 123 | 9 | 10 | 7 |
| 450 | 48 | 48 | 504 | 457.2 | 514 | 510 | 1.25 | 1.25 | 78 | 134 | 9 | 10 | 7 |
| 500 | 50 | 50 | 558 | 508.0 | 568 | 561 | 1.25 | 1.25 | 84 | 136 | 9 | 10 | 7 |
| 550 | 52 | 52 | 612 | 558.8 | 622 | 616 | 1.25 | 1.25 | 90 | 143 | 9 | 10 | 7 |
| 600 | 54 | 56 | 666 | 609.6 | 676 | 670 | 1.25 | 1.25 | 96 | 149 | 9 | 10 | 7 |
