Brides inoxydables de tuyau d'acier
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | SUS304 10K BL-FF |
| Document | Brochure du produit PDF |

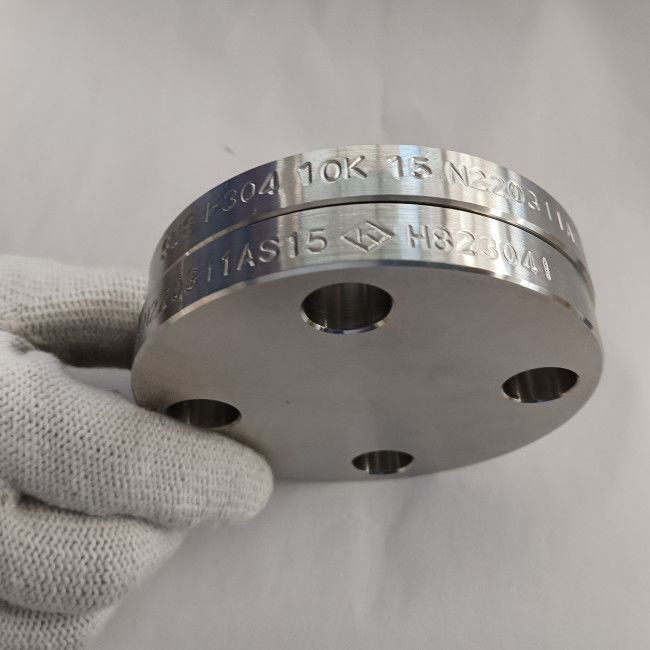

Bride aveugle de plein visage d'acier inoxydable de norme de SUS304 10K BL-FF JIS
L'information produit
| Nom de produit |
SUS 304 bride aveugle de plein visage d'acier inoxydable de norme de 10K BL-FF JIS |
| Classe de grandeur | 3/8" à 60" |
| Classe de pression | 10K (10kg/cm2) |
| Normes | JISB2220 |
| Type de visage | Visage de blanc de BLFF plein |
| Matériaux | SUS304 |
| Origine | La Chine |
| Application |
Pompes, valves, et navires dans le traitement des denrées alimentaires de fabrication et des produits alimentaires. Connexions de tuyau dans les usines hydrauliques industrielles. Échangeurs de chaleur et systèmes de chauffage de toutes les tailles. Soutènement. Systèmes d'énergie nucléaire |
Matériel : Acier inoxydable SUS304
Le matériel SUS304 est une norme japonaise de JIS et l'acier inoxydable le plus utilisé généralement, contenant le Cr de 18% et le Ni de 8%. Il peut maintenir la bonne force et la résistance thermique dans des environnements de température à hautes températures et basse, et a également la bonne résistance à la corrosion, la soudabilité, le caractère réalisable froid et les propriétés mécaniques dans l'atmosphère douce.
Composition chimique de l'acier inoxydable SUS304
| Norme | Catégorie | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Propriétés mécaniques de l'acier inoxydable SUS304
| Norme | Catégorie |
Diamètre (d) (millimètre) |
Limite conventionnelle d'élasticité (N/mm2) |
Résistance à la traction (N/mm2) |
Élongation (%) |
Dureté (HB) |
Dureté (HT) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Type de visage : BLFF - bride de plein visage de blanc
BLFF est une désignation de norme de JIS, qui égale pour aveugler la bride plate de visage dans la norme d'ASME.
Une bride aveugle est un plat circulaire avec un trou de boulon et une surface solide qui est employée pour isoler une canalisation ou pour créer l'écoulement de fin. Ils sont largement utilisés dans le produit pétrochimique, services publics, ingénierie de tuyau, et usine des industries. La bride aveugle est placée entre deux brides ouvertes pour empêcher l'écoulement liquide par l'intermédiaire d'une canalisation.
La bride aveugle est en général essentielle quand l'entretien de canalisation ou les réparations entreprenantes car l'écoulement dans la canalisation doit être arrêté pour l'entretien, pourtant la valve la plus proche peuvent être des kilomètres à partir du site de réparation. En conséquence, l'installation d'une bride aveugle sur une canalisation est bien plus rentable.
La bride plate de visage a une surface de garniture dans le même avion que le visage de cercle des boulons. Les applications utilisant les brides plates de visage sont fréquemment ceux dans lesquelles la bride d'accouplement ou le montage à flasque est faite à partir d'un bâti.
Dimensions de la bride 10K (10kg/cm2) de JIS (millimètres)
| Diamètre nominal | Épaisseur de bride | Diamètre de petit côté de diamètre de hub | Diamètre de grand côté de diamètre de hub | Chandelle de hub | Longueur totale de bride | Chamfreinage (20) | Rayon de filet | Dimensions Substitutional de WN (21) | ||||||||
| t | t | a | a | b | b (19) | x | x | T | T | c | r | r (2) | t | x | ||
| Excepté le BL | BL | SOH, COMMUTATEUR, LJ, TR | WN | SOH, COMMUTATEUR, LJ, TR | WN, SERVICE INFORMATIQUE | WN | service informatique | SOH, COMMUTATEUR, LJ, TR | WN | LJ | SOH, COMMUTATEUR, LJ, TR | WN, SERVICE INFORMATIQUE | WN | |||
| 10 | 12 | 12 | 23 | 17,3 | 26 | 28 | 1,25 | 1,25 | 16 | 29 | — | 4 | 4 | — | — | |
| 15 | 12 | 12 | 27 | 21,7 | 30 | 33 | 1,25 | 1,25 | 16 | 31 | 3 | 4 | 4 | — | — | |
| 20 | 14 | 14 | 33 | 27,2 | 36 | 38 | 1,25 | 1,25 | 20 | 32 | 3 | 4 | 4 | — | — | |
| 25 | 14 | 14 | 41 | 34,0 | 44 | 47 | 1,25 | 1,25 | 20 | 36 | 3 | 4 | 4 | — | — | |
| 32 | 16 | 16 | 50 | 42,7 | 53 | 56 | 1,25 | 1,25 | 22 | 38 | 4 | 4 | 4 | — | — | |
| 40 | 16 | 16 | 56 | 48,6 | 60 | 62 | 1,25 | 1,25 | 24 | 38 | 4 | 4 | 4 | — | — | |
| 50 | 16 | 16 | 69 | 60,5 | 73 | 75 | 1,25 | 1,25 | 24 | 40 | 4 | 4 | 4 | — | — | |
| 65 | 18 | 18 | 86 | 76,3 | 91 | 92 | 1,25 | 1,25 | 27 | 44 | 5 | 4 | 4 | — | — | |
| 80 | 18 | 18 | 99 | 89,1 | 105 | 105 | 1,25 | 1,25 | 30 | 45 | 5 | 4 | 5 | — | — | |
| 90 | 18 | 18 | — | 101,6 | — | 117 | 1,25 | 1,25 | — | 45 | 5 | — | 5 | — | — | |
| 100 | 18 | 18 | 127 | 114,3 | 130 | 130 | 1,25 | 1,25 | 36 | 45 | 5 | 4 | 5 | — | — | |
| 125 | 20 | 20 | 154 | 139,8 | 161 | 156 | 1,25 | 1,25 | 40 | 47 | 6 | 4 | 5 | — | — | |
| 150 | 22 | 22 | 182 | 165,2 | 189 | 184 | 1,25 | 1,25 | 40 | 53 | 6 | 4 | 5 | — | — | |
| 175 | 22 | 22 | — | 190,7 | — | 210 | 1,25 | 1,25 | — | 55 | — | — | 5 | — | — | |
| 200 | 22 | 22 | — | 216,3 | — | 238 | 1,25 | 1,25 | — | 58 | 6 | — | 5 | — | — | |
| 225 | 22 | 22 | — | 241,8 | — | 261 | 1,25 | 1,25 | — | 58 | — | — | 5 | — | — | |
| 250 | 24 | 24 | 288 | 267,4 | 292 | 292 | 1,25 | 1,25 | 36 | 65 | 6 | 6 | 6 | — | — | |
| 300 | 24 | 24 | 340 | 318,5 | 346 | 345 | 1,25 | 1,25 | 38 | 68 | 9 | 6 | 6 | — | — | |
| 350 | 26 | 26 | 380 | 355,6 | 386 | 388 | 1,25 | 1,25 | 42 | 79 | 9 | 6 | 6 | — | — | |
| 400 | 28 | 28 | 436 | 406,4 | 442 | 442 | 1,25 | 1,25 | 44 | 85 | 9 | 6 | 6 | — | — | |
| 450 | 30 | 30 | 496 | 457,2 | 502 | 495 | 1,25 | 1,25 | 48 | 90 | 9 | 6 | 6 | — | — | |
| 500 | 30 | 30 | 548 | 508,0 | 554 | 546 | 1,5 | 1,5 | 48 | 99 | 9 | 6 | 6 | 40 | 1,25 | |
| 550 | 32 | 34 | 604 | 558,8 | 610 | 597 | 1,75 | 1,75 | 52 | 111 | 9 | 6 | 6 | 42 | 1,5 | |
| 600 | 32 | 36 | 656 | 609,6 | 662 | 648 | 1,75 | 1,75 | 52 | 112 | 9 | 6 | 6 | 42 | 1,5 | |
| 650 | 34 | 38 | 706 | 660,4 | 712 | 700 | 1,75 | 1,75 | 56 | 116 | — | 6 | 6 | 44 | 1,5 | |
| 700 | 34 | 40 | 762 | 711,2 | 770 | 754 | 2 | 2 | 58 | 132 | — | 6 | 6 | 56 | 1,5 | |
| 750 | 36 | 44 | 816 | 762,0 | 824 | 807 | 2 | 2 | 62 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 800 | 36 | 46 | 868 | 812,8 | 876 | 858 | 2 | 2 | 64 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 850 | 36 | 48 | 920 | 863,6 | 928 | 908 | 2 | 2 | 66 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 900 | 38 | 50 | 971 | 914,4 | 979 | 959 | 2 | 2 | 70 | 140 | — | 6 | 6 | 62 | 1,5 | |
| 1000 | 40 | 56 | 1073 | 1016,0 | 1081 | 1065 | 2 | 2 | 74 | 151 | — | 6 | 6 | 66 | 1,5 | |
| 1100 | 42 | 62 | 1175 | 1117,6 | 1185 | 1174 | 2 | 2 | 95 | 170 | — | 8 | 10 | 72 | 1,5 | |
| 1200 | 44 | 66 | 1278 | 1219,2 | 1290 | 1281 | 2 | 2 | 101 | 182 | — | 8 | 10 | 76 | 1,5 | |
| 1350 | 48 | 74 | 1432 | 1371,6 | 1450 | 1438 | 2 | 2 | 110 | 200 | — | 8 | 10 | 82 | 1,5 | |
| 1500 | 50 | 82 | 1585 | 1524,0 | 1605 | 1598 | 2 | 2 | 123 | 218 | — | 8 | 12 | 88 | 1,5 | |
Note :
(19) avec les brides informatiques, cette dimension est montrée pour la référence.
(20) ceci peut être arrondi avec les dimensions c comme rayon
(21) cette dimension peut être déterminée sur l'accord entre les parties concernées
