Brides inoxydables de tuyau d'acier
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | JIS SUS304 VF FF |
| Document | Brochure du produit PDF |

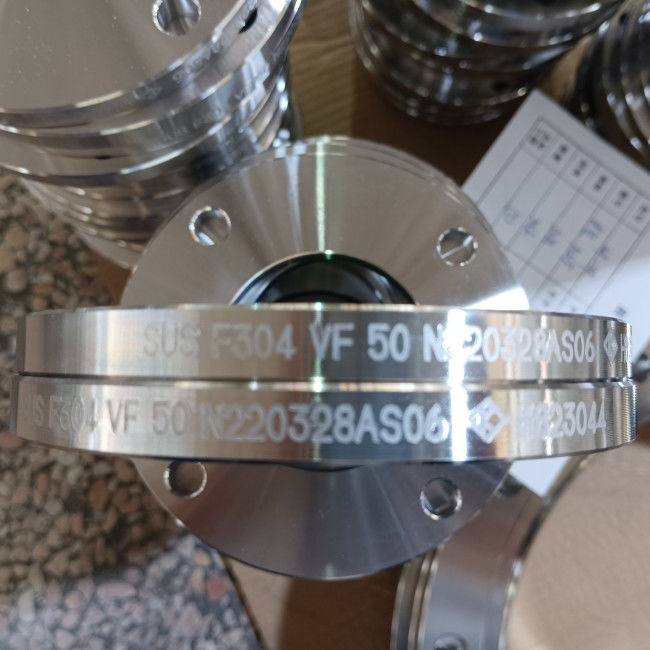

Bride standard de plein visage de vide d'acier inoxydable de JIS SUS304 VF FF JIS
L'information produit
| Nom de produit | Bride standard de plein visage de vide d'acier inoxydable de JIS SUS304 VF FF JIS |
| Classe de grandeur | 3/8" à 20" |
| Classe de pression | 5K 10K 16K 20K 40K |
| Normes | JISB2290 |
| Type de visage | Plein visage (FF) |
| Matériaux | SUS304 |
| Origine | La Chine |
Matériel : Acier inoxydable SUS304
Le matériel SUS304 est une norme japonaise de JIS et l'acier inoxydable le plus utilisé généralement, contenant le Cr de 18% et le Ni de 8%. Il peut maintenir la bonne force et la résistance thermique dans des environnements de température à hautes températures et basse, et a également la bonne résistance à la corrosion, la soudabilité, le caractère réalisable froid et les propriétés mécaniques dans l'atmosphère douce.
Composition chimique de l'acier inoxydable SUS304
| Norme | Catégorie | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Propriétés mécaniques de l'acier inoxydable SUS304
| Norme | Catégorie |
Diamètre (d) (millimètre) |
Limite conventionnelle d'élasticité (N/mm2) |
Résistance à la traction (N/mm2) |
Élongation (%) |
Dureté (HB) |
Dureté (HT) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Dimensions de bride de JIS VF (millimètres)
|
Diamètre nominal de tuyau |
Bride aucune | D | OD | Épaisseur | Trous de boulon | Modèle de boulon | ||
| T | C | NON. | H | |||||
| 10A | VF-10 | 17,3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27,2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34,0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48,6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60,5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76,3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89,1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114,3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139,8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165,2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216,3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267,4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318,5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355,6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406,4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457,2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508,0 | 625 | 22 | 585 | 16 | 19 | M16 |
Visage de Type-FF de visage plein
FF-plein égal de visage dans la norme de JIS structurellement égale au visage plat dans la norme d'ASTM. La bride plate de visage a une surface de garniture dans le même avion que le visage de cercle des boulons. Les applications utilisant les brides plates de visage sont fréquemment ceux dans lesquelles la bride d'accouplement ou le montage à flasque est faite à partir d'un bâti.
Classification standard de JIS de visage de garniture et de la désignation
| Classification de visage de garniture | Désignation | Figure | ||
| Plein visage | FF | |
||
| Visage augmenté | Rf | |
||
| Visage hommes-femmes | Siège masculin | MF | MF-M | |
| Siège femelle | MF-F | |
||
| Langue et cannelure | Langue | TG | TG-T | |
| Cannelure | TG-G | |
||
