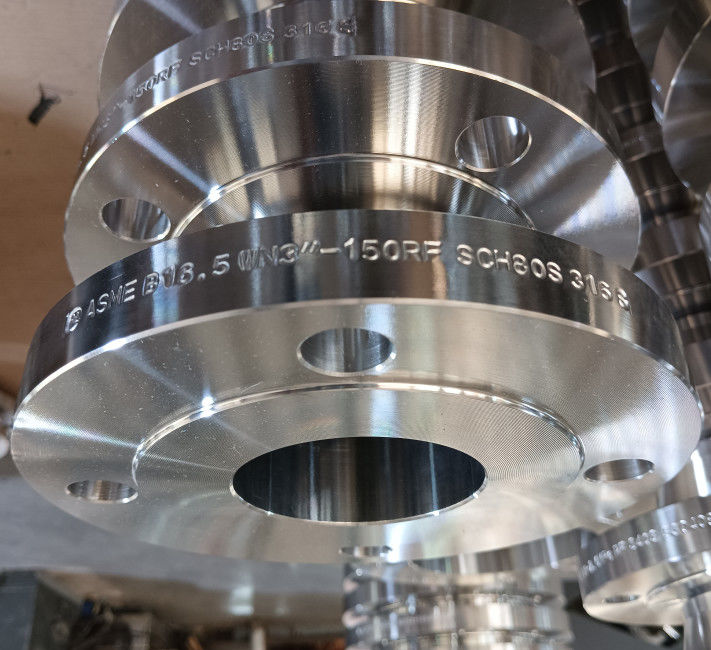

Bride augmentée inoxydable de cou de soudure de visage, CL150 bride de tuyau d'acier de 1 pouce

ASTM A182 F316/L ANSI B16.5 WN RF Classe 150 Cou de soudage en acier inoxydable Flange face soulevée

Informations sur le produit

Matériaux: ASTM A182 F316/F316L

Les brides en acier inoxydable 316 / 316L ont une résistance accrue à la corrosion des fosses dans les environnements de chlorure en raison de l'ajout de molybdène.Conformément à l'ASME B16.5 et ASME B16.47, les brides SS 316/ 316L peuvent être fabriquées à partir de pièces forgées de la catégorie ASTM A182 F316 ou F316L, de pièces moulées de la catégorie ASTM A351 CF8M ou CF3M et de plaques de la catégorie ASTM A240 316 ou 316L.

Les brides SS 316/ 316L peuvent être fournies dans divers types tels que le cou de soudage, le glissement, la cécité, le soudage à la prise, le joint de la hanche, le filetage et la réduction, etc. Les brides de l'ASME B16.5 peut être fourni en tailles de 1/2" à 24" dans la classe 150, 300, 400, 600, 900, 1500, 2500. Les brides de la série A ASME B16.47 peuvent être fournies dans les tailles 26" à 60" de la classe 150, 300, 400, 600, 900; tandis que les brides de la classe ASME B16.La série B 47 peut être fournie dans les tailles 26" à 60" de la classe 75, 150, 300, 400, 600, 900

ASTM A182 F316/F316L Composition chimique (%)

Propriétés mécaniques ASTM A182 F316/F316L

Type de bride:Flanche de col soudé (WN)

Une bride de cou de soudure, également appelée bride de moyeu conique ou bride de moyeu élevé, est un type de bride qui peut déplacer la contrainte vers les tuyaux,pour assurer une diminution de la concentration de haute contrainte au bas de la brideIl existe deux conceptions de brides de cou de soudage: le premier type est utilisé avec des tuyaux tandis que le second type, plus long, ne peut pas être utilisé avec des tuyaux mais avec une usine de traitement.La bride du col de la soudure est constituée d'un raccord rond qui dépasse le bord de la circonférenceCes brides, généralement fabriquées à partir de forgeage, sont en fait soudés à des tuyaux.

Type de visage: visage soulevé (RF)

La bride à face levée est le type le plus couramment utilisé dans les applications d'usine de traitement et est facilement identifiable.Il est désigné comme une face soulevée parce que les surfaces de joints sont soulevés au-dessus de la face du cercle de boulonnageCe type de façade permet l'utilisation d'une large combinaison de conceptions de joints, y compris les types de feuilles à anneaux plats et les composites métalliques tels que les formes en spirale et les types à double coque.

Le but d'une bride RF est de concentrer plus de pression sur une zone de jointure plus petite et d'augmenter ainsi la capacité de confinement de pression de l'articulation.5 définiLa pression nominale de la bride détermine la hauteur de la face soulevée.

ANSI B16.5 Dimensions de la bride - Classe 150 (mm)
