Brides inoxydables de tuyau d'acier
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | ASTM A182 F316/L ANSI B16.5 WN RF CL300 |
| Document | Brochure du produit PDF |

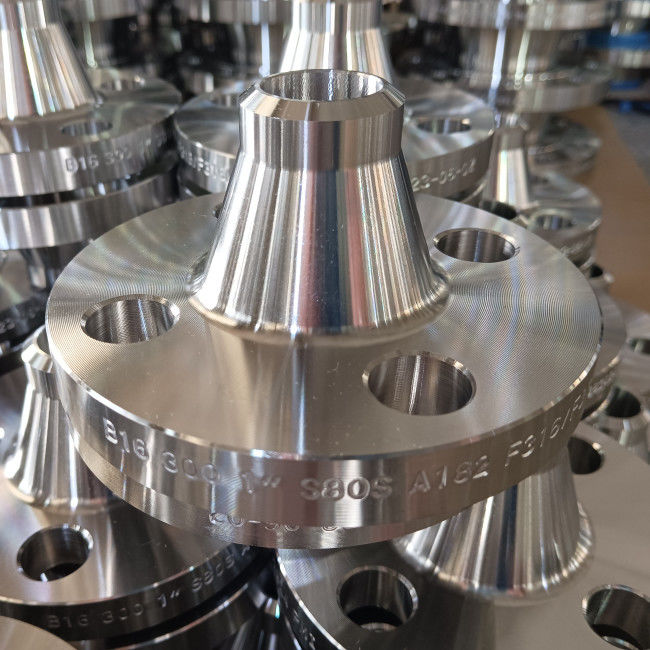

Bride de visage augmentée par cou de soudure d'acier inoxydable de la classe 300 de la norme ANSI B16.5 WN rf d'ASTM A182 F316/L
L'information produit
| Nom de produit | Bride de visage augmentée par cou de soudure d'acier inoxydable de la classe 300 de la norme ANSI B16.5 WN rf d'ASTM A182 F316/L |
| Classe de grandeur | 1/2 » à 24" |
| Classe de pression | Classe 150 |
| Normes | ASTM A182 F316/L |
| Type de visage | Visage augmenté par cou de WNRF-soudure |
| Spécifications | NORME ANSI B16.5 |
Matériaux : ASTM A182 F316/F316L
Les brides 316/316L d'acier inoxydable ont augmenté la résistance à la corrosion piquetée dans des environnements de chlorure dus à l'addition du molybdène. La lettre « L » dénote le contenu à faible teneur en carbone. Selon ASME B16.5 et ASME B16.47, les brides 316L de solides solubles 316/peuvent être faites à partir des pièces forgéees de la catégorie F316 ou F316L d'ASTM A182, les bâtis des catégories CF8M ou CF3M d'ASTM A351, et les plats des catégories 316 ou 316L d'ASTM A240.
Les brides 316L de solides solubles 316/peuvent être fournies dans les types divers tels que le cou de soudure, glissement dessus, aveugle, prise soudant, assemblent à clin, fileté, et la réduction, etc. bride d'ASME B16.5 peuvent être fournis dans le ″ des tailles 1/2 à 24 ″ dans la classe 150, 300, 400, 600, 900, 1500, 2500. Des brides des séries A d'ASME B16.47 peuvent être fournies dans le ″ des tailles 26 par le ″ 60 dans la classe 150, 300, 400, 600, 900 ; tandis que des brides des séries B d'ASME B16.47 peuvent être fournies dans le ″ des tailles 26 par 60 dans la classe 75, 150, 300, 400, 600, 900
Composition chimique d'ASTM A182 F316/F316L (%)
| Catégorie | C, maximum | Manganèse, maximum | P, maximum | S, maximum | SI, maximum | Ni | Cr | MOIS | N, maximum |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Propriétés mécaniques d'ASTM A182 F316/F316L
| Catégorie |
Résistance à la traction, minute (MPA) |
La limite conventionnelle d'élasticité, minute (MPA) |
Élongation dans 2inches, minute (%) |
Striction, minute (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Type de bride : Bride de cou de soudure (WN)
Une bride de cou de soudure, a également appelé une bride conique de hub ou la bride de haut-hub, est un genre de bride qui peut replacer l'effort dans les tuyaux, assurant une diminution de concentration de haut-effort au fond de la bride. Il y a deux brides de soudure de cou conçoit – le premier type est employé avec des tuyaux alors que le deuxième, un plus long type ne peut pas être employé avec des tuyaux mais avec une usine de fabrication. La bride de cou de soudure comporte d'un montage rond qui se prolonge au delà de la jante de la circonférence. Ces brides, typiquement construites de la pièce forgéee, sont soudées réellement dans des tuyaux.
Type de visage : Visage augmenté (rf)
La bride augmentée de visage est le type le plus commun utilisé dans des applications d'usine de fabrication, et est facilement d'identifier. Elle désigné sous le nom d'un visage augmenté parce que les surfaces de garniture sont augmentées au-dessus du visage de cercle des boulons. Ce type de visage permet l'utilisation d'une combinaison large des conceptions de garniture, y compris les types plats de feuille d'anneau et les composés métalliques tels que la blessure en spirale et les doubles types revêtus.
Le but d'une bride de rf est de concentrer plus de pression sur un plus petit secteur de garniture et d'augmenter de ce fait la capacité de retenue de pression du joint. Le diamètre et la taille sont dans ASME B16.5 ont défini, par la classe de pression et le diamètre. L'estimation de pression de la bride détermine la taille du visage augmenté.
Dimensions de bride de la norme ANSI B16.5 – classe 300 (millimètres)
| Diamètre nominal | En dehors du diamètre. | Épaisseur | Longueur par le hub | Diamètre de hub | Diamètre augmenté de visage. | Rayon faisant le coin de trou | Profondeur de prise | Contre- trou | Longueur de fil | Trous de boulon | |||||
| WN |
AINSI Commutateur TR |
LJ | LJ | Commutateur | TR | Diamètre de cercle des boulons. | Non | Diamètre. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Diamètre nominal | Dimensions de Ring Joint Flanges | Poids (kilogrammes) | |||||||||||
| Nombre de cannelure | Diamètre de la partie augmentée | Diamètre de lancement. | Profondeur | Largeur | Rayon en bas |
WN Sch 40 |
AINSI | BL |
Commutateur Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
