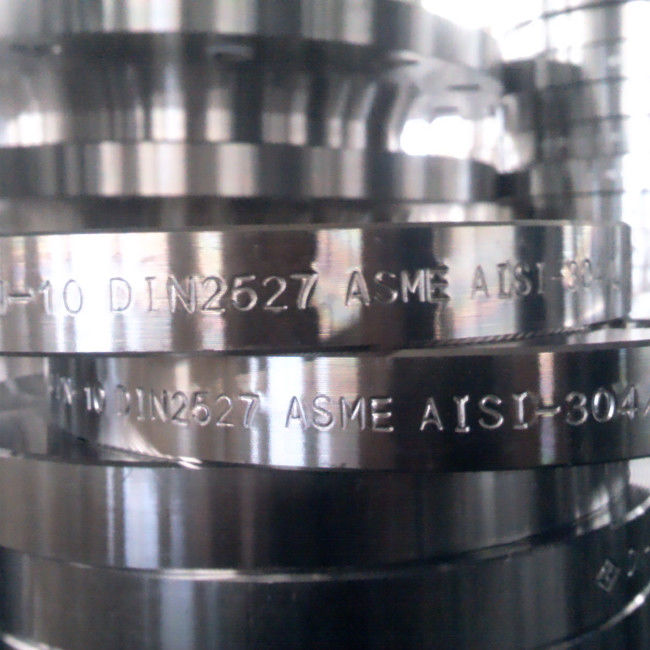

Le tuyau d'acier inoxydable de cou de soudure bride DIN 2527 PN10 AISI 304/L
  • Le tuyau d'acier inoxydable de cou de soudure bride DIN 2527 PN10 AISI 304/L
  • Le tuyau d'acier inoxydable de cou de soudure bride DIN 2527 PN10 AISI 304/L
Le tuyau d'acier inoxydable de cou de soudure bride DIN 2527 PN10 AISI 304/L

Le tuyau d'acier inoxydable de cou de soudure bride DIN 2527 PN10 AISI 304/L

Lieu d'origine La Chine
Nom de marque Kasugai
Numéro de modèle DIN2527 PN10 AISI 304/L
Document Brochure du produit PDF
Détails de produit
Nom de produit:
Bride standard allemande d'acier inoxydable de DIN2527 PN10 AISI 304/L
Classe de grandeur:
DN10 à DN1000
Classe de pression:
pn10
Normes:
AISI 304/L
Type de visage:
WN-Col à souder
Caractéristiques:
DIN 2527
Mettre en évidence:

Brides inoxydables de tuyau d'acier DIN 2527

,

Bride de cou de soudure DIN 2527

,

Brides inoxydables du tuyau d'acier PN10

Conditions de paiement et d'expédition
Quantité de commande min
négociable
Prix
négociable
Détails d'emballage
Packng navigable
Délai de livraison
30 - 60 jours ouvrables
Conditions de paiement
L / C, T/T
Capacité d'approvisionnement
500 tonnes par mois
Description de produit

Bride standard allemande d'acier inoxydable de DIN2527 PN10 AISI 304/L



L'information produit :

Nom de produit Bride standard allemande d'acier inoxydable de DIN2527 PN10 AISI 304/L
Classe de grandeur DN 10 à DN1000
Classe de pression PN10
Normes AISI 304L
Type de visage Cou de WN-soudure
Spécifications DIN2527



Norme et matériaux : AISI 304L

Le SAE/ANSI 304 (AISI 304) est le type le plus communément disponible et utilisé d'acier inoxydable. Il désigné également sous le nom de 18/8 acier inoxydable, d'acier inoxydable A2 (selon l'OIN 3506), ou de 304S15 (selon la norme britannique). C'est un alliage austénitique de chrome-nickel qui signifie pratiquement qu'il a une résistance à la corrosion très élevée. Il est également non magnétique et ne peut pas être durci par le traitement thermique. Car AISI 304 peut résister aux environnements extrêmement corrosifs et peut relativement facile être formé, usiné et soudé, il est très populaire pour un large éventail d'applications.



Composition chimique d'AISI 304/L (%)

Catégorie C, maximum Cr Manganèse, maximum Ni P, maximum S, maximum SI, maximum
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Propriétés mécaniques d'AISI 304/L

Propriétés mécaniques 304 304L
Dureté, Knoop 138 158
Dureté, Rockwell B 70 82
Dureté, Vickers 129 159
Résistance à la traction, finale MPA 505 MPA 564
Résistance à la traction, rendement MPA 215 MPA 210
Élongation à la coupure 70% 58%
Module d'élasticité 193~200 GPa 193~200 GPa
Impact de Charpy 325 J 216J





Dimensions de la bride DIN2527 (millimètres)



Le tuyau d'acier inoxydable de cou de soudure bride DIN 2527 PN10 AISI 304/L 0



DN No. de trous PN6 PN10
D b k d2 Poids (kilogrammes) D b K d2 Poids (kilogrammes)
10 4 75 12 50 11 0,38 90 14 60 14 0,63
15 4 80 12 55 11 0,44 95 14 65 14 0,71
20 4 90 14 65 11 0,66 105 16 75 14 1,01
25 4 100 14 75 11 0,82 115 16 85 14 1,23
32 4 120 14 90 14 1,18 140 16 100 18 1,81
40 4 130 14 100 14 1,39 150 16 110 18 2,09
50 4 140 14 110 14 1,62 165 18 125 18 2,88
65 4 160 14 130 14 2,14 185 18 145 18 3,65
80 4 190 16 150 18 3,43 200 20 160 18 4,61
100 4 210 16 170 18 4,22 220 20 180 18 5,65
125 8 240 18 200 18 6,10 250 22 210 18 8,13
150 8 265 18 225 18 7,51 285 22 240 22 10,49
175 8 295 20 255 18 10,41 315 24 270 22 14,11
200 8 320 20 280 18 12,31 340 24 295 22 16,53
250 12 375 22 335 18 18,55 395 26 350 22 24,08
300 12 440 22 395 22 25,47 445 26 400 22 30,81
350 12 490 22 445 22 31,78 505 26 460 22 39,64
400 16 540 22 495 22 38,50 565 26 515 26 49,44
500 20 645 24 600 22 60,13 670 28 620 26 75,16
600 20 755 28 705 26 96,07 780 30 725 30 109,20
700 24 860 30 810 26 133,80 895 32 840 30 153,77
800 24 975 32 920 30 183,29 1015 36 950 33 222,86
900 24 1075 36 1020 30 251,70 1115 40 1050 33 299,08
1000 28 1175 42 1120 30 350,98 1230 46 1160 36 418,78

DN No. de trous PN16 PN25
D b k d2 Poids (kilogrammes) D b K d2 Poids (kilogrammes)
10 4 90 14 60 14 0,63 90 16 60 14 0,72
15 4 95 14 65 14 0,71 95 16 65 14 0,1
20 4 105 16 75 14 1,01 105 18 75 14 1,14
25 4 115 16 85 14 1,23 115 18 85 14 1,38
32 4 140 16 100 18 1,81 140 18 100 18 2,03
40 4 150 16 110 18 2,09 150 18 110 18 2,35
50 4 165 18 125 18 2,88 165 20 125 18 3,20
65 4 185 18 145 18 3,65 185 22 145 18 4,29
80 8 200 20 160 18 4,61 200 24 160 18 5,54
100 8 220 20 180 18 5,65 235 24 190 22 7,80
125 8 250 22 210 18 8,13 270 26 220 26 10,82
150 8 285 22 240 22 10,49 300 28 250 26 14,60
175 8 315 24 270 22 14,11 330 28 280 26 17,40
200 12 340 24 295 22 16,25 360 30 310 26 22,47
250 12 405 26 355 26 24,99 425 32 370 30 33,51
300 12 480 28 410 26 35,13 485 34 430 30 46,29
350 16 520 30 470 26 487,01 555 38 490 33 68,08
400 16 580 32 525 30 63,53 620 40 550 36 89,69
500 20 715 36 650 33 108,63 730 45 660 36 140,66
600 20 780 38 770 36 136,47 845 48 770 39 202,30
700 24 895 40 840 36 189,87 960 50 875 42 271,05
800 24 1015 44 950 39 269,57 1085 54 990 48 373,52
900 28 1115 48 1050 39 355,31 1185 58 1090 48 479,07
1000 28 1230 52 1170 42 469,20 1320 62 1210 56 632,47
