tuyau d'acier inoxydable soudé
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Certification | ISO PED AD2000 |
| Numéro de modèle | Tuyau en acier inoxydable ASTM A312 TP304/L ASME B36.19MWLD |
| Document | Brochure du produit PDF |

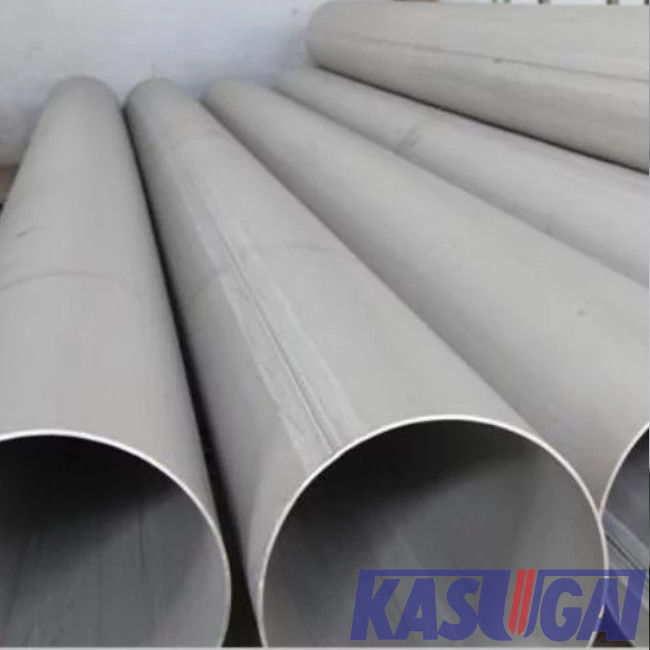

Tuyau d'ASTM A312 TP304/L ASME B36.19M Welded Stainless Steel
Caractéristiques : ASME B36.19 est pour la tuyauterie anticorrosion, indiqué catégoriquement comme inoxydable, est basé sur le même tuyau d'acier travaillé de principes qui ont formé le fond pour le développement d'ANSI/ASME B36.10M, soudée et sans couture, et la référence est faite à cette source d'information
L'information produit
| Nom de produit | Tuyau d'ASTM A312 TP304/L ASME B36.19M Welded Stainless Steel |
| Classe de grandeur | 1/8" à 30" |
| Normes | ASTM A312 TP304/L |
| Épaisseur de paroi | Selon ASME B36.19M |
| Longueur | 6,096 m (′ 20), 12,19 m (′ 40), 6 m, et 12 m, adaptés aux besoins du client |
| Processus de fin | Extrémités simples, extrémités biseautées, embouts filetés |
| Inspection et essai | Examen visuel, inspection dimensionnelle, analyse chimique de PMI, essai de tension, aplatissant l'essai, l'essai de courbure, l'essai des courants parasites, l'essai pour l'attaque chimique, examen radiographique (pour les tuyaux soudés), essai de corrosion intergranulaire (sur demande). |
Normes et matériaux : ASTM A312 TP304/L
ASTM A312 couvre sans couture, la droit-couture a soudé, et fortement le froid a fonctionné le tuyau d'acier inoxydable soudé, quand un plus grand diamètre a soudé des tuyaux, soudant deux sections longitudinales est laissé
304L est 304 à faible teneur en carbone acier inoxydable austénitique, contenu de carbone ne dépassant pas 0,035%, excellente résistance à la corrosion adaptée à un large éventail d'applications, en Europe, acier équivalent est 1,4307.
Compositions chimiques d'ASTM A312 TP304/L (%)
| Catégorie | C | SI | Manganèse | Cr | Ni | MOIS | S | P |
| TP304 | 0,08 | 1,0 | 2,00 | 18,0 – 20,0 | 8,0 – 11,0 | – | 0,03 | 0 045 |
| TP304L | 0 035 | 1,0 | 2,00 | 18,0 – 20,0 | 8,0 – 13,0 | – | 0,03 | 0 045 |
Propriétés mécaniques d'ASTM A312
| Catégorie | UNS | Résistance à la traction Minute, Ksi [MPA] |
Limite conventionnelle d'élasticité Minute, Ksi [MPA] |
| TP304 | S30400 | 75 [515] | 30 [205] |
| TP304L | S30403 | 70 [485] | 25 [170] |
Dimensions d'ASME/ANSI B36.19M Welded et tuyau d'acier travaillé sans couture (millimètres)
|
NPS (pouces) |
En dehors du diamètre. (millimètre) |
Épaisseur de paroi nominale (millimètres) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10,3 | --- | 1,24 | 1,73 | 2,41 |
| 1/4 | 13,7 | --- | 1,65 | 2,24 | 3,02 |
| 3/8 | 17,1 | --- | 1,65 | 2,31 | 3,20 |
| 1/2 | 21,3 | 1,65 | 2,11 | 2,77 | 3,73 |
| 3/4 | 26,7 | 1,65 | 2,11 | 2,87 | 3,91 |
| 1 | 33,4 | 1,65 | 2,77 | 3,38 | 4,55 |
| 1 ¼ | 42,2 | 1,65 | 2,77 | 3,56 | 4,85 |
| 1 ½ | 48,3 | 1,65 | 2,77 | 3,68 | 5,08 |
| 2 | 60,3 | 1,65 | 2,77 | 3,91 | 5,54 |
| ½ 2 | 73 | 2,11 | 3,05 | 5,16 | 7,01 |
| 3 | 88,9 | 2,11 | 3,05 | 5,49 | 7,62 |
| ½ 3 | 101,6 | 2,11 | 3,05 | 5,74 | 8,08 |
| 4 | 114,3 | 2,11 | 3,05 | 6,02 | 8,56 |
| 5 | 141,3 | 2,77 | 3,4 | 6,55 | 9,53 |
| 6 | 168,3 | 2,77 | 3,4 | 7,11 | 10,97 |
| 8 | 219,1 | 2,77 | 3,76 | 8,18 | 12,70 |
| 10 | 273,1 | 3,40 | 4,19 | 9,27 | 12.70(2) |
| 12 | 323,9 | 3,96 | 4,57 | 9.53(2) | 12.70(2) |
| 14 | 355,6 | 3,96 | 4.78(2) | … | … |
| 16 | 406,4 | 4,19 | 4.78(2) | … | … |
| 18 | 457,2 | 4,19 | 4.78(2) | … | … |
| 20 | 508 | 4,78 | 5.54(2) | … | … |
| 22 | 558,8 | 4,78 | 5.54(2) | … | … |
| 24 | 660,4 | 5,54 | 6,35 | … | … |
| 30 | 762 | 6,35 | 7,92 | … | … |
Notes :
(1) programmez 5S et les épaisseurs de la paroi 10S ne laissent pas fileter selon ANSI/ASME B1.20.1
(2) ces dimensions ne se conforment pas à ANSI/ASME B36.1M
ASME B36.19M Nominal Weight de tuyau d'acier, extrémités simples (kg/m)
|
NPS (pouces) |
En dehors du diamètre. (millimètre) |
Poids de tuyau d'acier, extrémités simples (kg/m) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10,3 | --- | 0,28 | 0,37 | 0,47 |
| 1/4 | 13,7 | --- | 0,49 | 0,63 | 0,80 |
| 3/8 | 17,1 | --- | 0,63 | 0,84 | 1,10 |
| 1/2 | 21,3 | 0,80 | 1,00 | 1,27 | 1,62 |
| 3/4 | 26,7 | 1,03 | 1,28 | 1,69 | 2,20 |
| 1 | 33,4 | 1,30 | 2,09 | 2,50 | 3,24 |
| 1 ¼ | 42,2 | 1,65 | 2,70 | 3,39 | 4,47 |
| 1 ½ | 48,3 | 1,91 | 3,11 | 4,05 | 5,41 |
| 2 | 60,3 | 2,40 | 3,93 | 5,44 | 7,48 |
| ½ 2 | 73 | 3,69 | 5,26 | 8,63 | 11,41 |
| 3 | 88,9 | 4,51 | 6,45 | 11,29 | 15,27 |
| ½ 3 | 101,6 | 5,18 | 7,40 | 13,57 | 18,63 |
| 4 | 114,3 | 5,84 | 8,36 | 16,07 | 22,32 |
| 5 | 141,3 | 9,47 | 11,57 | 21,77 | 30,97 |
| 6 | 168,3 | 11,32 | 13,84 | 28,26 | 42,56 |
| 8 | 219,1 | 14,79 | 19,96 | 42,65 | 64,64 |
| 10 | 273,1 | 22,63 | 27,78 | 60,31 | 96,01 |
| 12 | 323,9 | 31,25 | 36,00 | 73,88 | 132,08 |
| 14 | 355,6 | 34,36 | 41,30 | … | … |
| 16 | 406,4 | 41,56 | 47,29 | … | … |
| 18 | 457,2 | 46,81 | 53,26 | … | … |
| 20 | 508 | 59,25 | 68,61 | … | … |
| 22 | 558,8 | 65,24 | 75,53 | … | … |
| 24 | 660,4 | 82,47 | 94,45 | … | … |
| 30 | 762 | 118,31 | 147,36 | … | … |
Note générale :
