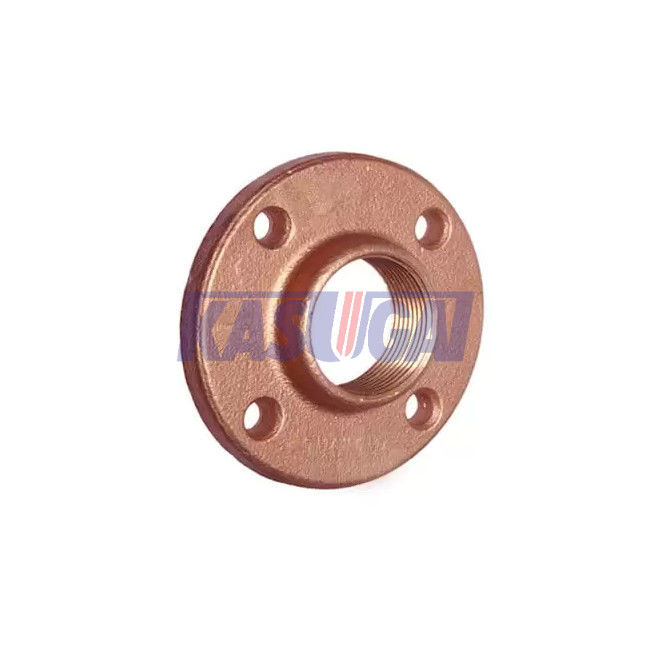

Brides filetées par nickel d'en cuivre de la classe 150 de la norme ANSI B16.5 d'ASTM B151 C71500 (TR)
L'information produit
| Nom de produit | Brides filetées par nickel d'en cuivre de la classe 150 de la norme ANSI B16.5 d'ASTM B151 C71500 (TR) |
| Classe de grandeur | 1/2'à 24" |
| Classe de pression | 150, 300, 400, 600, 900, 1500, 2500, |
| Épaisseur | Sch10S à Sch160 |
| Normes | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Type | Fileté (TR) |
| Dimensions | ASME/ANSI B16.5/B16.47, dessins faits sur commande |
| Origine | La Chine |
Normes et matériaux : ASTM B151
Composition chimique d'ASTM B151 (%)
| UNS | C | Ni | Pb | Fe | Manganèse | Zn | P | S | C |
| C70600 | Reste | 9.0-11.0 | 0,05 | 1.0-1.8 | 1,0 | 1,0 | |||
| C71500 | Reste | 29.0-33.0 | 0,05 | 0.40-1.0 | 1,0 | 1,0 |
Propriétés mécaniques d'ASTM B151 C71500
| Code d'humeur |
Diamètre ou distance entre les surfaces parallèles (millimètre) |
Résistance à la traction, minute (MPA) | Limite conventionnelle d'élasticité à 0.5%Extension sous la charge, minute (MPA) | Élongation dans 4xDia ou épaisseur de spécimen, minute (%) | |
| O60, M30 | Rond, sortilège et barres de tige et carrées octogonales | Jusqu'à 12, incluant | 360 | 125 | 30 |
| Plus de 12 à 25, incluant | 330 | 125 | 30 | ||
| Plus de 25 | 310 | 125 | 30 | ||
| H01 | Rond, sortilège et barres de tige et carrées octogonales | Jusqu'à 12, incluant | 450 | 345 | 10 |
| Plus de 12 à 25, incluant | 415 | 310 | 15 | ||
| Plus de 25 à 80, incluant | 380 | 240 | 20 | ||
| Plus de 80 à 125, incluant | 310 | 125 | 20 | ||
| H04 | Jusqu'à 12, incluant | 550 | 415 | 8 | |
| Plus de 12 à 25, incluant | 515 | 400 | 10 | ||
| Plus de 25 à 50, incluant | 485 | 380 | 10 | ||
| O60 | Barres rectangulaires et formes | Toutes les tailles | 310 | 105 | 30 |
| H04 | Barres rectangulaires | Jusqu'à 12, incluant | 515 | 380 | 7 |
| Plus de 12 à 25, incluant | 485 | 345 | 10 | ||
| H04 | Formes | Toutes les tailles | (Comme convenu entre le fabricant ou le fournisseur et l'acheteur) | ||
Type de bride : Bride filetée
La bride filetée construite selon ASME B16.5 est semblable au glissement sur la bride, mais le trou aura un filetage de tuyauterie de chandelle conformément à ASME B1.20.1. Le fil sera concentrique avec l'axe de l'ouverture de bride, et les variations alignées (perpendiculaire au visage de bride) ne dépasseront pas 5 millimètres par mètre. Les brides filetées sont disponibles dans les tailles NPS 1/2 à NPS 24 pour des estimations de pression de la classe 150, de la classe 300, de la classe 400, de la classe 600 et de la classe 900. Les tailles pour la classe 1500 et la classe 2500 sont fournies par NPS 1/2 à NPS 2-1/2.
Classez 150 brides filetées sont faits sans contre- trou. Les fils seront chanfreinés approximativement au diamètre principal du fil au fond de la bride sous un angle d'approximativement 45 degrés avec l'axe du fil. Le chanfrein sera concentrique avec le fil et sera inclus dans la mesure de la longueur de fil. La classe 300 et les brides à haute pression de classe seront faites avec un compteur ennuyé au fond de la bride. Les fils seront chanfreinés au diamètre du compteur ennuient sous un angle d'approximativement 45 degrés avec l'axe des fils. Le contre- trou et chanfrein seront concentriques avec le fil.
Les dimensions de la classe 150 d'ASME B16.5 ont fileté la bride (TR)
Un dessin typique pour la bride filetée de la classe 150 avec le visage augmenté (rf), ASME B16.5.
Le boulon de machine avec des écrous et le boulon de goujon avec des écrous peuvent être appliqués à 150# ont fileté la bride.
| NPS | D | G | X | K | n | d | l | L | h | Y | T |
| 1/2 | 90 | 34,9 | 30 | 60,3 | 4 | 5/8 | 1/2 | 55 | 16 | 14 | 9,6 |
| 3/4 | 100 | 42,9 | 38 | 69,9 | 4 | 5/8 | 1/2 | 65 | 16 | 14 | 11,2 |
| 1 | 110 | 50,8 | 49 | 79,4 | 4 | 5/8 | 1/2 | 65 | 17 | 16 | 12,7 |
| 1-1/4 | 115 | 63,5 | 59 | 88,9 | 4 | 5/8 | 1/2 | 70 | 21 | 19 | 14,3 |
| 1-1/2 | 125 | 73,0 | 65 | 98,4 | 4 | 5/8 | 1/2 | 70 | 22 | 21 | 15,9 |
| 2 | 150 | 92,1 | 78 | 120,7 | 4 | 3/4 | 5/8 | 85 | 25 | 24 | 17,5 |
| 2-1/2 | 180 | 104,8 | 90 | 139,7 | 4 | 3/4 | 5/8 | 90 | 29 | 27 | 20,7 |
| 3 | 190 | 127,0 | 108 | 152,4 | 4 | 3/4 | 5/8 | 90 | 30 | 29 | 22,3 |
| 3-1/2 | 215 | 139,7 | 122 | 177,8 | 8 | 3/4 | 5/8 | 90 | 32 | 30 | 22,3 |
| 4 | 230 | 157,2 | 135 | 190,5 | 8 | 3/4 | 5/8 | 90 | 33 | 32 | 22,3 |
| 5 | 255 | 185,7 | 164 | 215,9 | 8 | 7/8 | 3/4 | 95 | 36 | 35 | 22,3 |
| 6 | 280 | 215,9 | 192 | 241,3 | 8 | 7/8 | 3/4 | 100 | 40 | 38 | 23,9 |
| 8 | 345 | 269,9 | 246 | 298,5 | 8 | 7/8 | 3/4 | 110 | 44 | 43 | 27,0 |
| 10 | 405 | 323,8 | 305 | 362,0 | 12 | 1 | 7/8 | 115 | 49 | 48 | 28,6 |
| 12 | 485 | 381,0 | 365 | 431,8 | 12 | 1 | 7/8 | 120 | 56 | 54 | 30,2 |
| 14 | 535 | 412,8 | 400 | 476,3 | 12 | 1-1/8 | 1 | 135 | 57 | 56 | 33,4 |
| 16 | 595 | 469,9 | 457 | 539,8 | 16 | 1-1/8 | 1 | 135 | 64 | 62 | 35,0 |
| 18 | 635 | 533,4 | 505 | 577,9 | 16 | 1-1/4 | 1-1/8 | 145 | 68 | 67 | 38,1 |
| 20 | 700 | 584,2 | 559 | 635,0 | 20 | 1-1/4 | 1-1/8 | 160 | 73 | 71 | 41,3 |
| 22 | 750 | 641,4 | 610 | 692,2 | 20 | 1-3/8 | 1-1/4 | 170 | … | 78 | 44,5 |
| 24 | 815 | 692,2 | 663 | 749,3 | 20 | 1-3/8 | 1-1/4 | 170 | 83 | 81 | 46,1 |
Note générale : Toutes les dimensions sont dans les millimètres sauf que d et l sont fournis en pouce. Pour toutes les brides filetées de la classe 150, t (taille de visage augmenté) =2mm.
Notes : D : en dehors du diamètre de la bride ; K : diamètre de cercle des boulons ; G : en dehors du diamètre du visage augmenté ; X : diamètre de hub à la base ; n : nombre de boulons ; d : diamètre des trous de boulon ; l : diamètre des boulons ; L : longueur des boulons de goujon pour le visage augmenté 2 par millimètres ; h : longueur minimum de fil ; Y : longueur par le hub ; T : épaisseur minimum de bride.
