Brides inoxydables de tuyau d'acier
>
|
| Lieu d'origine | Chine |
| Nom de marque | Kasugai |
| Certification | ISO PED AD2000 |
| Numéro de modèle | Le nombre de points de contact est le nombre de points de contact. |
| Document | Brochure du produit PDF |

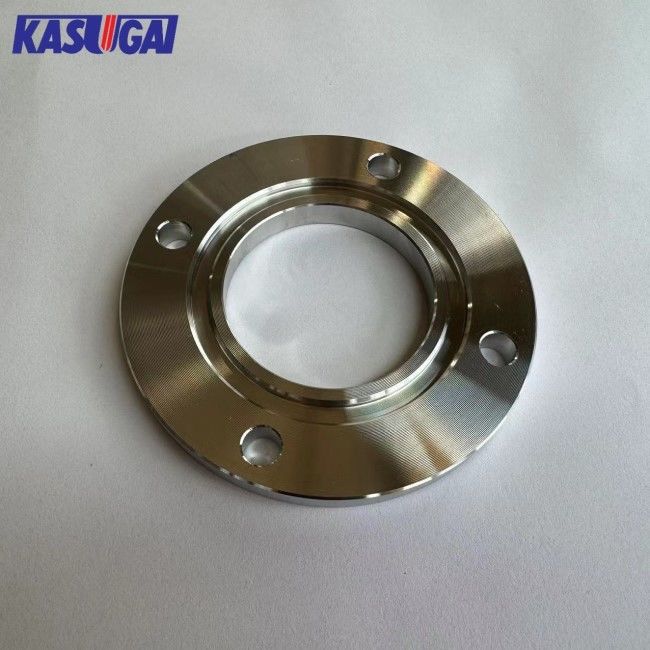

JIS SUS304 VG-FF 65A Flange en acier inoxydable à vide (VG) à face pleine (FF)
Les brides JIS VG/VF sont principalement utilisées dans les tuyaux et les chambres de distribution de vide.
Informations sur le produit
| Nom du produit | Les pièces de rechange doivent contenir les pièces de rechange nécessaires à l'installation. |
| Plage de taille | OD145 mm Épaisseur 10 mm |
| Classe de pression | 10K |
| Les normes | Les produits doivent être présentés dans un emballage de qualité supérieure. |
| Type de visage | Résistance à l'usure |
| Matériaux | SUS304 |
| Origine | Chine |
JIS VG Dimensions de la bride (mm)
|
Nominal de la tuyauterie Taille |
N° de la bride | D | Surdose | Épaisseur | Les trous de boulons | Modèle de boulons | Résistance à l'usure | ||||
| T | C | Je ne veux pas. | H est | G1 | G2 | S | |||||
| 10A | VG-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 | 34 | 24 | 3 |
| 20A | VG-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 | 44 | 34 | 3 |
| 25A | VG-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 | 50 | 40 | 3 |
| 40A | VG-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 | 65 | 55 | 3 |
| 50A | VG-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 | 80 | 70 | 3 |
| Le numéro de série | VG-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 | 95 | 85 | 3 |
| 80A | VG-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 | 110 | 100 | 3 |
| 100A | VG-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 | 130 | 120 | 3 |
| 125A | VG-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 | 160 | 150 | 3 |
| 150A | VG-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 | 185 | 175 | 3 |
| 200A | VG-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 | 241 | 225 | 4.5 |
| 250A | VG-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 | 291 | 275 | 4.5 |
| 300A | VG-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 | 341 | 325 | 4.5 |
| 350A | VG-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 | 396 | 380 | 4.5 |
| 400A | VG-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | Le M16 | 446 | 430 | 4.5 |
| 450A | VG-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | Le M16 | 504 | 480 | 7 |
| 500A | VG-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | Le M16 | 554 | 530 | 7 |
Matériel:Acier inoxydable SUS304
Le matériau SUS304 est une norme JIS japonaise et l'acier inoxydable le plus couramment utilisé, contenant 18% de Cr et 8% de Ni.Il peut maintenir une bonne résistance et une bonne résistance à la chaleur dans des environnements à haute et basse température, et possède également une bonne résistance à la corrosion, une bonne soudabilité, une bonne traçabilité à froid et de bonnes propriétés mécaniques dans l'atmosphère douce.
SUS304 Composition chimique de l'acier inoxydable
| La norme | Grade | C≤ | Si ≤ | Mn≤ | P≤ | S≤ | Cr | Je ne sais pas |
| Les données relatives à l'utilisation du système d'information | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 à 20 ans | 8 à 10.5 |
SUS304 Propriétés mécaniques de l'acier inoxydable
| La norme | Grade |
Je vous en prie. (mm) |
Résistance au rendement (N/mm)2) |
Résistance à la traction (N/mm)2) |
L'allongement (en %) |
Dureté (HB) |
Dureté (HV) |
| Les données relatives à l'utilisation du système d'information | SUS304 | d≤ 180 | Nombre d'étoiles | ≥ 520 | 40 | ≤187 | ≤ 200 |
Type de visage: FF, visage complet
La bride à face pleine a une surface de jointure dans le même plan que la face en cercle.Les applications utilisent des brides à face plate sont souvent celles dans lesquelles la bride d'accouplement ou l'ajustement à bride est fabriqué à partir d'une coulée.
Faces complètes
selon la classification de la face du joint et la désignation de JIS B2220
