Brides inoxydables de tuyau d'acier
>
|
| Lieu d'origine | Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | SUS304 F12 SOPFF 80A |
| Document | Brochure du produit PDF |

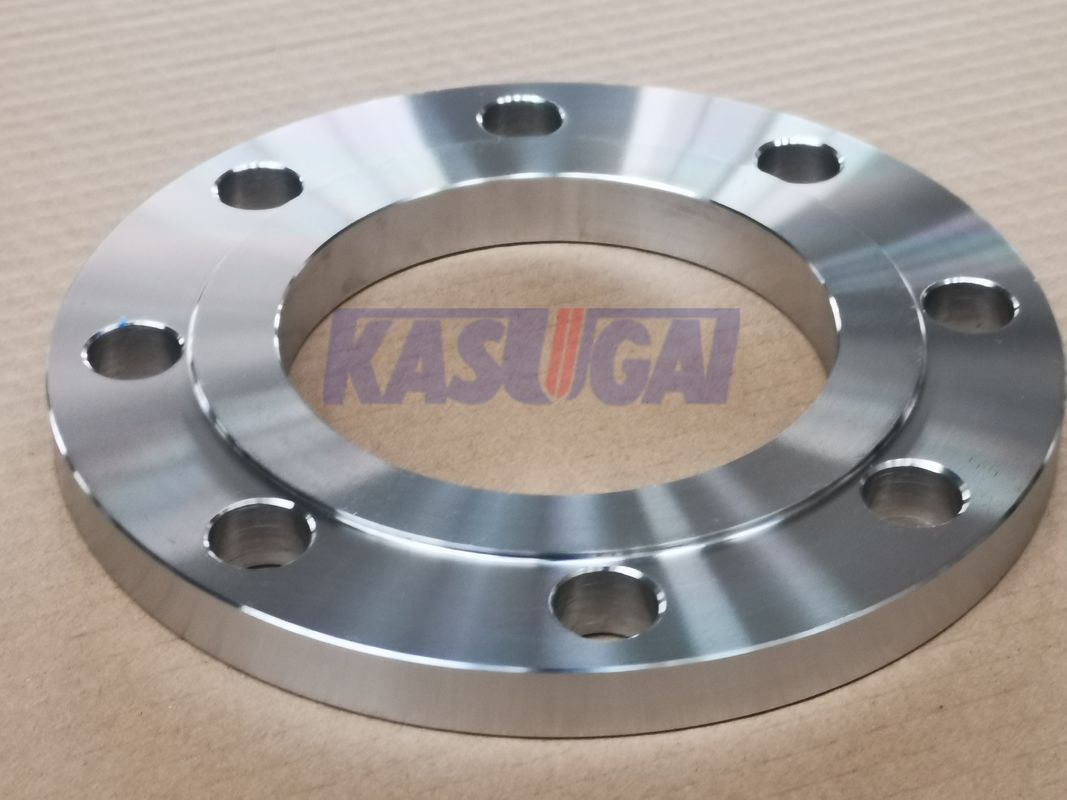

JIS G3443-2 Les brides des tuyaux en acier inoxydable glissent sur la plaque
Informations sur le produit:
Les brides de tuyaux en acier inoxydable sont généralement fabriquées à partir d'acier inoxydable austénitique de qualité telle que 304/304L, 316/316L, 317/317L, 321/321H et autres.Ces aciers inoxydables offrent une excellente résistance à la corrosion, durabilité et résistance.
Les brides de tuyaux en acier inoxydable sont des composants utilisés dans les systèmes de tuyauterie pour connecter des tuyaux, des vannes, des pompes et d'autres équipements.et la maintenance du système.
Les pièces de rechange doivent être équipées d'un dispositif de rechange.Les brides coulissantes glissent sur le tuyau et sont ensuite soudés en place.
| Nom du produit | SUS304 F12 SOPFF 80A JIS acier inoxydable dérapage sur plaque Flange à face pleine pour le service d'eau |
| Plage de taille | DN80 |
| Classe de pression | F12 |
| Les normes | SUS304 |
| Type de visage | FF-Face entière |
| Spécification | Le système de contrôle de l'eau |
SUS304 Composition chimique de l'acier inoxydable
| La norme | Grade | C≤ | Si ≤ | Mn≤ | P≤ | S≤ | Cr | Je ne sais pas |
| Les données relatives à l'utilisation du système d'information | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 à 20 ans | 8 à 10.5 |
SUS304 Propriétés mécaniques de l'acier inoxydable
| La norme | Grade |
Je vous en prie. (mm) |
Résistance au rendement (N/mm)2) |
Résistance à la traction (N/mm)2) |
L'allongement (en %) |
Dureté (HB) |
Dureté (HV) |
| Les données relatives à l'utilisation du système d'information | SUS304 | d≤ 180 | Nombre d'étoiles | ≥ 520 | 40 | ≤187 | ≤ 200 |
Type de visage: FF, visage complet
FF-Full Face égale à la JIS Standard structurellement égale à la Flat Face dans la norme ASTM. La bride à face plate a une surface de joints dans le même plan que la face de cercle de boulonnage.Les applications utilisant des brides à face plate sont fréquemment celles dans lesquelles la bride d'accouplement ou le raccord à bride est fabriqué à partir d'une coulée.
JIS G3443-2 F12 Dimensions de la bride (mm)
| DN | Corps du tuyau | Dimensions des parties individuelles de la bride | Éclaboussure | Faisceau de serrage |
Masse de la bride à titre de référence (kg) |
||||||||||||||||
| Une | D2 | t | D | D3 | D4 | D5 | T | h | L | Le K. | M | X | R | d1 | Taille | Je ne veux pas. | G1 | e | S | Type de fréquence RF | Type GF |
| 80 | 89.1 | 4.2 | 80.7 | 125 | 168 | 211 | 8 | 3.8 | 40 | 18 | 2 | 22 | 5 | 19 | Le M16 | 4 | 90 | 10 | 5 | 4.01 | 3.89 |
| 100 | 114.3 | 4.5 | 105.3 | 152 | 195 | 238 | 9 | 4.5 | 45 | 18 | 2 | 27 | 5 | 19 | Le M16 | 4 | 115 | 10 | 5 | 5.01 | 4.86 |
| 125 | 139.8 | 4.5 | 130.8 | 177 | 220 | 263 | 9 | 4.5 | 45 | 20 | 2 | 25 | 5 | 19 | Le M16 | 6 | 145 | 10 | 5 | 6.30 | 6.11 |
| 150 | 165.2 | 5.0 | 155.2 | 204 | 247 | 290 | 10 | 5.0 | 50 | 22 | 2 | 28 | 5 | 19 | Le M16 | 6 | 170 | 10 | 5 | 8.21 | 7.99 |
| 200 | 216.3 | 5.8 | 204.7 | 256 | 299 | 342 | 11 | 5.2 | 55 | 22 | 2 | 33 | 5 | 19 | Le M16 | 8 | 220 | 10 | 5 | 10.7 | 10.4 |
| 250 | 267.4 | 6.6 | 254.2 | 308 | 360 | 410 | 13 | 6.4 | 60 | 24 | 2 | 36 | 5 | 23 | M20 | 8 | 275 | 10 | 5 | 16.2 | 15.8 |
| 300 | 318.5 | 6.9 | 304.7 | 362 | 414 | 464 | 15 | 8.1 | 70 | 24 | 3 | 46 | 5 | 23 | M20 | 10 | 325 | 10 | 5 | 19.9 | 19.5 |
| 350 | 355.6 | 6.0 | 343.6 | 414 | 472 | 530 | 17 | 11.0 | 85 | 26 | 3 | 59 | 5 | 25 | M22 | 10 | 375 | 10 | 5 | 29.3 | 28.8 |
| 400 | 406.4 | 6.0 | 394.4 | 466 | 524 | 582 | 19 | 13.0 | 95 | 26 | 3 | 69 | 5 | 25 | M22 | 12 | 425 | 10 | 5 | 34.9 | 34.3 |
| 450 | 457.2 | 6.0 | 445.2 | 518 | 585 | 652 | 21 | 15.0 | 105 | 28 | 3 | 77 | 6 | 27 | M24 | 12 | 475 | 10 | 5 | 46.9 | 46.3 |
| 500 | 508.0 | 6.0 | 496.0 | 572 | 639 | 706 | 21 | 15.0 | 105 | 28 | 3 | 77 | 6 | 27 | M24 | 12 | 530 | 10 | 5 | 52.4 | 51.7 |
| 600 | 609.6 | 6.0 | 597.6 | 676 | 743 | 810 | 22 | 16.0 | 110 | 30 | 3 | 80 | 6 | 27 | M24 | 16 | 630 | 10 | 5 | 66.9 | 66.1 |
| 700 | 711.2 |
7.0 6.0 |
697.2 699.2 |
780 | 854 | 928 | 24 |
17.0 18.0 |
130 | 32 | 3 | 98 | 7 | 33 | M30 | 16 | 730 | 10 | 5 |
93.3 92.0 |
92.4 91.1 |
| 800 | 812.8 |
8.0 7.0 |
796.8 798.8 |
886 | 960 | 1034 | 25 |
17.0 18.0 |
130 | 34 | 3 | 96 | 7 | 33 | M30 | 20 | 833 | 10 | 5 |
114 112 |
113 111 |
| 900 | 914.4 |
9.0 8.0 |
898.4 900.4 |
990 | 1073 | 1156 | 27 |
19.0 20.0 |
150 | 36 | 3 | 114 | 7 | 33 | M30 | 20 | 935 | 10 | 5 |
152 150 |
151 149 |
| 1000 | 1016.0 |
10.0 8.0 |
998.0 1000.0 |
1096 | 1179 | 1262 | 28 |
19.0 20.0 |
150 | 38 | 3 | 112 | 8 | 33 | M30 | 24 | 1032 | 16 | 8 |
179 177 |
176 174 |
| 1100 | 1117.6 |
11.0 9.0 |
1097.6 1101.6 |
1200 | 1283 | 1366 | 31 |
22.0 23.0 |
170 | 41 | 3 | 129 | 8 | 33 | M30 | 24 | 1134 | 16 | 8 |
227 221 |
223 218 |
| 1200 | 1219.2 |
12.0 10.0 |
1197.2 1201.2 |
1304 | 1387 | 1470 | 32 |
21.0 23.0 |
170 | 43 | 3 | 127 | 9 | 33 | M30 | 28 | 1236 | 16 | 8 |
260 254 |
256 250 |
| 1350 | 1371.6 |
14.0 11.0 |
1347.6 1351.6 |
1462 | 1552 | 1642 | 34 |
22.0 24.0 |
180 | 45 | 3 | 135 | 9 | 39 | M36 | 28 | 1390 | 16 | 8 |
329 321 |
324 317 |
| 1500 | 1524.0 |
15.0 12.0 |
1496.0 1502.0 |
1620 | 1710 | 1800 | 36 |
22.0 25.0 |
190 | 48 | 3 | 142 | 10 | 39 | M36 | 32 | 1544 | 16 | 8 |
406 393 |
401 388 |
| 1600 | 1625.6 |
15.0 12.0 |
1595.6 1601.6 |
1760 | 1820 | 1915 | 40 |
25.0 28.0 |
210 | 53 | 3 | 157 | 11 | 39 | M36 | 36 | 1656 | 24 | 12 |
513 498 |
501 486 |
| 1650 | 1676.4 |
16.0 13.0 |
1646.4 1652.4 |
1810 | 1870 | 1965 | 40 |
25.0 28.0 |
210 | 53 | 3 | 157 | 11 | 39 | M36 | 40 | 1708 | 24 | 12 |
526 510 |
514 498 |
| 1800 | 1828.8 |
18.0 15.0 |
1796.8 1802.8 |
1960 | 2020 | 2115 | 41 |
25.0 28.0 |
210 | 55 | 3 | 155 | 11 | 39 | M36 | 44 | 1856 | 24 | 12 |
589 576 |
576 562 |
| 2000 | 2032.0 |
19.0 16.0 |
1996.0 2002.0 |
2170 | 2230 | 2325 | 43 |
25.0 28.0 |
220 | 58 | 4 | 162 | 11 | 46 | M42 | 48 | 2061 | 24 | 12 |
706 686 |
691 671 |
| 2100 | 2133.6 |
20.0 16.0 |
2095.6 2101.6 |
2270 | 2335 | 2430 | 44 |
25.0 28.0 |
220 | 59 | 4 | 161 | 12 | 46 | M42 | 48 | 2161 | 24 | 12 |
765 744 |
750 728 |
| 2200 | 2235.2 |
21.0 17.0 |
2195.2 2203.2 |
2370 | 2440 | 2550 | 46 |
26.0 30.0 |
240 | 61 | 4 | 179 | 12 | 46 | M42 | 52 | 2261 | 24 | 12 |
899 867 |
883 851 |
| 2300 | 2336.8 |
22.0 18.0 |
2294.8 2302.8 |
2470 | 2545 | 2640 | 46 |
25.0 29.0 |
240 | 62 | 4 | 178 | 12 | 46 | M42 | 52 | 2361 | 24 | 12 |
934 901 |
917 884 |
| 2400 | 2438.4 |
23.0 18.0 |
2394.0 2504.0 |
2570 | 2650 | 2760 | 48 |
26.0 30.0 |
240 | 64 | 4 | 176 | 13 | 46 | M42 | 56 | 2461 | 24 | 12 |
1050 1010 |
1030 993 |
| 2500 | 2540.0 |
24.0 19.0 |
2494.0 2504.0 |
2680 | 2755 | 2855 | 51 |
28.0 33.0 |
260 | 68 | 4 | 192 | 13 | 52 | M48 | 56 | 2562 | 28 | 14 |
1170 1120 |
1140 1090 |
| 2600 | 2641.6 |
25.0 20.0 |
2593.6 2603.6 |
2780 | 2850 | 2960 | 51 |
27.0 32.0 |
260 | 68 | 5 | 192 | 13 | 52 | M48 | 56 | 2662 | 28 | 14 |
1230 1180 |
1210 1160 |
| 2700 | 2743.2 |
26.0 21.0 |
2693.2 2703.2 |
2880 | 2970 | 3080 | 53 |
28.0 33.0 |
270 | 71 | 5 | 199 | 14 | 52 | M48 | 60 | 2762 | 28 | 14 |
1400 1350 |
1370 1320 |
| 2800 | 2844.8 |
29.0 22.0 |
2794.8 2804.8 |
3000 | 3070 | 3180 | 54 |
28.0 33.0 |
270 | 72 | 5 | 198 | 14 | 52 | M48 | 60 | 2872 | 28 | 14 |
1470 1410 |
1440 1380 |
| 3000 | 3048.0 |
29.0 22.0 |
2994.0 3004.0 |
3210 | 3290 | 3405 | 58 |
29.0 36.0 |
290 | 76 | 5 | 214 | 15 | 52 | M48 | 64 | 3072 | 28 | 15 |
1800 1740 |
1770 1710 |
|
|||||||||||||||||||||
