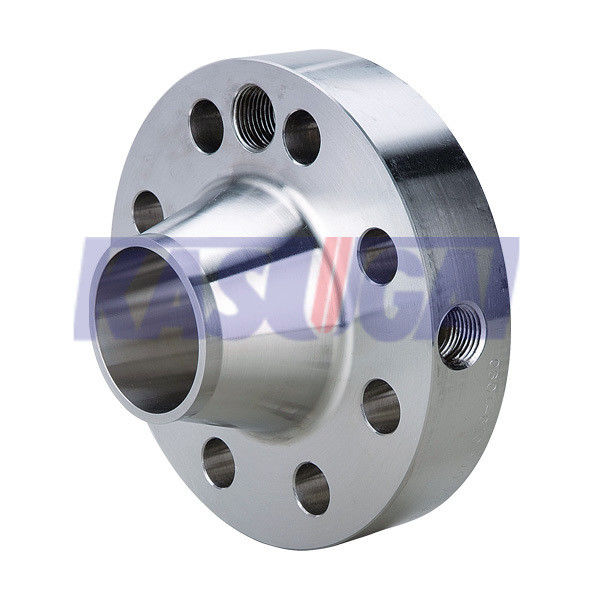

Dimension de l'ouverture du cou de la soudure RF ASME B16.36 classe 300

Dimensions des brides RF pour le cou de la soudure à orifice ASME B16.36 classe 300

Dimensions de l'orifice du cou de soudage RF

La taille de la bride se réfère à la taille nominale du tuyau (NPS) de la bride.à partir de 1/2 " NPS et allant jusqu'à des tailles plus grandes selon les exigences spécifiques de l'application.

L'épaisseur de la bride varie selon la pression nominale et la taille de la bride.L'épaisseur est généralement spécifiée conformément aux valeurs de pression et de température prévues par la norme applicable..

• Les dimensions sont en millimètres, à l'exception des boulons et des trous.
• La hauteur du visage soulevé (RF) de la Classe 300 est de 2 mm.
• Toutes les autres dimensions sont conformes à la norme ASME B16.5.
• Les brides de joints d'anneau plus grandes que NPS 3 nécessiteront des robinets de mesure angulaire.

• Si nécessaire, d'autres tailles de TNP peuvent être fournies.
• Les longueurs des boulons pour les brides de face surélevées incluent l'épaisseur de l'orifice et du joint.
  de 6 mm (0,25 pouce) pour NPS 1 à NPS 12.
  une allocation de 15 mm (0,62 pouce) pour les NPS 1 à 3.
• Le forage (B) doit être spécifié par l'acheteur.
• La longueur du boulon ne comprend pas la hauteur des chambres (points).

Tolérances
Les tolérances pour toutes les dimensions sont celles indiquées dans l'ASME B16.5, à l'exception de celles indiquées ci-dessous.

Emplacement du robinet de pression
La tolérance à l'emplacement du centre du trou du robinet de pression par rapport à la face de la bride doit être:

• ±0,5 mm (±0,02 pouces) pour les brides inférieures à NPS 4
• ± 0,8 mm (± 0,03 pouces) pour les brides NPS 4 et plus

Diamètre du forage

• La tolérance de diamètre de forage (uniquement pour les brides de cou de soudage) est de ± 0,5% de la valeur nominale.
