| Lieu d'origine | Chine |
| Nom de marque | Kasugai |
| Certification | ISO ; PED |
| Numéro de modèle | ASTM A182 F304 ANSI B16.5 WN RF CL300 |
| Document | Brochure du produit PDF |

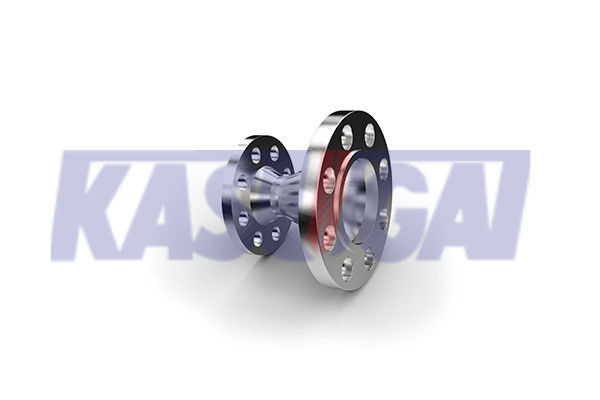

ANSI B16.5 3 pouces en acier inoxydable
Informations sur les brides de cou de soudure longue
Une "Flanche spéciale en acier inoxydable" fait généralement référence à une bride qui présente des caractéristiques uniques ou personnalisées adaptées à des exigences spécifiques au-delà des conceptions de bride standard.Ces brides spéciales sont souvent conçues pour répondre à des besoins particuliers dans les applications industrielles où les brides standard peuvent ne pas suffire.
Les brides spéciales sont conçues pour répondre à des exigences spécifiques que les brides standard ne peuvent pas répondre.ou des valeurs de pression spécifiques adaptées à l'application.
Les brides spéciales en acier inoxydable sont fabriquées en acier inoxydable, offrant une excellente résistance à la corrosion et une durabilité.Le choix de l'acier inoxydable garantit que la bride peut résister à des environnements difficiles et des applications où la corrosion est un problème.
| Nom du produit | ASTM A182 F304 ANSI B16.5 WN RF Classe 300 Cou de soudure en acier inoxydable Flange face soulevée |
| Plage de taille | 1/2 à 48 |
| Classe de pression | Classe 300 |
| Les normes | Pour l'utilisation dans les appareils de traitement des eaux usées |
| Type de visage | Le cou soudé par WNRF, visage relevé |
| Spécification | ANSI B16. Pour les produits de base:5 |
Pour l'utilisation dans les appareils de traitement des eaux usées
ASTM A182 F304 is a forging material specification for 304 grade stainless steel and is used for manufacturing bare forgings or gorged and machined products for applications involving high temperature service.
ASTM A182 F304 Composition chimique (%)
| Grade | C, au maximum | Mn, max | P, au maximum | S, au maximum | Oui, au maximum. | Je ne sais pas | Cr | N |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0 à 11.0 | 18.0 à 20.0· | 0.10 |
ASTM A182 F304 Propriétés mécaniques
| Grade |
Résistance à la traction, min (MPa) |
Résistance au rendement, min (MPa) |
L'allongement en 2 pouces, min (en %) |
Réduction de la surface, min (en %) |
Dureté (HBW) |
| F304 | 515 | 205 | 30 | 50 | - Je ne sais pas. |
ANSI B16.5 Dimensions de la bride - Classe 300 (mm)
| Taille nominale | À l'extérieur de Dia. | Épaisseur | Longueur à travers le noyau | Dia. de Hub | Le visage soulevé Dia. | Radius d'angle du forage | Profondeur de prise | Counter Boré | Longueur du fil | Les trous de boulons | |||||
| WN |
Alors - Je ne sais pas. Résultats de l'enquête |
LJ | LJ | - Je ne sais pas. | Résultats de l'enquête | Le cercle des éclairs. | Je ne veux pas. | Je vous en prie. | |||||||
| Une | B. Pour | Je vous en prie. | t | Y1 | Y2 | Y3 | X | R | R1 | D | B4 | Q. Je vous en prie. | C | H est | |
| 15 | - Un demi | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | Je vous en prie. | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1 à 4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1 à 2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| Taille nominale | Dimensions des brides des joints d'anneau | Poids (kg) | |||||||||||
| Nombre de rainures | Dia. de portion élevée | Je vous en prie. | Profondeur | Largeur | Radius au fond |
WN Sch 40 |
Alors | BL |
- Je ne sais pas. Sch 40 |
LJ | Résultats de l'enquête | ||
| Une | B. Pour | Le K. | P | E | F | R2 | |||||||
| 15 | - Un demi | R11: le produit | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | Je vous en prie. | R13: le produit | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16, | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1 à 4 | R1 à R2 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1 à 2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, R23, | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2/21 | R26: les produits chimiques | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31: | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34: les produits de base | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37: le produit | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45, R45, R45, R45, R45, R45, | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49, | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61, | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R65, R66, R65, R66, R66, R66, R66, R66, R66, R66, R66, R66, R66, R66, R66, R66, R66, R66, R66, R66, R66, R66, R67, R67, R67, R67, R67, R67, R78, R78, R78, R78, R78, R88, R88, R88, R88, R88, R88, R88, R88, R88, R88, R88, R88, | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69, R69, R69, R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
