Bride d'acier au carbone
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | DIN 2501 PN25 AINSI |
| Document | Brochure du produit PDF |

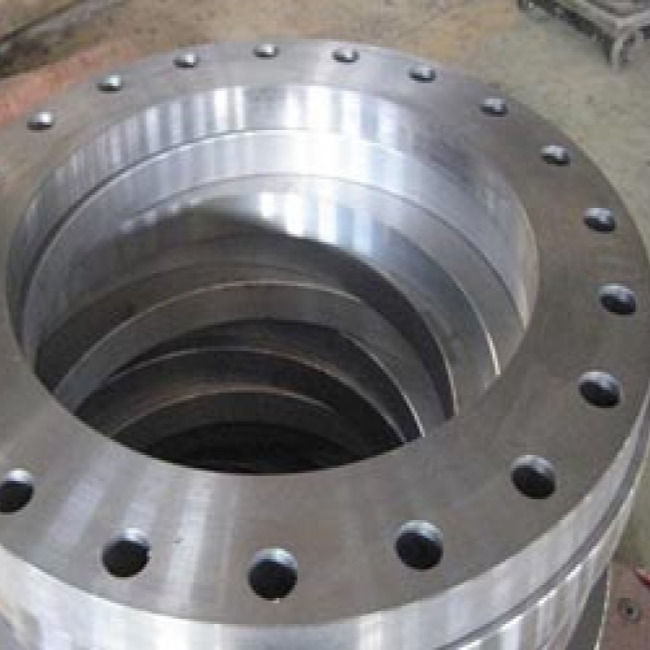

Bride sans lacets d'acier au carbone de DIN2501 PN25
DIN 2501 est une norme allemande pour les brides industrielles
L'information produit
| Nom de produit | Bride sans lacets de l'acier au carbone PN25 DIN 2501 |
| Classe de grandeur | Dimension : 4" à 28" |
| Classe de pression | PN25 |
| Normes | DIN2501 |
| Type de visage | Chaussure sans lacets (AINSI) |
| Revêtement | La peinture antirouille, pourrait et immersion chaude galvanisée, transparent galvanisé et jaune, peinture noire d'huile |
Dimensions sans lacets de brides de DIN2501 PN25 (millimètres)
| DN |
Taille de tuyau Pouce |
O.D. | Identification. | Trous de boulon | Épaisseur |
Poids (kilogramme) |
||
| Diamètre de cercle des boulons. | Diamètre de boulon. | Nombres | ||||||
| D | K | H | T | |||||
| 100 | 4 | 235 | 116,0 | 190 | 22 | 8 | 26 | 6,1 |
| 125 | 5 | 270 | 141,5 | 220 | 26 | 8 | 28 | 8,2 |
| 150 | 6 | 300 | 170,5 | 250 | 26 | 8 | 30 | 10,4 |
| 200 | 8 | 360 | 221,5 | 310 | 26 | 12 | 32 | 14,3 |
| 250 | 10 | 425 | 276,5 | 370 | 30 | 12 | 35 | 20,2 |
| 300 | 12 | 485 | 327,5 | 430 | 30 | 16 | 38 | 26,8 |
| 350 | 14 | 555 | 359,5 | 490 | 33 | 16 | 42 | 41,8 |
| 400 | 16 | 620 | 411,0 | 550 | 36 | 16 | 48 | 576,7 |
| 450 | 18 | 670 | 462,0 | 600 | 36 | 20 | 54 | 69,9 |
| 500 | 20 | 730 | 513,5 | 660 | 36 | 20 | 58 | 86,9 |
| 600 | 24 | 845 | 616,5 | 770 | 39 | 20 | 68 | 127,3 |
| 700 | 28 | 960 | 716,0 | 875 | 42 | 24 | 85 | 192,5 |
