Bride d'acier au carbone
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | 2" classe 300 de la norme ANSI B16.5 BL rf d'ASTM A105N |
| Document | Brochure du produit PDF |

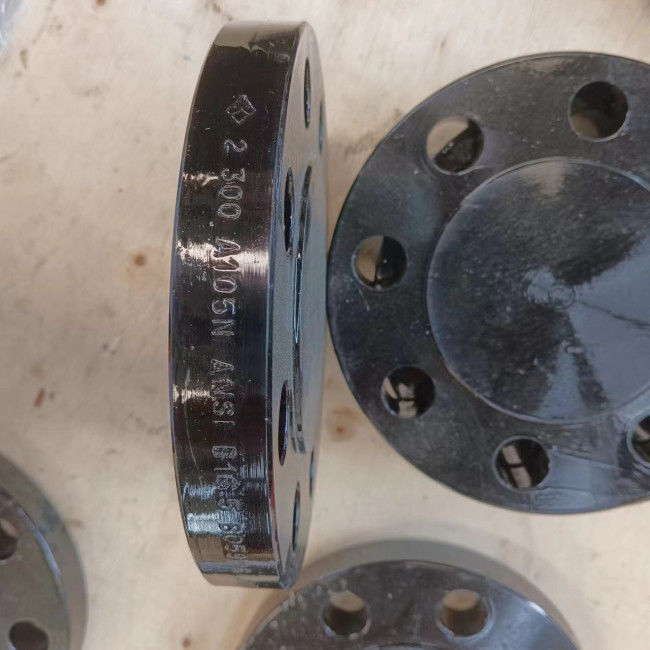

2" bride augmentée aveugle de visage d'acier au carbone de la classe 300 de la norme ANSI B16.5 BL rf d'ASTM A105N
L'information produit
| Nom de produit | 2" bride augmentée aveugle de visage d'acier au carbone de la classe 300 de la norme ANSI B16.5 BL rf d'ASTM A105N |
| Classe de grandeur | 2" |
| Classe de pression | Classe 300 |
| Normes | ASTM A105N |
| Type de visage | Visage augmenté aveugle de BL rf |
| Spécifications | NORME ANSI B16.5 |
| Revêtement | La peinture antirouille, pourrait et immersion chaude galvanisée, transparent galvanisé et jaune, peinture noire d'huile |
ASTM A105/A105N
ASTM A105 bride est les brides forgées d'acier au carbone pour le service ambiant- et plus à hautes températures dans des systèmes de pression. Ces brides peuvent être fabriquées selon un grand choix de caractéristiques standard couvrant ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, PS 44, api 605 de MSS, et des brides d'api 6A, etc. faites au matériel d'ASTM A105 sont limitées un poids maximum de 4540 kilogrammes.
Les brides en acier d'ASTM A105 et d'A105N ne sont pas mêmes, elles ont les mêmes matières premières, les mêmes catégories en acier, mais la condition différente de traitement thermique. N signifie le traitement thermique de normalisation, et les nantis de la bride A105 aucune condition de traitement thermique. En résumé, la bride d'ASTM A105 et la bride d'ASTM A105N ont une même composition chimique, mais les A105N ont une meilleure propriété mécanique et habituellement utilisés dans la situation critique.
Composition chimique d'ASTM A105 (%)
| Classe en acier |
C maximum |
SI | Manganèse |
P maximum |
S maximum |
Ni maximum |
Cr maximum |
MOIS maximum |
V maximum |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Propriétés mécaniques d'ASTM A105
| Classe en acier |
Résistance à la traction minute (MPA) |
Limite conventionnelle d'élasticité minute (MPA) |
Élongation minute (%) |
Striction minute (%) |
Dureté (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
Dimensions de bride de la norme ANSI B16.5 - classe 300
| Diamètre nominal | En dehors du diamètre. | Épaisseur | Longueur par le hub | Diamètre de hub | Diamètre augmenté de visage. | Rayon faisant le coin de trou | Profondeur de prise | Contre- trou | Longueur de fil | Trous de boulon | |||||
| WN |
AINSI Commutateur TR |
LJ | LJ | Commutateur | TR | Diamètre de cercle des boulons. | Non | Diamètre. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Diamètre nominal | Dimensions de Ring Joint Flanges | Poids (kilogrammes) | |||||||||||
| Nombre de cannelure | Diamètre de la partie augmentée | Diamètre de lancement. | Profondeur | Largeur | Rayon en bas |
WN Sch 40 |
AINSI | BL |
Commutateur Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
Type de bride : Bride aveugle
Des brides aveugles construites selon ASME B16.5 peuvent être fournies dans la classe 150 à la classe 2500. C'est fondamentalement un disque circulaire qui n'a pas un hub ou un centre ennuyé. Des trous de boulon sont forés et alignés symétriquement le long du bord circulaire du disque solide. Généralement la bride aveugle peut être fournie avec le visage augmenté (rf), anneau joignent le visage (RJ), ou le visage plat (FF). La bride aveugle remplit une fonction semblable à celle d'une prise ou d'un chapeau et est employée pour obturer la fin des ouvertures de tuyauterie, de valves et de récipient à pression. Elle peut être fabriquée de la fonte, des pièces forgéees, des plats spécifiques, ou des barres plates.
Type de visage : Visage augmenté (rf)
La bride augmentée de visage est le type le plus commun utilisé dans des applications d'usine de fabrication, et est facilement d'identifier. Elle désigné sous le nom d'un visage augmenté parce que les surfaces de garniture sont augmentées au-dessus du visage de cercle des boulons. Ce type de visage permet l'utilisation d'une combinaison large des conceptions de garniture, y compris les types plats de feuille d'anneau et les composés métalliques tels que la blessure en spirale et les doubles types revêtus.
Le but d'une bride de rf est de concentrer plus de pression sur un plus petit secteur de garniture et d'augmenter de ce fait la capacité de retenue de pression du joint. Le diamètre et la taille sont dans ASME B16.5 ont défini, par la classe de pression et le diamètre. L'estimation de pression de la bride détermine la taille du visage augmenté.
