garnitures de tuyau d'acier inoxydables
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | ASTM A403 MSS SP-97 Weldolet |
| Document | Brochure du produit PDF |

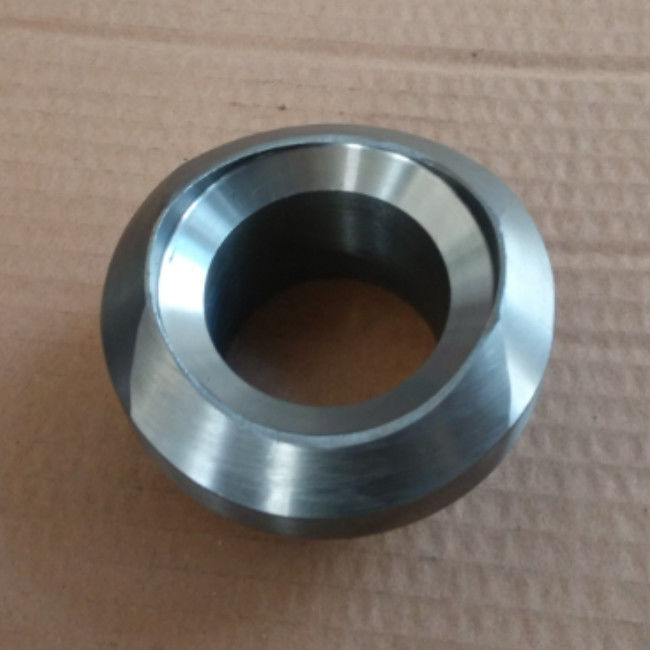

Taille d'ASTM A403 WP304/L WP316/L WP310S WP321 MSS SP-97 sur la taille/le Weldolet de réduction
Weldolet sont le type le plus commun de montage de branche et font partie des fixations famille de soudage bout à bout et sont disponible dans une grande variété de dimensions.
Le Weldolet est un morceau soudé qui a taillé des extrémités sur les deux extrémités. Il attache dans le tuyau couru d'un côté et le tuyau de branche de l'autre. Un weldolet est un type de montage de tuyau qui est utilisé pour s'embrancher outre de la ligne sifflante principale à une plus petite ligne à des 45 ou les 90 degrés pêchent. La forme du Weldolet s'assure qu'il y a peu d'effort sur la branche de tuyau et fournit un renfort intégral.
Weldolets sont typiquement faits d'acier au carbone ou acier inoxydable et sont soudés sur le tuyau principal pour créer une connexion sûre et permanente.
Un weldolet est un montage soudé bout à bout de connexion de branche qui est fixé dans un tuyau de sortie afin de réduire des concentrations de contrainte dans la région sifflante. Le type le plus fréquent de montage de branche est le weldolet. Ils sont un type de montage de soudage bout à bout qui vient dans un certain nombre de tailles. Ils sont employés comme alternative aux garnitures telles que les coudes ou les pièces en t, qui peuvent être plus complexes pour installer et peuvent exiger l'appui supplémentaire.
L'information produit
| Nom de produit | ASTM A403 MSS SP-97 Weldolet |
| Classe de grandeur | Dimension : 1/8" à 36" |
| Épaisseur de paroi | DST Sch40 Sch160 XS XXS |
| Normes | ASTM A403 |
| Catégorie | WP304/L WP316/L WP310S WP321 |
| Normes de fabrication | ASME B16.11 Weldolets, MSS SP-97 |
Dimensions de MSS SP-97 Weldolet
« Centre de la course pour faire face » à la taille
| Tuyau NPS de course | Programme couru de tuyau | Dimensions de Weldolet | |||||||||||
| Taille | SCH. | 2 ″ | 3 ″ | 4 ″ | 6 ″ | 8 ″ | 10 ″ | 12 ″ | 14 ″ | 16 ″ | 18 ″ | 20 ″ | 24 ″ |
| 2 ″ | STD-40 XS-80 |
70 | |||||||||||
| XXS-160 | 87 | ||||||||||||
| 3 ″ | STD-40 XS-80 |
84 | 91 | ||||||||||
| XXS-160 | 101 | 119 | |||||||||||
| 4 ″ | STD-40 XS-80 |
97 | 103 | 111 | |||||||||
| XXS-160 | 114 | 132 | 144 | ||||||||||
| STD-40 | 124 | 130 | 138 | 148 | |||||||||
| 6 ″ | XS-80 | 124 | 130 | 138 | 165 | ||||||||
| XXS-160 | 141 | 159 | 171 | 192 | |||||||||
| STD-40 | 149 | 156 | 164 | 176 | 183 | ||||||||
| 8 ″ | XS-80 | 149 | 156 | 164 | 191 | 197 | |||||||
| XXS-160 | 167 | 184 | 197 | 218 | 224 | ||||||||
| STD-40 | 176 | 183 | 191 | 205 | 210 | 218 | |||||||
| 10 ″ | XS-80 | 176 | 183 | 191 | 218 | 238 | 235 | ||||||
| XXS-160 | 194 | 211 | 224 | 245 | 251 | 265 | |||||||
| DST | 202 | 208 | 216 | 228 | 255 | 245 | 251 | ||||||
| 12 ″ | XS | 202 | 208 | 216 | 243 | 264 | 267 | 265 | |||||
| XXS-160 | 219 | 237 | 249 | 270 | 276 | 291 | 324 | ||||||
| 14 ″ | DST | 218 | 224 | 232 | 245 | 251 | 259 | 267 | 270 | ||||
| XS | 218 | 224 | 231 | 239 | 279 | 270 | 278 | 286 | |||||
| 16 ″ | DST | 243 | 249 | 257 | 270 | 276 | 284 | 292 | 295 | 300 | |||
| XS | 243 | 249 | 257 | 284 | 305 | 293 | 303 | 306 | 319 | ||||
| 18 ″ | DST | 268 | 275 | 283 | 295 | 302 | 310 | 318 | 321 | 325 | 335 | ||
| XS | 268 | 275 | 283 | 310 | 330 | 321 | 329 | 332 | 338 | 352 | |||
| 20 ″ | DST | 294 | 300 | 308 | 321 | 327 | 335 | 343 | 346 | 351 | 356 | 376 | |
| XS | 294 | 300 | 308 | 335 | 356 | 346 | 354 | 557 | 364 | 370 | 386 | ||
| 24 ″ | DST | 345 | 351 | 359 | 372 | 378 | 386 | 394 | 397 | 402 | 406 | 411 | 446 |
| XS | 345 | 351 | 359 | 386 | 406 | 397 | 405 | 408 | 414 | 421 | 429 | 449 | |
Taille sur les dimensions et le poids de Weldoet de taille
Sch 40 (tailles en pouces, poids en livres)
| Taille de Weldolet (pouce) | B | C |
Poids de Weldolet (livres) |
|
| 1/2 | 3/4 | 1 3/8 | 15/16 | 0,15 |
| 3/4 | 7/8 | 1 5/8 | 1 3/16 | 0,25 |
| 1 | 1 1/16 | 2 | 1 7/16 | 0,4 |
| 1 1/4 | 1 1/4 | 2 3/8 | 1 3/4 | 0,7 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 0,8 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1,5 |
| 2 1/2 | 1 5/8 | 4 1/6 | 3 | 2,25 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 3,75 |
| 3 1/2 | 2 | 5 3/8 | 3 7/8 | 5 |
| 4 | 2 | 6 | 4 3/4 | 6,7 |
| 5 | 2 1/4 | 7 1/8 | 5 9/16 | 8,5 |
| 6 | 2 3/8 | 8 1/2 | 6 11/16 | 14 |
| 8 | 2 3/4 | 10 3/8 | 8 11/16 | 28 |
| 10 | 3 1/16 | 12 9/16 | 10 13/16 | 39 |
| 12 | 3 3/8 | 14 7/8 | 12 13/16 | 65 |
| 14 | 3 1/2 | 16 1/8 | 14 1/16 | 70 |
| 16 | 3 11/16 | 18 1/4 | 16 1/16 | 92 |
| 18 | 4 1/16 | 20 3/4 | 18 5/8 | 125 |
| 20 | 4 5/8 | 23 1/16 | 20 1/16 | 175 |
| 24 | 5 3/8 | 27 7/8 | 25 1/8 | 280 |
| 30 | 5 3/8 | 34 1/16 | 30 7/16 | 440 |
| 36 | 5 3/8 | 34 1/16 | 36 1/2 | 1180 |
Sch XS (tailles en pouces, poids en livres)
| Taille de Weldolet (pouce) | B | C |
Poids de Weldolet (livres) |
|
| 1/2 | 3/4 | 1,375 | 15/16 | 0,15 |
| 3/4 | 7/8 | 1,625 | 1,1875 | 0,25 |
| 1 | 1,0625 | 2 | 1,4375 | 0,4 |
| 1 1/14 | 1,25 | 2,4375 | 1,75 | 0,7 |
| 1,5 | 1,3125 | 2,875 | 2 | 0,9 |
| 2 | 1,5 | 3,5 | 2,5625 | 1,6 |
| 2 1/2 | 1,625 | 4,0625 | 3 | 2,5 |
| 3 | 1,75 | 4,8125 | 3,6875 | 4,1 |
| 3 1/2 | 2 | 5,375 | 3,875 | 5,1 |
| 4 | 2 | 6 | 4,75 | 7,5 |
| 5 | 2,25 | 7,125 | 5,5625 | 9,5 |
| 6 | 3,0625 | 8,875 | 6,6875 | 15 |
| 8 | 3,875 | 10,625 | 8,6875 | 32 |
| 10 | 3,5 | 12,875 | 10,4375 | 46 |
| 12 | 3,9375 | 15,1875 | 13 | 61 |
| 14 | 4,125 | 16,6875 | 14,3125 | 75 |
| 16 | 4,4375 | 18,875 | 16,5 | 115 |
| 18 | 4,6875 | 21,125 | 18,625 | 130 |
| 20 | 5 | 23,375 | 20,8125 | 187 |
| 24 | 5,5 | 27,875 | 25,125 | 316 |
| 26 | 5,75 | 30,125 | 27,25 | 370 |
Sch 160/XXS (tailles en pouces, poids en livres)
| Taille de Weldolet (pouce) | B | C |
Poids de Weldolet (livres) |
|
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0,25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0,70 |
| 1 | 1 1/2 | 2 | 1 | 0,80 |
| 1 1/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1,25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1,75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2,15 |
| 2 1/2 | 2 7/16 | 3 13/16 | 2 1/8 | 3,40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6,35 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10,50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14,25 |
| 6 | 4 1/8 | 8 11/16 | 5 3/4 | 30,25 |
Réduction des dimensions de Weldolet
Sch XS (tailles en pouces, poids en livres)
| Taille de Weldolet (pouce) | B | C |
Poids de Weldolet (livres) |
|
| 1/8 | 5/8 | 1 | 5/8 | 0,10 |
| 1/4 | 5/8 | 1 | 5/8 | 0,10 |
| 3/8 | 3/4 | 1 1/4 | 3/4 | 0,15 |
| 1/2 | 3/4 | 1 3/8 | 15/16 | 0,20 |
| 3/4 | 7/8 | 1 3/4 | 1 3/16 | 0,30 |
| 1 | 1 1/16 | 2 1/8 | 1 7/16 | 0,50 |
| 1 1/4 | 1 1/4 | 2 9/16 | 1 3/4 | 0,90 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 1,10 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1,75 |
| 2 1/2 | 1 5/8 | 4 1/16 | 3 | 2,60 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 4,10 |
| 3 1/2 | 1 7/8 | 5 1/4 | 4 | 5,60 |
| 4 | 2 | 6 | 4 3/4 | 6,40 |
| 5 | 2 1/4 | 7 1/16 | 5 9/16 | 10,40 |
| 6 | 3 1/16 | 8 5/16 | 6 11/16 | 23,00 |
| 8 | 3 7/8 | 11 1/2 | 8 11/16 | 37,00 |
| 10 | 3 11/16 | 13 3/16 | 10 7/16 | 46,00 |
| 12 | 4 1/16 | 15 5/8 | 12 1/2 | 61,00 |
| 14 | 3 15/16 | 16 | 13 13/16 | 70,00 |
| 16 | 4 3/16 | 18 3/8 | 15 7/8 | 102,00 |
| 18 | 4 3/8 | 20 3/8 | 17 15/16 | 130,00 |
| 20 | 4 11/16 | 22 15/16 | 20 1/16 | 158,00 |
| 24 | 5 1/2 | 28 1/2 | 24 3/16 | 290,00 |
| 26 | 5 3/4 | 30 1/8 | 27 1/4 | 350,00 |
Sch160/XXS (tailles en pouces, poids en livres)
| Taille de Weldolet (pouces) | B | C | Poids de Weldolet en livres | |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0,25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0,70 |
| 1 | 1 1/2 | 2 | 1 | 0,85 |
| 1 1/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1,25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1,75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2,15 |
| 2 1/2 | 2 7/16 | 3 13/16 | 2 1/8 | 3,40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6,30 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10,50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14,25 |
| 6 | 4 1/8 | 9 5/16 | 5 3/4 | 28,00 |
Compositions chimiques de matériaux
Les garnitures de tuyau d'acier inoxydables d'ASTM A403 se rapporte au matériel de forger et a roulé les garnitures inoxydables austénitiques pour des tuyaux de pression. Les catégories communes sont WP304/L, WP316/L. Elles peuvent être employées dans beaucoup de champs en tant que construction de l'industrie, des usines etc. de conversion d'énergie.
| Catégorie A | Composition (%) | |||||||||
| Catégorie wp | Désignation d'UNS | C | Manganèse | P | S | SI | Ni | Cr | MOIS | Ti |
| WP304 | S30400 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 9.0-12.0 | 17.0-19.0 | ﹍ | G |
Note :
Là où des points de suspension (﹍) apparaissent dans la table, il n'y a aucune condition et l'élément doit être analysé pour ou rapporté
La méthode d'analyse pour l'azote sera une question d'accord entre l'acheteur et le fabricant
Columbium 0.10-0.30% ; Vanadium 0.10-0.30%.
Pour les murs de faible diamètre ou minces, ou chacun des deux, où beaucoup de passages de dessin sont exigés, un maximum de carbone de 0,04% est nécessaire dans les catégories TP304L et TP316L. De petits tubes de diamètre extérieur sont définis en tant que ces moins de 0.500in. (23.7mm) dans le diamètre extérieur et des tubes légers de mur en tant que ceux moins de 0.049in. (1.24mm) dans l'épaisseur de paroi moyenne
