Soudure à haute pression sans couture de prise sur les garnitures de tuyau filetées ASME B16.11

Soudure à haute pression de prise d'acier inoxydable d'ASME B16.11 et garnitures filetées

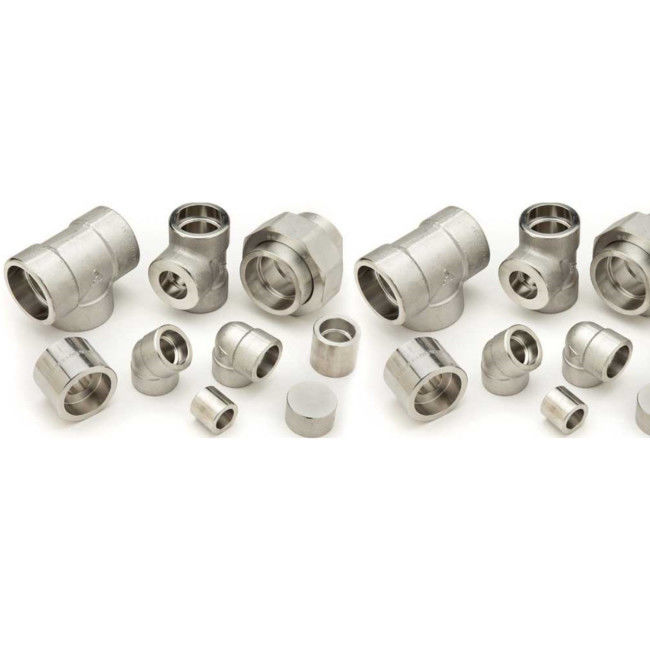

La norme d'ASME B16.11 couvre des estimations, des dimensions, des tolérances, l'inscription et des besoins en matériaux pour les garnitures forgées, prise-soudure et fileté. Les garnitures filetées sont disponibles dans des estimations de pression classent 2000, 3000, et 6000 ; Les garnitures de soudure de prise sont disponibles dans des estimations de pression classent 3000, 6000, et 9000. Généralement, les deux garnitures sont disponibles dans les tailles (NPS) de 1/8 ″ par le ″ 4. Des garnitures de prise-soudure d'ASME B16.11 peuvent être fournies sous des formes de produit de coude de 90°, de coude 45°, de croix, de pièce en t, d'accouplement, de demi accouplement, de patron, de chapeau, et de couplet ; tandis qu'ASME B16.11 filetait des garnitures peuvent être fournies sous des formes de produit de coude de 90°, de coude 45°, de croix, de pièce en t, de coude de rue, d'accouplement, de patron, de chapeau, de couplet, de prise et de bague.

ASME B16.11 a forgé des garnitures peut être fait de matériaux se composant des pièces forgéees, de la barre, du tuyau sans couture, ou des produits tubulaires sans couture. Ces matériaux répondront aux exigences pour les matériaux de construction sans couture de wp des caractéristiques A234 d'ASTM, des caractéristiques de forge d'A403, d'A420, d'A815, ou de B366, ou d'ASTM A105, A182, A350, B462, ou B564. Des pièces en t, les coudes, et les croix ne seront pas usinés directement des actions de barre. Des garnitures fileté et de prise-soudure d'ASME B16.11 sont faites dans les petites tailles et ont des estimations élevées de la pression-température. Elles sont employées principalement pour la vapeur à haute pression.

L'information produit :

Types de connexions d'extrémité : Prise soudant et filetée

ASME B16.11 a forgé des garnitures peut être fourni avec des extrémités de prise-soudure, des embouts filetés, ou une combinaison de l'extrémité de prise-soudure et des embouts filetés.

Extrémités (THD) filetées

La connexion d'embout fileté pour le tuyau de jointure désigné généralement sous le nom de la connexion vissée. Les cannelures coniques étant coupé en fins d'une série de tuyau, des garnitures vissées et le tuyau vissé peuvent facilement être assemblés sans soudure ou d'autres moyens permanents de l'attachement. L'ASME B16.11 a fileté des garnitures aura des fils qui sont masculins ou femelles selon ASME B1.20.1. Des fils masculins sont coupés en extérieur du montage, alors que des fils femelles sont coupés en intérieur du montage. Pendant que des garnitures filetées sont assemblées avec les tuyaux filetés, une longueur courte de tuyau est dessinée dans le montage. Cette connexion s'appelle un engagement de fil.

Extrémités de la soudure de prise (commutateur)

En assemblant le tuyau avec le montage de soudure de prise d'ASME B16.11, le tuyau est inséré dans le montage avant la soudure. À l'intérieur de la prise-soudure le montage est un collier qui empêche le tuyau d'être insérée trop profondément dans le montage. Peu de tuyau est perdu quand les rapports de prise-soudure sont établis. Avant que la soudure soit faite, le monteur de tuyau soutiendra le tuyau outre du collier approximativement 1/8 ″ pour tenir compte de l'expansion de la chaleur pendant la procédure de soudure. Le tuyau utilisé pour des connexions de prise-soudure sera préparé avec une extrémité simple. L'extrémité simple (PE) signifie que le tuyau est à angle droit de coupe, ou perpendiculaire à, le d'axe long central.
