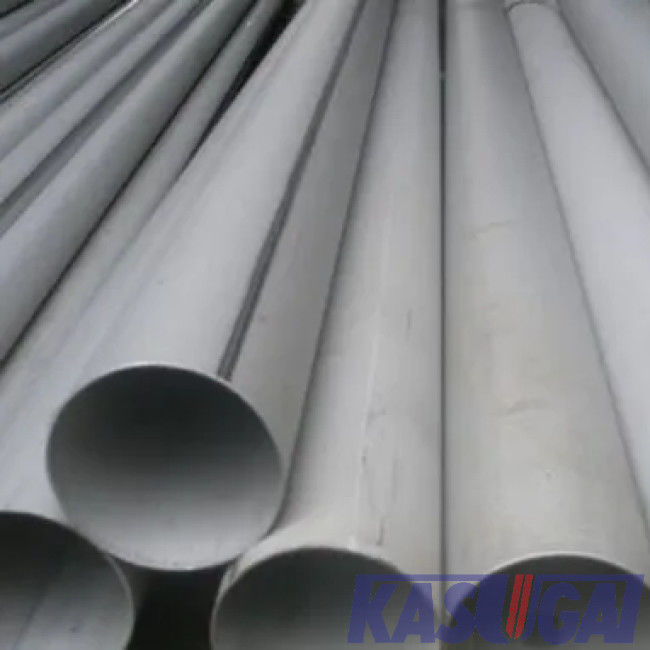

Tuyau sans couture en acier faiblement allié ASTM soudé A335 P11 d'ERW de haute résistance
  • Tuyau sans couture en acier faiblement allié ASTM soudé A335 P11 d'ERW de haute résistance
Tuyau sans couture en acier faiblement allié ASTM soudé A335 P11 d'ERW de haute résistance

Tuyau sans couture en acier faiblement allié ASTM soudé A335 P11 d'ERW de haute résistance

Lieu d'origine La Chine
Nom de marque Kasugai
Certification ISO PED AD2000
Numéro de modèle ASTM A335 P11 ASME B36.10M/B36.19M SRE WLD
Document Brochure du produit PDF
Détails de produit
Nom de produit:
Tube soudé en acier faiblement allié ASTM A335 P11 ASME B36.10M/B36.19M ERW
Classe de grandeur:
1/8" À 48"
Épaisseur de paroi:
Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, S
Longueur:
SRL, DRL ou comme exigence du client
Normes:
ASTM A335/A335M ASME SA335
Processus de fin:
Extrémités simples, extrémités biseautées, embouts filetés
Mettre en évidence:

Tuyau sans couture d'acier allié d'ERW

,

Tuyau soudé de l'alliage P11

,

Tuyau sans couture en acier faiblement allié

Conditions de paiement et d'expédition
Quantité de commande min
négociable
Prix
négociable
Détails d'emballage
Packng navigable
Délai de livraison
30 - 60 jours ouvrables
Conditions de paiement
L/C, T/T
Capacité d'approvisionnement
500 tonnes par mois
Description de produit

Tuyau soudé en acier faiblement allié d'ASTM A335 P11 ASME B36.10M/B36.19M ERW



L'information produit :

Nom de produit Tuyau soudé en acier faiblement allié d'ASTM A335 P11 ASME B36.10M/B36.19M ERW
Normes ASTM A335/A335M, ASME SA335
Classe de grandeur 1/8 ″ 48 au ″
Épaisseur de paroi Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, DST, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS
Longueur SRL, DRL, ou comme exigence de client
Processus de fin Extrémités simples, extrémités biseautées, embouts filetés




Composition chimique de l'acier allié d'ASTM A335 P1 (%)

Catégorie C Manganèse P S SI Cr MOIS D'autres
P11 0.05~0.15 0.30~0.60 ≤0.025 ≤0.025 0.50~1.0 1.0~1.5 0.44~0.65



*Ni (≤0.4), Al (≤0.02), Cb (0.06~0.1), Ti (≤0.01), Zr (≤0.01)



Propriétés mécaniques de l'acier allié d'ASTM A335 P1

Catégorie

Résistance à la traction

(MPA)

Limite conventionnelle d'élasticité

(MPA)

Élongation

(%)
P11 ≥415 ≥205 ≥30



ERW soudés sifflent le processus de fabrication

Dans la soudure d'ERW, deux électrodes, habituellement faites à partir du cuivre, sont utilisées pour appliquer la pression et le courant. Les électrodes sont en forme de disque et tournent comme passages matériels entre eux. Ceci permet aux électrodes d'entrer en contact avec constamment le matériel pour faire de longues soudures continues.



Un transformateur de soudure assure la basse tension, courant alternatif à forte intensité. Le joint du tuyau a la résistance électrique élevée relativement au reste du circuit et est chauffé à son point de fusion par le courant. Les surfaces semi-fondues sont pressées ainsi qu'une force qui crée un lien de fusion, ayant pour résultat une structure uniformément soudée.



Dimensions d'ASME/ANSI B36.10M Welded et tuyau d'acier travaillé sans couture

　 D Sch5s Sch10s Sch10 Sch20 Sch30 Sch40s DST Sch40 Sch60 Sch80s XS Sch80 Sch100 Sch120 Sch140 Sch160 XXS
1/8 10,3 --- 1,24 --- --- --- 1,73 1,73 1,73 --- 2,41 2,41 2,41 --- --- --- --- ---
1/4 13,7 --- 1,65 --- --- --- 2,24 2,24 2,24 --- 3,02 3,02 3,02 --- --- --- --- ---
3/8 17,1 --- 1,65 --- --- --- 2,31 2,31 2,31 --- 3,2 3,2 3,2 --- --- --- --- ---
1/2 21,3 1,65 2,11 --- --- --- 2,77 2,77 2,77 --- 3,73 3,73 3,73 --- --- --- 4,78 7,47
3/4 26,7 1,65 2,11 --- --- --- 2,87 2,87 2,87 --- 3,91 3,91 3,91 --- --- --- 5,56 7,82
1 33,4 1,65 2,77 --- --- --- 3,38 3,38 3,38 --- 4,55 4,55 4,55 --- --- --- 6,35 9,09
1 ¼ 42,2 1,65 2,77 --- --- --- 3,56 3,56 3,56 --- 4,85 4,85 4,85 --- --- --- 6,35 9,7
1 ½ 48,3 1,65 2,77 --- --- --- 3,68 3,68 3,68 --- 5,08 5,08 5,08 --- --- --- 7,14 10,15
2 60,3 1,65 2,77 --- --- --- 3,91 3,91 3,91 --- 5,54 5,54 5,54 --- --- --- 8,74 11,07
½ 2 73 2,11 3,05 --- --- --- 5,16 5,16 5,16 --- 7,01 7,01 7,01 --- --- --- 9,53 14,02
3 88,9 2,11 3,05 --- --- --- 5,49 5,49 5,49 --- 7,62 7,62 7,62 --- --- --- 11,13 15,24
½ 3 101,6 2,11 3,05 --- --- --- 5,74 5,74 5,74 --- 8,08 8,08 8,08 --- --- --- --- ---
4 114,3 2,11 3,05 --- --- --- 6,02 6,02 6,02 --- 8,56 8,56 8,56 --- 11,13 --- 13,49 17,12
5 141,3 2,77 3,4 --- --- --- 6,55 6,55 6,55 --- 9,53 9,53 9,53 --- 12,7 --- 15,88 19,05
6 168,3 2,77 3,4 --- --- --- 7,11 7,11 7,11 --- 10,97 10,97 10,97 --- 14,27 --- 18,26 21,95
8 219,1 2,77 3,76 --- 6,35 7,04 8,18 8,18 8,18 10,31 12,7 12,7 12,7 15,09 18,26 20,62 23,01 22,23
10 273,1 3,4 4,19 --- 6,35 7,8 9,27 9,27 9,27 12,7 12,7 12,7 15,09 18,26 25,4 28,58 25,4 25,4
12 323,9 3,96 4,57 --- 6,35 8,38 9,53 9,53 10,31 14,27 12,7 12,7 17,48 21,44 25,4 28,58 33,32 25,4
14 355,6 3,96 4,78 6,35 7,92 9,53 --- 9,53 11,13 15,09 --- 12,7 19,05 23,83 27,79 31,75 35,71
16 406,4 4,19 4,78 6,35 7,92 9,53 --- 9,53 12,7 16,66 --- 12,7 21,44 26,19 30,96 36,53 40,49
18 457,2 4,19 4,78 6,35 7,92 11,13 --- 9,53 14,27 19,05 --- 12,7 23,83 29,36 34,93 39,67 45,24
20 508 4,78 5,54 6,35 9,53 12,7 --- 9,53 15,09 20,62 --- 12,7 26,19 32,54 38,1 44,45 50,01
22 558,8 4,78 5,54 6,35 9,53 12,7 --- 9,53 --- 22,23 --- 12,7 28,58 34,93 41,28 47,63 53,98
26 660,4 --- --- 7,92 12,7 --- --- 9,53 --- --- --- 12,7
28 711,2 --- --- 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
30 762 6,35 7,92 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
32 812,8 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
34 863,6 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
36 914,4 --- --- 7,92 12,7 15,88 19,05 9,53 19,05 --- --- 12,7
38 965,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7
40 1016 --- --- --- --- --- --- 9,53 --- --- --- 12,7
42 1066,8 --- --- --- --- --- --- 9,53 --- --- --- 12,7
44 1117,6 --- --- --- --- --- --- 9,53 --- --- --- 12,7
46 1168,4 --- --- --- --- --- --- 9,53 --- --- --- 12,7
48 1219,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7



Dimensions d'ASME/ANSI B36.19M Welded et tuyau d'acier travaillé sans couture



NPS

　

(pouces)

En dehors du diamètre.

(millimètre)

 Épaisseur de paroi nominale (millimètres)
Sch5S (1) Sch10S (1) Sch40S Sch80S
1/8 10,3 --- 1,24 1,73 2,41
1/4 13,7 --- 1,65 2,24 3,02
3/8 17,1 --- 1,65 2,31 3,20
1/2 21,3 1,65 2,11 2,77 3,73
3/4 26,7 1,65 2,11 2,87 3,91
1 33,4 1,65 2,77 3,38 4,55
1 ¼ 42,2 1,65 2,77 3,56 4,85
1 ½ 48,3 1,65 2,77 3,68 5,08
2 60,3 1,65 2,77 3,91 5,54
½ 2 73 2,11 3,05 5,16 7,01
3 88,9 2,11 3,05 5,49 7,62
½ 3 101,6 2,11 3,05 5,74 8,08
4 114,3 2,11 3,05 6,02 8,56
5 141,3 2,77 3,4 6,55 9,53
6 168,3 2,77 3,4 7,11 10,97
8 219,1 2,77 3,76 8,18 12,70
10 273,1 3,40 4,19 9,27 12.70(2)
12 323,9 3,96 4,57 9.53(2) 12.70(2)
14 355,6 3,96 4.78(2) … …
16 406,4 4,19 4.78(2) … …
18 457,2 4,19 4.78(2) … …
20 508 4,78 5.54(2) … …
22 558,8 4,78 5.54(2) … …
24 660,4 5,54 6,35 … …
30 762 6,35 7,92 … …


Notes :

(1) programmez 5S et les épaisseurs de la paroi 10S ne laissent pas fileter selon ANSI/ASME B1.20.1

(2) ces dimensions ne se conforment pas à ANSI/ASME B36.1M



Taille, dimensions et tolérances du tuyau soudé (millimètres)

NPS *t/D Tolérance, % de nominal
1/8" ~2,5" Tous +20,0 -12,5
3" ~18" ≤5% +22,5 -12,5
3" ~18" >5% +15,0 -12,5
≥20 «  Tous +17,5 -12,5
≥20 «  ≤5% +22,5 -12,5

*t : épaisseur de paroi nominale ; D : passé commande en dehors du diamètre.
