Tuyau d'acier d'alliage
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Certification | ISO PED AD2000 |
| Numéro de modèle | ASTM A335 P22 ASME B36.10M/B36.19M SRE WLD |
| Document | Brochure du produit PDF |

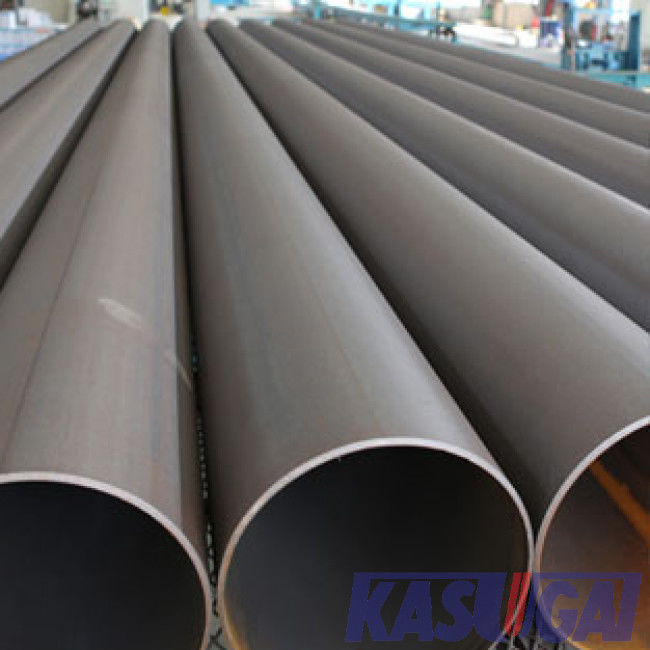

Tuyau soudé en acier faiblement allié d'ASTM A335 P22 ASME B36.10M/B36.19M ERW
L'information produit :
| Nom de produit | Tuyau soudé en acier faiblement allié d'ASTM A335 P22 ASME B36.10M/B36.19M ERW |
| Normes | ASTM A335/A335M, ASME SA335 |
| Classe de grandeur | 1/8 ″ 48 au ″ |
| Épaisseur de paroi | Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, DST, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS |
| Longueur | SRL, DRL, ou comme exigence de client |
| Processus de fin | Extrémités simples, extrémités biseautées, embouts filetés |
Composition chimique de l'acier allié d'ASTM A335 P22 (%)
| Catégorie | C | Manganèse | P | S | SI | Cr | MOIS | D'autres |
| P22 | 0.05~0.15 | 0.30~0.60 | ≤0.025 | ≤0.025 | ≤0.5 | 1.9~2.6 | 0.87~1.13 |
*Ni (≤0.4), Al (≤0.02), Cb (0.06~0.1), Ti (≤0.01), Zr (≤0.01)
Propriétés mécaniques de l'acier allié d'ASTM A335 P22
| Catégorie |
Résistance à la traction (MPA) |
Limite conventionnelle d'élasticité (MPA) |
Élongation (%) |
| P22 | ≥415 | ≥205 | ≥30 |
ERW soudés sifflent le processus de fabrication
Dans la soudure d'ERW, deux électrodes, habituellement faites à partir du cuivre, sont utilisées pour appliquer la pression et le courant. Les électrodes sont en forme de disque et tournent comme passages matériels entre eux. Ceci permet aux électrodes d'entrer en contact avec constamment le matériel pour faire de longues soudures continues.
Un transformateur de soudure assure la basse tension, courant alternatif à forte intensité. Le joint du tuyau a la résistance électrique élevée relativement au reste du circuit et est chauffé à son point de fusion par le courant. Les surfaces semi-fondues sont pressées ainsi qu'une force qui crée un lien de fusion, ayant pour résultat une structure uniformément soudée.
Dimensions d'ASME/ANSI B36.10M Welded et tuyau d'acier travaillé sans couture
| D | Sch5s | Sch10s | Sch10 | Sch20 | Sch30 | Sch40s | DST | Sch40 | Sch60 | Sch80s | XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | XXS | |
| 1/8 | 10,3 | --- | 1,24 | --- | --- | --- | 1,73 | 1,73 | 1,73 | --- | 2,41 | 2,41 | 2,41 | --- | --- | --- | --- | --- |
| 1/4 | 13,7 | --- | 1,65 | --- | --- | --- | 2,24 | 2,24 | 2,24 | --- | 3,02 | 3,02 | 3,02 | --- | --- | --- | --- | --- |
| 3/8 | 17,1 | --- | 1,65 | --- | --- | --- | 2,31 | 2,31 | 2,31 | --- | 3,2 | 3,2 | 3,2 | --- | --- | --- | --- | --- |
| 1/2 | 21,3 | 1,65 | 2,11 | --- | --- | --- | 2,77 | 2,77 | 2,77 | --- | 3,73 | 3,73 | 3,73 | --- | --- | --- | 4,78 | 7,47 |
| 3/4 | 26,7 | 1,65 | 2,11 | --- | --- | --- | 2,87 | 2,87 | 2,87 | --- | 3,91 | 3,91 | 3,91 | --- | --- | --- | 5,56 | 7,82 |
| 1 | 33,4 | 1,65 | 2,77 | --- | --- | --- | 3,38 | 3,38 | 3,38 | --- | 4,55 | 4,55 | 4,55 | --- | --- | --- | 6,35 | 9,09 |
| 1 ¼ | 42,2 | 1,65 | 2,77 | --- | --- | --- | 3,56 | 3,56 | 3,56 | --- | 4,85 | 4,85 | 4,85 | --- | --- | --- | 6,35 | 9,7 |
| 1 ½ | 48,3 | 1,65 | 2,77 | --- | --- | --- | 3,68 | 3,68 | 3,68 | --- | 5,08 | 5,08 | 5,08 | --- | --- | --- | 7,14 | 10,15 |
| 2 | 60,3 | 1,65 | 2,77 | --- | --- | --- | 3,91 | 3,91 | 3,91 | --- | 5,54 | 5,54 | 5,54 | --- | --- | --- | 8,74 | 11,07 |
| ½ 2 | 73 | 2,11 | 3,05 | --- | --- | --- | 5,16 | 5,16 | 5,16 | --- | 7,01 | 7,01 | 7,01 | --- | --- | --- | 9,53 | 14,02 |
| 3 | 88,9 | 2,11 | 3,05 | --- | --- | --- | 5,49 | 5,49 | 5,49 | --- | 7,62 | 7,62 | 7,62 | --- | --- | --- | 11,13 | 15,24 |
| ½ 3 | 101,6 | 2,11 | 3,05 | --- | --- | --- | 5,74 | 5,74 | 5,74 | --- | 8,08 | 8,08 | 8,08 | --- | --- | --- | --- | --- |
| 4 | 114,3 | 2,11 | 3,05 | --- | --- | --- | 6,02 | 6,02 | 6,02 | --- | 8,56 | 8,56 | 8,56 | --- | 11,13 | --- | 13,49 | 17,12 |
| 5 | 141,3 | 2,77 | 3,4 | --- | --- | --- | 6,55 | 6,55 | 6,55 | --- | 9,53 | 9,53 | 9,53 | --- | 12,7 | --- | 15,88 | 19,05 |
| 6 | 168,3 | 2,77 | 3,4 | --- | --- | --- | 7,11 | 7,11 | 7,11 | --- | 10,97 | 10,97 | 10,97 | --- | 14,27 | --- | 18,26 | 21,95 |
| 8 | 219,1 | 2,77 | 3,76 | --- | 6,35 | 7,04 | 8,18 | 8,18 | 8,18 | 10,31 | 12,7 | 12,7 | 12,7 | 15,09 | 18,26 | 20,62 | 23,01 | 22,23 |
| 10 | 273,1 | 3,4 | 4,19 | --- | 6,35 | 7,8 | 9,27 | 9,27 | 9,27 | 12,7 | 12,7 | 12,7 | 15,09 | 18,26 | 25,4 | 28,58 | 25,4 | 25,4 |
| 12 | 323,9 | 3,96 | 4,57 | --- | 6,35 | 8,38 | 9,53 | 9,53 | 10,31 | 14,27 | 12,7 | 12,7 | 17,48 | 21,44 | 25,4 | 28,58 | 33,32 | 25,4 |
| 14 | 355,6 | 3,96 | 4,78 | 6,35 | 7,92 | 9,53 | --- | 9,53 | 11,13 | 15,09 | --- | 12,7 | 19,05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 16 | 406,4 | 4,19 | 4,78 | 6,35 | 7,92 | 9,53 | --- | 9,53 | 12,7 | 16,66 | --- | 12,7 | 21,44 | 26,19 | 30,96 | 36,53 | 40,49 | |
| 18 | 457,2 | 4,19 | 4,78 | 6,35 | 7,92 | 11,13 | --- | 9,53 | 14,27 | 19,05 | --- | 12,7 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 20 | 508 | 4,78 | 5,54 | 6,35 | 9,53 | 12,7 | --- | 9,53 | 15,09 | 20,62 | --- | 12,7 | 26,19 | 32,54 | 38,1 | 44,45 | 50,01 | |
| 22 | 558,8 | 4,78 | 5,54 | 6,35 | 9,53 | 12,7 | --- | 9,53 | --- | 22,23 | --- | 12,7 | 28,58 | 34,93 | 41,28 | 47,63 | 53,98 | |
| 26 | 660,4 | --- | --- | 7,92 | 12,7 | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 28 | 711,2 | --- | --- | 7,92 | 12,7 | 15,88 | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 30 | 762 | 6,35 | 7,92 | 7,92 | 12,7 | 15,88 | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 32 | 812,8 | --- | --- | 7,92 | 12,7 | 15,88 | 17,48 | 9,53 | 17,48 | --- | --- | 12,7 | ||||||
| 34 | 863,6 | --- | --- | 7,92 | 12,7 | 15,88 | 17,48 | 9,53 | 17,48 | --- | --- | 12,7 | ||||||
| 36 | 914,4 | --- | --- | 7,92 | 12,7 | 15,88 | 19,05 | 9,53 | 19,05 | --- | --- | 12,7 | ||||||
| 38 | 965,2 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 40 | 1016 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 42 | 1066,8 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 44 | 1117,6 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 46 | 1168,4 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 48 | 1219,2 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 |
Dimensions d'ASME/ANSI B36.19M Welded et tuyau d'acier travaillé sans couture
|
NPS (pouces) |
En dehors du diamètre. (millimètre) |
Épaisseur de paroi nominale (millimètres) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10,3 | --- | 1,24 | 1,73 | 2,41 |
| 1/4 | 13,7 | --- | 1,65 | 2,24 | 3,02 |
| 3/8 | 17,1 | --- | 1,65 | 2,31 | 3,20 |
| 1/2 | 21,3 | 1,65 | 2,11 | 2,77 | 3,73 |
| 3/4 | 26,7 | 1,65 | 2,11 | 2,87 | 3,91 |
| 1 | 33,4 | 1,65 | 2,77 | 3,38 | 4,55 |
| 1 ¼ | 42,2 | 1,65 | 2,77 | 3,56 | 4,85 |
| 1 ½ | 48,3 | 1,65 | 2,77 | 3,68 | 5,08 |
| 2 | 60,3 | 1,65 | 2,77 | 3,91 | 5,54 |
| ½ 2 | 73 | 2,11 | 3,05 | 5,16 | 7,01 |
| 3 | 88,9 | 2,11 | 3,05 | 5,49 | 7,62 |
| ½ 3 | 101,6 | 2,11 | 3,05 | 5,74 | 8,08 |
| 4 | 114,3 | 2,11 | 3,05 | 6,02 | 8,56 |
| 5 | 141,3 | 2,77 | 3,4 | 6,55 | 9,53 |
| 6 | 168,3 | 2,77 | 3,4 | 7,11 | 10,97 |
| 8 | 219,1 | 2,77 | 3,76 | 8,18 | 12,70 |
| 10 | 273,1 | 3,40 | 4,19 | 9,27 | 12.70(2) |
| 12 | 323,9 | 3,96 | 4,57 | 9.53(2) | 12.70(2) |
| 14 | 355,6 | 3,96 | 4.78(2) | … | … |
| 16 | 406,4 | 4,19 | 4.78(2) | … | … |
| 18 | 457,2 | 4,19 | 4.78(2) | … | … |
| 20 | 508 | 4,78 | 5.54(2) | … | … |
| 22 | 558,8 | 4,78 | 5.54(2) | … | … |
| 24 | 660,4 | 5,54 | 6,35 | … | … |
| 30 | 762 | 6,35 | 7,92 | … | … |
Notes :
(1) les épaisseurs de la paroi 5S et 10S de programme ne laissent pas fileter selon ANSI/ASME B1.20.1
(2) ces dimensions ne se conforment pas à ANSI/ASME B36.1M
Taille, dimensions et tolérances du tuyau soudé (millimètres)
| NPS | *t/D | Tolérance, % de nominal | |
| 1/8" ~2,5" | Tous | +20,0 | -12,5 |
| 3" ~18" | ≤5% | +22,5 | -12,5 |
| 3" ~18" | >5% | +15,0 | -12,5 |
| ≥20 « | Tous | +17,5 | -12,5 |
| ≥20 « | ≤5% | +22,5 | -12,5 |
*t : épaisseur de paroi nominale ; D : passé commande en dehors du diamètre.
