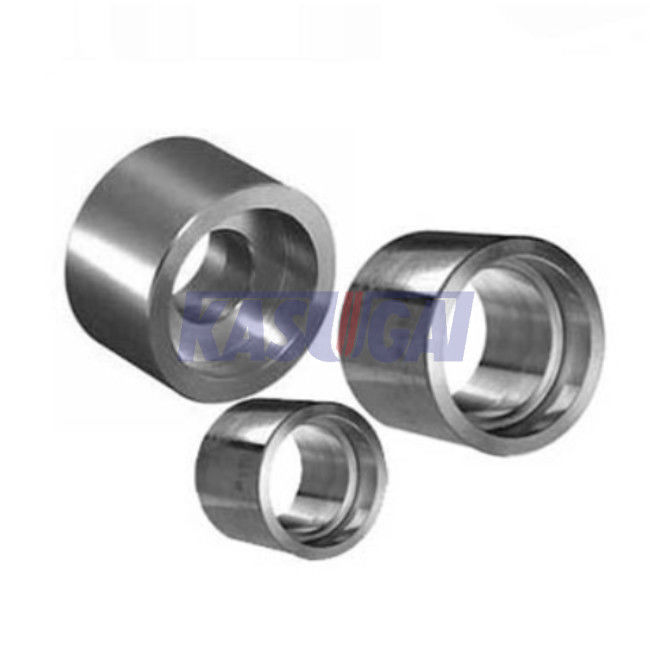

Soudure à haute pression de prise d'acier inoxydable d'ASME B16.11 et demi accouplement fileté
L'information produit
| Nom de produit | ASEM B16.11 a forgé le montage à haute pression de garnitures |
| Classe de grandeur | 1/8" à 4" |
| Normes |
ANSI/ASMEB B1.20.1 (type de fil) ASME B16.11 |
| Type convenable | Demi accouplement de la Prise-soudure (commutateur), accouplement fileté de la moitié (THD) |
| Classe de pression |
Embout fileté : 3000LBS, 6000LBS Extrémité de soudure de prise : 3000LBS, 6000LBS, 9000LBS |
| Finition | Galvanisé, noir (carbone), a mariné |
Le demi couplage d'ASME B16.11 est un montage forgé principalement utilisé pour relier de petit calibre vissé (THD) ou le tuyau de la prise-soudure (commutateur) dans le tuyau principal de course de grand-fâcheux (en-tête). Les demi accouplements de commutateur sont disponibles dans la classe 3000, 6000 et 9000. Elle a habituellement une plus grande longueur totale que de pleines homologues de accouplement de commutateur. Les demi accouplements filetés sont disponibles dans la classe 3000 et 6000. Sa longueur totale est moitié des pleines homologues de accouplement filetées. La construction et la fonction d'un demi accouplement sont différentes de celle d'un plein accouplement. Seulement une extrémité est fournie avec l'un ou l'autre de soudure de douille ou de structure intérieurement filetée. Il y a deux méthodes communes employées pour établir des rapports de branche avec de demi accouplements : (1) les demi repos de accouplement sur la surface externe de l'en-tête de tuyau et est soudés de l'extérieur. (2) un trou est ennuyé dans l'en-tête de tuyau assez grand pour accepter l'OD du demi accouplement. Le demi accouplement est inséré dans le trou et est puis soudé.
Dimensions accouplements de commutateur d'ASME B16.11 des demi (millimètres)
| NPS | B maximum. |
B mn. |
J mn. |
F minute |
| 1/8" | 11,2 | 10,8 | 9,5 | 16,0 |
| 1/4" | 14,6 | 14,2 | 9,5 | 16,0 |
| 3/8" | 18,0 | 17,6 | 9,5 | 17,5 |
| 1/2 » | 22,2 | 21,8 | 9,5 | 22,5 |
| 3/4" | 27,6 | 27,2 | 12,5 | 24,0 |
| 1" | 34,3 | 33,9 | 12,5 | 28,5 |
| 1-1/4 » | 43,1 | 42,7 | 12,5 | 30,0 |
| 1-1/2 » | 49,2 | 48,8 | 12,5 | 32,0 |
| 2" | 61,7 | 61,2 | 16,0 | 41,0 |
| 2-1/2 » | 74,4 | 73,9 | 16,0 | 43,0 |
| 3" | 90,3 | 89,8 | 16,0 | 44,5 |
| 4" | 115,7 | 115,2 | 19,0 | 48,0 |
| NPS | 3000# | 6000# | 9000# | |||
|
C maximum. |
C mn. |
C maximum. |
C mn. |
C maximum. |
C mn. |
|
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| 1/2 » | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4 » | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2 » | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2 » | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| D maximum. |
D mn. |
D maximum. |
D mn. |
D maximum. |
D mn. |
|
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| 1/2 » | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4 » | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2 » | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2 » | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
Note générale : toutes les dimensions sont dans le millimètre
Notes : B : Diamètre de trou de prise ; C : épaisseur de paroi de prise ; D : diamètre de trou du demi accouplement de commutateur ; J : profondeur de prise ; F : longueur de pose du demi accouplement de commutateur
Les dimensions d'ASME B16.11 ont fileté les demi accouplements (les millimètres)
| NPS | B | L2 | D 3000# |
D 6000# |
W/2 |
| 1/8" | 6,4 | 6,7 | 16 | 22 | 16 |
| 1/4" | 8,1 | 10,2 | 19 | 25 | 17,5 |
| 3/8" | 9,1 | 10,4 | 22 | 32 | 24 |
| 1/2 » | 10,9 | 13,6 | 28 | 38 | 24 |
| 3/4" | 12,7 | 13,9 | 35 | 44 | 25,5 |
| 1" | 14,7 | 17,3 | 44 | 57 | 30 |
| 1-1/4 » | 17,0 | 18,0 | 57 | 64 | 33,5 |
| 1-1/2 » | 17,8 | 18,4 | 64 | 76 | 39,5 |
| 2" | 19,0 | 19,2 | 76 | 92 | 43 |
| 2-1/2 » | 23,6 | 28,9 | 92 | 108 | 46 |
| 3" | 25,9 | 30,5 | 108 | 127 | 54 |
| 4" | 27,7 | 33,0 | 140 | 159 | 60,5 |
Note générale : toutes les dimensions sont dans le millimètre
Note : B : longueur minimum de fil parfait ; L2 : longueur utile de fil externe ; D : en dehors du diamètre ; W/2 : longueur de fin d'ot d'extrémité du demi accouplement fileté.
