Garnitures à haute pression d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Certification | ISO PED AD2000 |
| Numéro de modèle | Soudure de prise d'ASME B16.11 et coude de 90° fileté |
| Document | Brochure du produit PDF |

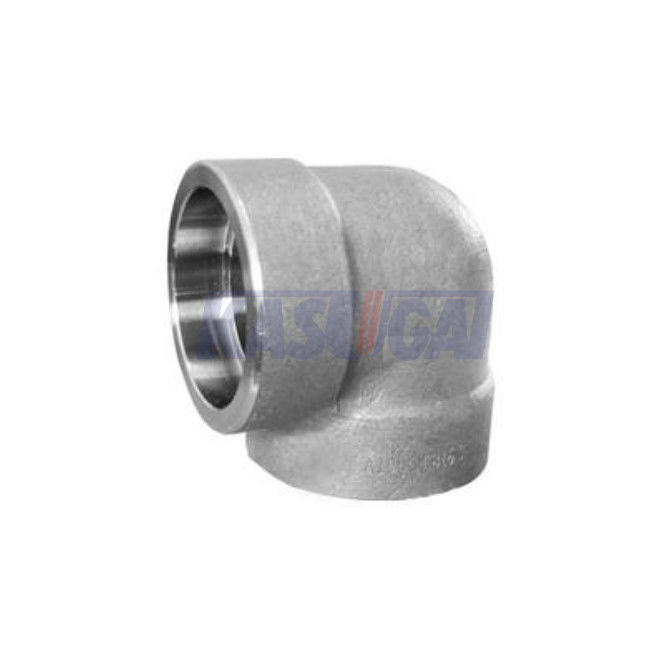

Soudure à haute pression de prise d'acier inoxydable d'ASME B16.11 et coude de 90° fileté
L'information produit
| Nom de produit | Soudure à haute pression de prise d'acier inoxydable d'ASME B16.11 et coude de 90° fileté |
| Classe de grandeur | 1/8" à 4" |
| Normes |
ANSI/ASMEB B1.20.1 (type de fil) ASME B16.11 |
| Type convenable | Coude de 90° de la Prise-soudure (commutateur), (THD) coude de 90° fileté |
| Classe de pression |
Embout fileté : 2000LBS, 3000LBS, 6000LBS Extrémité de soudure de prise : 3000LBS, 6000LBS, 9000LBS |
| Finition | Galvanisé, noir (carbone), a mariné |
Des coudes de 90° d'ASME B16.11 sont employés pour changer le sens de tuyau ou d'écoulement par 90 degrés. Ils peuvent être fournis avec deux extrémités de la soudure de prise (commutateur), deux extrémités (THD) filetées, ou une extrémité de soudure de prise et un embout fileté. Les coudes de 90° du commutateur sont disponibles dans la classe 3000 (tailles de 1/8 ″ à ″ 4), la classe 6000 (tailles de 1/8 ″ à ″ 2), et la classe 9000 (tailles de 1/8 ″ à ″ 2). Les coudes de 90° de THD sont disponibles dans la classe 2000, la classe 3000 et la classe 6000 (tous dans les tailles de 1/8 ″ à ″ 4).
Dimensions du coude de 90° du commutateur d'ASME B16.11 (millimètres)
| NPS | B maximum. |
B mn. |
3000# |
6000# |
9000# |
| 1/8" | 11,2 | 10,8 | 11,0 | 11,0 | - |
| 1/4" | 14,6 | 14,2 | 11,0 | 13,5 | - |
| 3/8" | 18,0 | 17,6 | 13,5 | 15,5 | - |
| 1/2 » | 22,2 | 21,8 | 15,5 | 19,0 | 25,5 |
| 3/4" | 27,6 | 27,2 | 19,0 | 22,5 | 28,5 |
| 1" | 34,3 | 33,9 | 22,5 | 27,0 | 32,0 |
| 1-1/4 » | 43,1 | 42,7 | 27,0 | 32,0 | 35,0 |
| 1-1/2 » | 49,2 | 48,8 | 32,0 | 38,0 | 38,0 |
| 2" | 61,7 | 61,2 | 38,0 | 41,0 | 54,0 |
| 2-1/2 » | 74,4 | 73,9 | 41,0 | - | - |
| 3" | 90,3 | 89,8 | 57,0 | - | - |
| 4" | 115,7 | 115,2 | 66,5 | - | - |
| NPS | G 3000# mn. |
G 6000# mn. |
G 9000# mn. |
J mn. |
| 1/8" | 2,41 | 3,15 | - | 9,5 |
| 1/4" | 3,02 | 3,68 | - | 9,5 |
| 3/8" | 3,20 | 4,01 | - | 9,5 |
| 1/2 » | 3,73 | 4,78 | 7,47 | 9,5 |
| 3/4" | 3,91 | 5,56 | 7,82 | 12,5 |
| 1" | 4,55 | 6,35 | 9,09 | 12,5 |
| 1-1/4 » | 4,85 | 6,35 | 9,70 | 12,5 |
| 1-1/2 » | 5,08 | 7,14 | 10,15 | 12,5 |
| 2" | 5,54 | 8,74 | 11,07 | 16,0 |
| 2-1/2 » | 7,01 | - | - | 16,0 |
| 3" | 7,62 | - | - | 16,0 |
| 4" | 8,56 | - | - | 19,0 |
| NPS | 3000# | 6000# | 9000# | |||
| D maximum. |
D mn. |
D maximum. |
D mn. |
D maximum. |
D mn. |
|
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| 1/2 » | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4 » | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2 » | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2 » | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C maximum. |
C mn. |
C maximum. |
C mn. |
C maximum. |
C mn. |
|
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| 1/2 » | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4 » | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2 » | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2 » | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
Note générale : toutes les dimensions sont dans le millimètre
Notes : : le centre-à-fond de la prise ; B : diamètre de trou de prise ; D : ennuyez le diamètre du coude ; C : épaisseur de paroi de prise ; G : épaisseur de paroi de corps ; J : profondeur de prise.
Les dimensions d'ASME B16.11 ont fileté le coude de 90° (les millimètres)
| NPS | 2000# |
3000# |
6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2 » | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4 » | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2 » | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2 » | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3,18 | 3,18 | 6,35 | 6,4 | 6,7 |
| 1/4" | 3,18 | 3,30 | 6,60 | 8,1 | 10,2 |
| 3/8" | 3,18 | 3,51 | 6,98 | 9,1 | 10,4 |
| 1/2 » | 3,18 | 4,09 | 8,15 | 10,9 | 13,6 |
| 3/4" | 3,18 | 4,32 | 8,53 | 12,7 | 13,9 |
| 1" | 3,68 | 4,98 | 9,93 | 14,7 | 17,3 |
| 1-1/4 » | 3,89 | 5,28 | 10,59 | 17,0 | 18,0 |
| 1-1/2 » | 4,01 | 5,56 | 11,07 | 17,8 | 18,4 |
| 2" | 4,27 | 7,14 | 12,09 | 19,0 | 19,2 |
| 2-1/2 » | 5,61 | 7,65 | 15,29 | 23,6 | 28,9 |
| 3" | 5,99 | 8,84 | 16,64 | 25,9 | 30,5 |
| 4" | 6,55 | 11,18 | 18,67 | 27,7 | 33,0 |
Note générale : toutes les dimensions sont dans le millimètre
Note : : centre-à-fin de coude fileté ; H : en dehors du diamètre de la bande ; G : épaisseur de paroi minimum ; B : longueur minimum de longueur parfaite ; L2 : longueur de fil utile.
