Garnitures à haute pression d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | ASTM A403 WP304 ASME B16.11 a forgé l'accouplement fileté à haute pression d'acier inoxydable de THD |
| Document | Brochure du produit PDF |

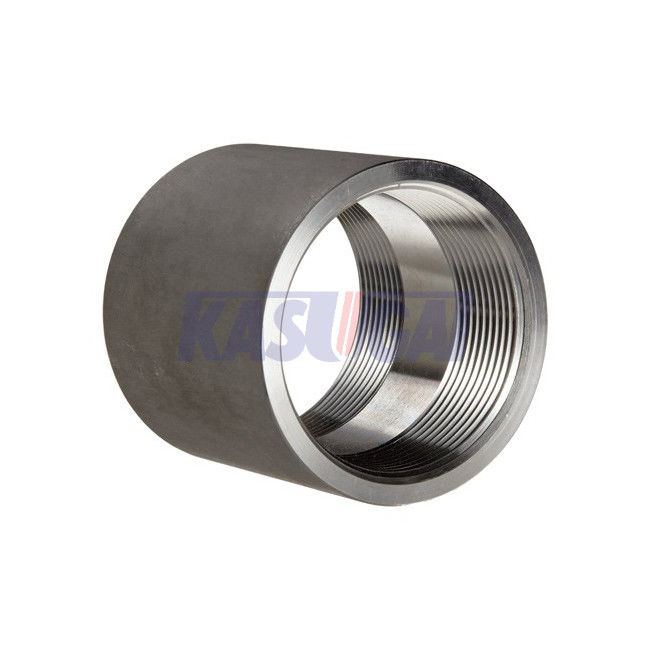

ASTM A403 WP304 ASME B16.11 a forgé l'accouplement fileté à haute pression d'acier inoxydable de THD
L'information produit
| Nom de produit | ASTM A403 WP304 ASME B16.11 a forgé l'accouplement fileté à haute pression d'acier inoxydable de THD |
| Type de fil | ASME B1.20.1 (TNP), BS 21 (NSPT), DIN2999/259 |
| Classe de grandeur | Dimension : 1/8" à 4" |
| Épaisseur de paroi | SCH5, SCH10, SCH20, SCH30, SCH40, DST, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Normes | ASTM A403 |
| Classe de pression | 3000 LIVRES, 6000 LIVRES, 9000 LIVRES |
| Dimensions | ASME B16.11 |
Normes et matériaux : ASTM A403
Les garnitures de tuyau d'acier inoxydables d'ASTM A403 se rapporte au matériel de forger et a roulé les garnitures inoxydables austénitiques pour des tuyaux de pression. Les catégories communes sont WP304/L, WP316/L. Elles peuvent être employées dans beaucoup de champs en tant que construction de l'industrie, des usines etc. de conversion d'énergie.
Compositions chimiques d'ASTM A403 (%)
| Catégorie A | Composition (%) | |||||||||
| Catégorie wp | Désignation d'UNS | C | Manganèse | P | S | SI | Ni | Cr | MOIS | Ti |
| WP304 | S30400 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 9.0-12.0 | 17.0-19.0 | ﹍ | |
Note :
Là où des points de suspension (﹍) apparaissent dans la table, il n'y a aucune condition et l'élément doit être analysé pour ou rapporté
La méthode d'analyse pour l'azote sera une question d'accord entre l'acheteur et le fabricant
Columbium 0.10-0.30% ; Vanadium 0.10-0.30%.
Pour les murs de faible diamètre ou minces, ou chacun des deux, où beaucoup de passages de dessin sont exigés, un maximum de carbone de 0,04% est nécessaire dans les catégories TP304L et TP316L. De petits tubes de diamètre extérieur sont définis en tant que ces moins de 0.500in. (23.7mm) dans le diamètre extérieur et des tubes légers de mur en tant que ceux moins de 0.049in. (1.24mm) dans l'épaisseur de paroi moyenne
Dimensions de l'accouplement fileté par B16.11 d'ASME (THD)
Le dessin d'ASME B16.11 a forgé l'accouplement avec deux extrémités (THD) filetées. B : longueur minimum de fil parfait ; L2: longueur utile de fil externe ; D : en dehors du diamètre ; W : de bout en bout longueur de l'accouplement fileté.
| NPS | B | L2 | D 3000# |
D 6000# |
W |
| 1/8" | 6,4 | 6,7 | 16 | 22 | 32 |
| 1/4" | 8,1 | 10,2 | 19 | 25 | 35 |
| 3/8" | 9,1 | 10,4 | 22 | 32 | 48 |
| 1/2 » | 10,9 | 13,6 | 28 | 38 | 48 |
| 3/4" | 12,7 | 13,9 | 35 | 44 | 51 |
| 1" | 14,7 | 17,3 | 44 | 57 | 60 |
| 1-1/4 » | 17,0 | 18,0 | 57 | 64 | 67 |
| 1-1/2 » | 17,8 | 18,4 | 64 | 76 | 79 |
| 2" | 19,0 | 19,2 | 76 | 92 | 86 |
| 2-1/2 » | 23,6 | 28,9 | 92 | 108 | 92 |
| 3" | 25,9 | 30,5 | 108 | 127 | 108 |
| 4" | 27,7 | 33,0 | 140 | 159 | 121 |
