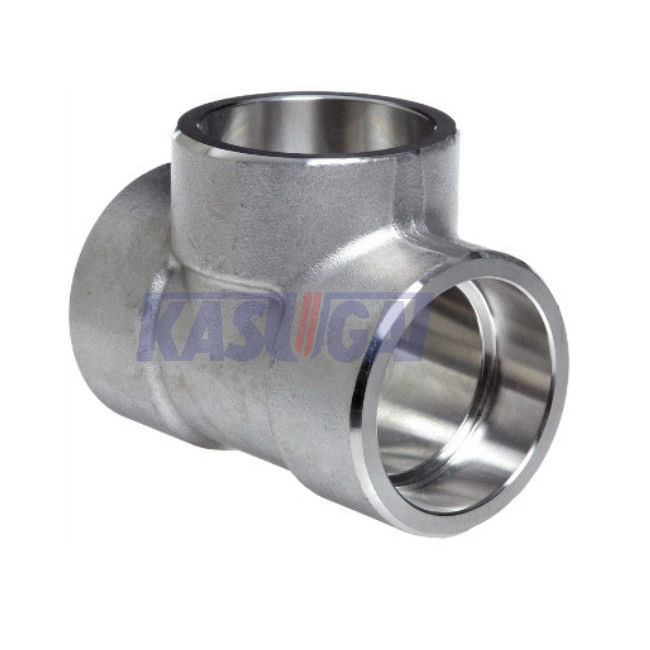

Pièce en t droite forgée à haute pression de la soudure de prise d'acier inoxydable d'ASTM A182 ASME B16.11 (commutateur)
L'information produit
| Nom de produit | Pièce en t droite forgée à haute pression de la soudure de prise d'acier inoxydable d'ASTM A182 ASME B16.11 (commutateur) |
| Classe de grandeur | 1/8" à 4" |
| Classe de pression | Classe 3000 6000 9000 |
| Normes | ASTM A182 |
| Type | Pièce en t droite de la soudure de prise (commutateur) |
| Dimensions | ASME B16.11 |
ASME B16.11 a forgé la pièce en t est un montage à trois voies utilisé pour établir les rapports perpendiculaires dans le tuyau. Les trois débouchés de la pièce en t forgée peuvent être fournis avec l'un ou l'autre d'extrémité de la soudure de douille (commutateur) ou ont fileté l'extrémité (THD). Les pièces en t forgées peuvent être encore classifiées en tant que le type droit (chacun des trois débouchés est la même taille de tuyau) ou réduction du type (le débouché de branche est une plus petite taille de tuyau). Les pièces en t de commutateur d'ASME B16.11 sont disponibles dans la classe d'estimation de pression 3000, 6000, et 9000 ; Les pièces en t d'ASME B16.11 THD sont disponibles dans la classe d'estimation de pression 2000, 3000, et 6000.
Normes et matériaux : ASTM A182 F304
ASTM A182 F304 est des spécifications matérielles de forge pour 304 inoxydables de catégorie et est employé pour des pièces forgéees nues de fabrication ou des produits gorgés et usinés pour des applications impliquant le service à hautes températures.
Composition chimique d'ASTM A182 F304 (%)
| Catégorie | C, maximum | Manganèse, maximum | P, maximum | S, maximum | SI, maximum | Ni | Cr | N |
| F304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0~11.0 | 18.0~20.0· | 0,10 |
Propriétés mécaniques d'ASTM A182 F304
| Catégorie |
Résistance à la traction, minute (MPA) |
La limite conventionnelle d'élasticité, minute (MPA) |
Élongation dans 2inches, minute (%) |
Striction, minute (%) |
Dureté (HBW) |
| F304 | 515 | 205 | 30 | 50 | ﹍ |
ASME B16.11 dimensionne de la pièce en t droite forgée avec des extrémités de la soudure de prise (commutateur)
ASME B16.11 a forgé la pièce en t avec les extrémités de soudure de prise
| NPS | B maximum. |
B mn. |
3000# |
6000# |
| 1/8" | 11,2 | 10,8 | 11,0 | 11,0 |
| 1/4" | 14,6 | 14,2 | 11,0 | 13,5 |
| 3/8" | 18,0 | 17,6 | 13,5 | 15,5 |
| 1/2 » | 22,2 | 21,8 | 15,5 | 19,0 |
| 3/4" | 27,6 | 27,2 | 19,0 | 22,5 |
| 1" | 34,3 | 33,9 | 22,5 | 27,0 |
| 1-1/4 » | 43,1 | 42,7 | 27,0 | 32,0 |
| 1-1/2 » | 49,2 | 48,8 | 32,0 | 38,0 |
| 2" | 61,7 | 61,2 | 38,0 | 41,0 |
| 2-1/2 » | 74,4 | 73,9 | 41,0 | - |
| 3" | 90,3 | 89,8 | 57,0 | - |
| 4" | 115,7 | 115,2 | 66,5 | - |
| NPS | G 3000# mn. |
G 6000# mn. |
G 9000# mn. |
J mn. |
| 1/8" | 2,41 | 3,15 | - | 9,5 |
| 1/4" | 3,02 | 3,68 | - | 9,5 |
| 3/8" | 3,20 | 4,01 | - | 9,5 |
| 1/2 » | 3,73 | 4,78 | 7,47 | 9,5 |
| 3/4" | 3,91 | 5,56 | 7,82 | 12,5 |
| 1" | 4,55 | 6,35 | 9,09 | 12,5 |
| 1-1/4 » | 4,85 | 6,35 | 9,70 | 12,5 |
| 1-1/2 » | 5,08 | 7,14 | 10,15 | 12,5 |
| 2" | 5,54 | 8,74 | 11,07 | 16,0 |
| 2-1/2 » | 7,01 | - | - | 16,0 |
| 3" | 7,62 | - | - | 16,0 |
| 4" | 8,56 | - | - | 19,0 |
| NPS | 3000# | 6000# | 9000# | |||
| D maximum. |
D mn. |
D maximum. |
D mn. |
D maximum. |
D mn. |
|
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| 1/2 » | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4 » | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2 » | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2 » | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C maximum. |
C mn. |
C maximum. |
C mn. |
C maximum. |
C mn. |
|
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| 1/2 » | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4 » | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2 » | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2 » | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
Note générale : toutes les dimensions sont dans le millimètre
Note : : Centre-à-fin de pièce en t ; H : en dehors du diamètre de la bande ; G : épaisseur de paroi minimum ; B : longueur minimum de fil parfait ; L2 : longueur utile de fil externe.
