garnitures d'acier au carbone
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | La norme ANSI B16.11 d'ASTM A234/A420/A105 a forgé |
| Document | Brochure du produit PDF |
L'information produit

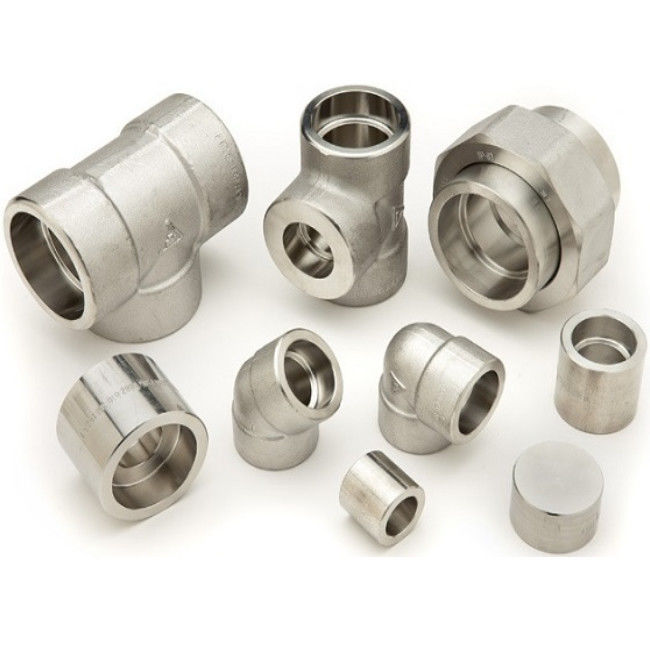

| Nom de produit | ASTM A234/A420/A105 ASME B16.11 a forgé des garnitures d'acier au carbone |
| Classe de grandeur | 1/8" à 4" |
| Type | Coude (90/45), croix, pièce en t, accouplement, demi accouplement, patron, chapeau, couplet, coude de rue, prise, bague |
| Dimensions et normes | ASME B16.11 |
| Épaisseur | Sch 5S à Sch XXS |
| Origine | La Chine |
| Applications | Industrie pétrochimique, huile et industrie du gaz, industrie nucléaire, industrie du papier de pulpe et, recherche et développement, projets et défense méga et industries de développement |
| Revêtement | Immersion noire galvanisée, d'huile de peinture, à froid et chaude galvanisée, peinture antirouille, transparent jaune |
| Caractéristiques |
ASTM A105 ASTM A234 WPB, WPC ASTM A420 WPL3 WPL6, MSS-SP-75 WPHY 42/46/52/56/60/65/70 |
ASTM A234 adaptant la composition chimique (%)
| SI | S | Manganèse | P | C | MOIS | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
ASTM A420 adaptant la composition chimique (%)
| C | Manganèse | P | S | SI | Ni | Cr | MOIS | Cu | Cb | V | |
| WPL3 | 0,2 | 0.31-0.64 | 0,05 | 0,05 | 0.13-0.37 | 3.2-3.8 | |||||
| WPL6 | 0,3 | 0.5-1.35 | 0,035 | 0,04 | 0.15-0.4 | 0,4 | 0,3 | 0,12 | 0,4 | 0,02 | 0,08 |
ASTM A105 adaptant la composition chimique (%)
| Classe en acier |
C maximum |
SI | Manganèse |
P maximum |
S maximum |
Ni maximum |
Cr maximum |
MOIS maximum |
V maximum |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
MSS-SP-75 adaptant la composition chimique (%)
| SI | S | Manganèse | P | C | MOIS | Cr | Ni | Cu | V | Cb | Ti | |
| Maximum | 0,5 | 0,035 | 1,6 | 0,035 | 0,3 | 0,13 | 0,25 | 0,5 | 0,5 | 0,13 | 0,1 | 0,05 |

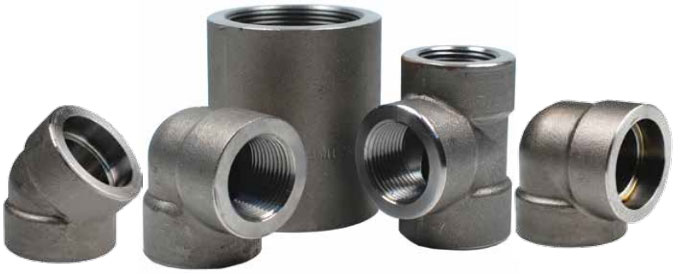

Des garnitures forgées sont utilisées pour des systèmes de tuyauterie en-dessous de 2 ou 4 pouces de diamètre (″ 4 ″ pour garnitures 2000#/3000#, 2 pour garnitures 6000#/9000#), tandis que des garnitures soudées bout à bout sont utilisées pour la tuyauterie de plus grand diamètre.
Les deux types principaux de garnitures forgées sont les soi-disant garnitures de soudure de prise (qui sont reliées dans des tuyaux par des soudures d'angle) et garnitures filetées (le tuyau est vissé sur le montage).
Les ASME B16.11, PS 75, PS 83, caractéristiques de MSS de MSS de PS 95 de MSS couvrent les garnitures forgées (soudure de prise et fileté) pour adapter le carbone d'ASME B36.10 et d'ASME B36.19, l'alliage, l'acier inoxydable et les tuyaux d'alliage de nickel de la petite taille ennuyée.
Des garnitures forgées sont fabriquées des blocs solides d'acier, qui sont usinés pour obtenir la forme exigée finale en dessous des tolérances réglées par les caractéristiques applicables mentionnées ci-dessus. C'est différent des garnitures soudées bout à bout, qui sont fabriquées en coupant, en pliant et en formant les tuyaux d'acier sans couture ou soudés.
La soudure de prise et les garnitures filetées sont disponibles dans les formes multiples (coudes, pièces en t, chapeaux, adaptateurs, accouplements, etc.), les tailles (tailles ennuyées entre 1/8 et 4 pouces, et les estimations comme 2000#, 3000#, 6000#, 9000#) et les catégories matérielles (les plus communs sont ASTM A105, ASTM A350 LF1/2/3/6 pour les bas-températures, ASTM 182 pour des applications corrosives et à hautes températures). La classe du montage représente le maximum permis la pression à la laquelle le dispositif peut résister.
Des garnitures de la classe 3000 sont utilisées pour des tuyaux dans le programme 80/XS ; Classe 6000 pour des tuyaux Sch. 160 ; Garnitures de la classe 9000 pour des tuyaux avec une plus grande épaisseur de paroi (XXS).

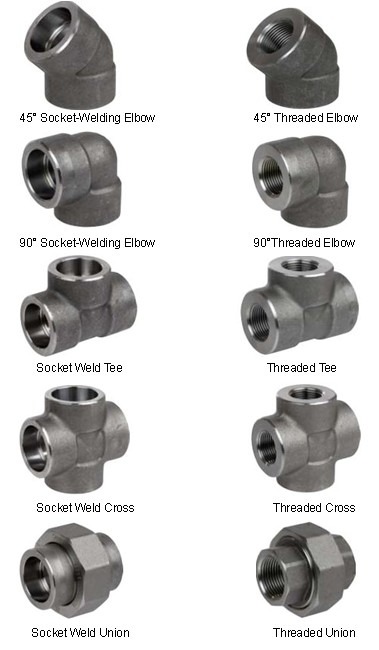

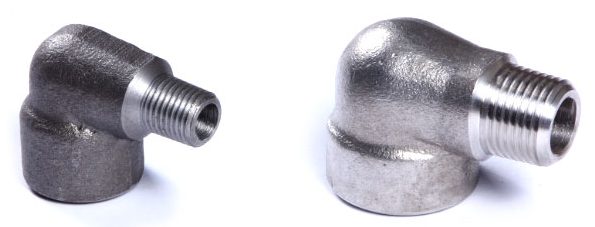

Des coudes forgés sont employés pour changer la direction du système sifflant par 45 ou 90 degrés. Des coudes forgés sont fabriqués selon ASME B16.11 dans diverses catégories matérielles, avec la soudure de prise ou les connexions de tuyau filetées. Un type particulier est le soi-disant « coude de rue ».
Degrés forgés des coudes 45 et 90, coude de rue.

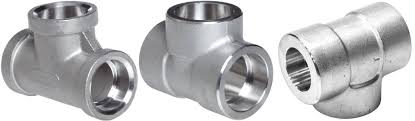

Des pièces en t forgées sont employées pour s'embrancher un tuyau à 90 degrés. Les pièces en t peuvent être droites (égal) ou réduction.
Les pièces en t forgées ASME B16.11 sont disponibles avec la soudure de prise ou les connexions filetées (TNP ou BSP). Les dimensions des pièces en t forgées sont couvertes par le PS 75 de MSS et les caractéristiques d'ASME B16.11.

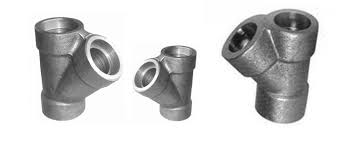

Les parties latérales forgées comportent une forme de Y et sont employées pour s'embrancher un tuyau à 30 degrés (ou à différents angles, selon les caractéristiques sifflantes).
Les prises forgées sont disponibles avec une tête ronde, carrée ou hexagonale et sont employées pour aveugler des tuyaux.
Des bagues hexagonales sont fabriquées selon ASME B16.11 et sont utilisées pour joindre deux articles filetés d'une taille différente.
Les accouplements sont les garnitures forgées construites selon ASME B16.11 et sont employés pour joindre des tuyaux.
Ils sont disponibles dans demi ou normal et avec la soudure de prise ou les connexions filetées (ou une combinaison des deux pour des applications sifflantes spéciales).

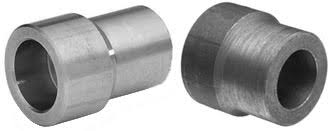

Les réducteurs sont disponibles dans deux types principaux, appelés 1 et 2. Ils sont employés pour relier des tuyaux et pour réduire la taille ennuyée.
Les syndicats sont disponibles dans le mâle à la femelle, femelle aux types, à l'écrou de crochet, et à la conception femelles de Rockwood. Les syndicats sont conformes à la norme de PS 83 de MSS.
ASME B16.11 a forgé des garnitures est disponible avec deux types de connexions d'extrémité, qui s'appellent la « soudure de prise » et « sont filetées » (montré dans l'image).
Des garnitures de soudure de prise sont utilisées pour des applications où des connexions fortes et durables sont exigées. Les garnitures de soudure de prise sont très fiables mais sont longues pour installer dans un système sifflant (dû à la charge de travail lourde provoquée en soudant des opérations sur de petites pièces).
Les garnitures de soudure de prise sont disponibles dans les tailles de 1/8 à 4 pouces et dans les classes entre 2000# et 9000#.
Les demandes typiques de garnitures de soudure de prise sont :

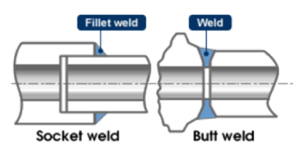

Soudure d'angle contre soudé bout à bout : une connexion de soudage bout à bout comble les lacunes entre deux dispositifs, qui sont taillés à 30 degrés.

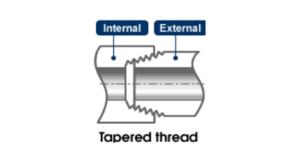

Des garnitures filetées sont utilisées pour les systèmes sifflants moins-critiques, tels que l'alimentation en eau, la lutte anti-incendie, et le refroidissement, ou pour les installations à basse pression pas sujet à la vibration, à l'élongation et aux forces de recourbement. Des garnitures de tuyau filetées pas approprié aux fluides avec les températures constamment changeantes, car les changements soudains peuvent fendre la connexion.
Les deux types principaux de fils sont les BSP et le TNP, qui ne sont pas les compatibles avec l'autre :
BSP signifie « le tuyau standard britannique » et peut être encore divisé en variations (parallèles) de BSPT (conique) et de BSPP. Les fils ont un angle 55° dans ce cas. BSP a fileté des garnitures est moins commun que le TNP a fileté des garnitures dans l'huile et l'industrie du gaz
Le TNP représente « le tuyau national conique » et est la norme dominante pour les garnitures forgées filetées dans l'huile et l'industrie du gaz. Le filetage de TNP est couvert par les spécifications d'ASME B1.20.1 et est basé sur des angles de flanc du fil 60° (contre 55° du type de BSP).
