90 montage soudé bout à bout ASTM A403 de BW WPWX de coude d'acier inoxydable de degré

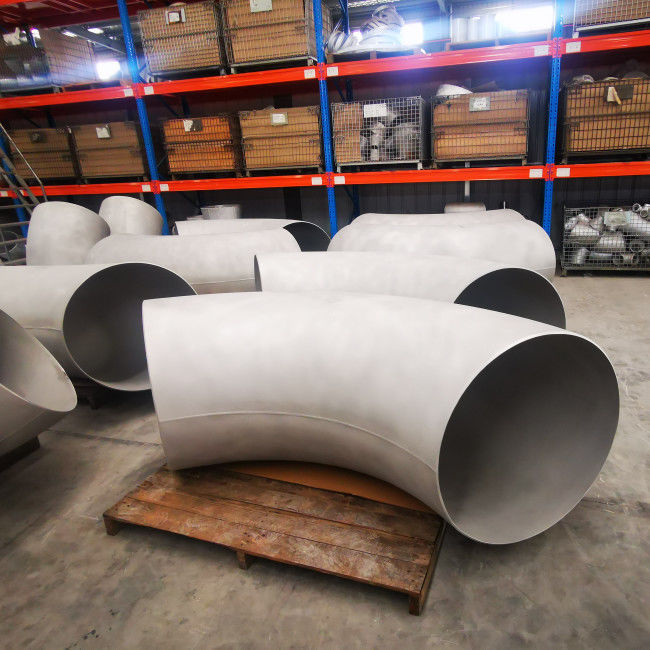

ASTM A403 90 degrés WPWX Coude en acier inoxydable

Selon la direction du fluide des pipelines, le coude peut être divisé en différents degrés, tels que 45 degrés, 90 degrés, 180 degrés, qui sont les degrés les plus courants.Il y a aussi 60° et 120°., pour des conduites spéciales.

Le coude d'acier à 90 degrés fonctionnait pour changer la direction du fluide de 90 degrés, aussi appelé coude vertical.Il est le degré commun dans tous les systèmes de pipelines et le plus utilisé dans tous les degrés différents de coudes. (Comme il est pratique de s'adapter à la construction en acier et structurelle.)

Radius du coude

Si le rayon est le même que le diamètre du tuyau, on l'appelle coude de rayon court, également appelé coude SR, normalement pour les pipelines à basse pression et à basse vitesse.

Si le rayon est plus grand que le diamètre du tuyau, R ≥ 1,5 Diamètre, nous l'appelons un coude de rayon long (LR Elbow), appliqué aux conduites à haute pression et à débit élevé.

Long rayon de 90 degrés coude

Le coude de tuyau en acier LR à 90 degrés est installé entre des tuyaux ou des tubes de différentes longueurs.

Coude court rayon 90 degrés

Le coude SR à 90 degrés est le même que le coude de tuyauterie mentionné ci-dessus, mais le diamètre est plus court.

Catégorisations des équipements de classe WP

Les raccords de classe WP sont subdivisés en trois sous-classes: les classes WP-S, WP-W. et WPWX. Ils sont fabriqués selon les exigences de l'ANSI BI6.9, BI6.11, BI6.28, ou MSS Standard Practice SP-79, et ils ont des valeurs de pression compatibles avec 9.2.

Armatures de classe WP-Ssont celles fabriquées à partir d'un produit sans couture par une méthode de fabrication sans couture (marquées par le symbole de classe WP-S);

Armatures de classe WP-Wcontiennent des soudures dont la fabrication ou la construction a fait l'objet d'une radiographie (marquée par le symbole de classe WP-W);

Classement des raccords WP-WXsont ceux qui contiennent des soudures dont toutes les soudures ont été radiographiées (marquées par le symbole de classe WP-WX).

Informations sur le produit

Matériaux Compositions chimiques

Les raccords en acier inoxydable ASTM A403 se réfèrent au matériau des raccords inoxydables austénitiques forgés et laminés pour tuyaux sous pression.Ils peuvent être utilisés dans de nombreux domaines tels que l'industrie de l'ingénierie, les usines de conversion d'énergie, etc.

Nom de l'entreprise:

1. Lorsqu'une ellipse apparaît dans le tableau, il n'y a pas d'exigence et l'élément doit être analysé ou déclaré.
2. La méthode d'analyse de l'azote doit être convenue entre l'acheteur et le fabricant.
3. Le columbium est de 0,10 à 0,30% et le vanadium de 0,10 à 0,30%.
4. Pour les parois de petit diamètre ou minces, ou les deux, où de nombreux passages de dessin sont nécessaires, un carbone maximum de 0,04% est nécessaire dans les catégories TP304L et TP316L.Les tubes de petit diamètre extérieur sont définis comme ceux dont le diamètre extérieur est inférieur à 0.500in. ((23.7mm) en diamètre extérieur et les tubes à paroi légère comme ceux inférieurs à 0.049in. ((1.24mm) en épaisseur moyenne de paroi

90^oLes dimensions et le poids du coude de la soudure au cul

Radius long (LR) (référence à la norme ASME B16.9)

Radius court (SR) (référence à la norme ASME B16.9)
