Acier inoxydable Stub Ends, garnitures de duplex de tuyau en acier de soudure d'ASTM A815 UNS S31803

Soudage bout à bout d'acier inoxydable de duplex d'ASTM A815 UNS S31803 Stub End

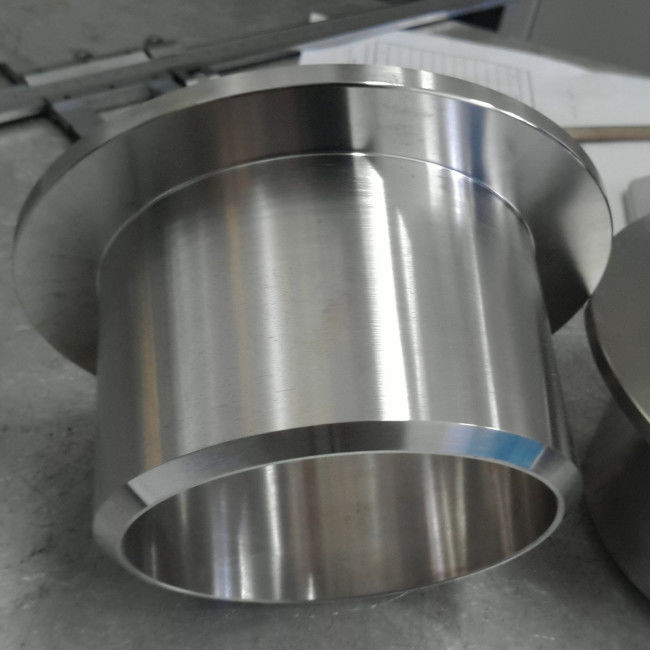

L'extrémité de souche (assemblez à clin) est un montage qui est utilisé remplacent les brides soudées quand l'appui d'une bride de secours tournante est exigé. Et elle peut être fournie dans la dimension standard et non standard de norme ANSI qui est employée pour les tuyaux de communication du diamètre différent.

Stub End Types

L'extrémité de souche sont offertes de trois manières différentes, le type A, B et C. Type A et extrémité de souche de B sont semblables aux garnitures forgées, telles que des coudes et des pièces en t, et le type extrémité de souche de C sont faits dans des tailles adaptées aux besoins du client.

Type A

Le type une extrémité de souche est employé pour la norme assemblent la bride à clin. L'épaisseur de recouvrement sur l'extrémité de souche est supérieur ou égal à l'épaisseur nominale du mur de tuyau. En outre, le rayon faisant le coin externe du type A peut recevoir pour assembler la bride à clin. Le coin intérieur est à angle droit. Le recouvrement a habituellement un visage dentelé usiné.

Type B

Le type extrémité de souche de B est employé pour le glissement standard sur des brides comme brides de recouvrement. L'épaisseur de recouvrement sur ces extrémités courtes est supérieur ou égal à l'épaisseur nominale du mur de tuyau. En outre, le rayon faisant le coin externe de type B est assez petit pour recevoir la bride du glissement o qui peut être employée comme bride de secours. Le coin intérieur est à angle droit. Le recouvrement a habituellement un visage dentelé usiné.

Type C

Le type extrémité de souche de C peut être employé pour la norme assemblent la bride et le glissement à clin sur la bride. Il est évasé laissant un bord arrondi au diamètre intérieur du recouvrement. S'il y a lieu, le rayon peut être fait fermé à une place. L'épaisseur de recouvrement est 75% du mur de tuyau. Le type C est très assez court pour adapter à n'importe quelle bride de secours. Assemblez à clin sur le type C est lisse, et ce n'est pas machine.

Des extrémités de souche sont habituellement fabriquées de deux manières, types A et types B. Elles sont disponibles dans deux de longueur standard, longs (norme ANSI) ou courts modèles (MSS). L'extrémité de la souche Sch5s et 10s sont habituellement offertes dans des longueurs courtes, et les longues longueurs sont disponibles sur l'ordre spécial. L'extrémité de souche de Sch 40s sont fournies dans des longueurs courtes ou longues.

Norme d'ASTM A815

ASTM A815 est les spécifications standard pour montage sifflant de ferrite, de ferrite/austénitique, et martensitique travaillé d'acier inoxydable. Ces spécifications couvrent deux classes générales, wp et CR. Des garnitures de la classe wp sont subdivisées en quatre classes :

WP-S, produits sans couture.

WP-W, produits soudés.

WP-WX, garnitures de tuyau qui contiennent des soudures où toutes les soudures ont été radiographiées.

WP-WU, garnitures qui contiennent des soudures où toutes les soudures ont été par ultrasons examinées.

L'information produit

(UNS S31803) compositions chimiques matérielles

ASME B16.9 Stub End Dimensions (millimètres)
