Monture de soudage bout à bout d'acier inoxydable d'ASTM A403 WP304/L WP316/L WP310S WP321 B16.9

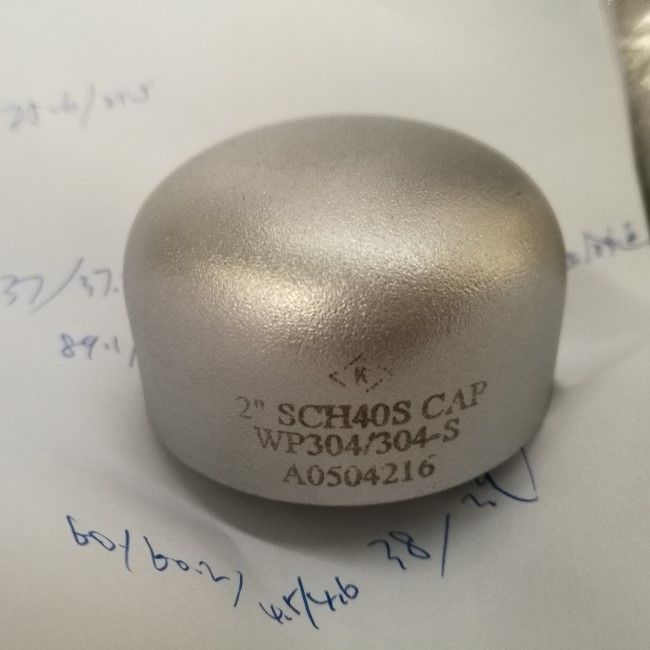

Le chapeau est un montage qui simplifie les récipients à pression ou les extrémités de scellage des tuyaux dans un système. Ils désigné également sous le nom des embouts de tuyau parce qu'un chapeau est utilisé à l'extrémité d'un tuyau. Les chapeaux, une fois attachés correctement fournissent un cachetage étanche. Tandis que plusieurs secteurs industriels utilisent ces garnitures pour sceller des tuyaux ou des récipients à pression. Les chapeaux peuvent également être utilisés pour éliminer la présence des blocs d'air dans des tuyaux, en particulier dans les lignes portant l'eau. Souvent, ils sont employés pour protéger les extrémités d'un tuyau contre l'obtention déformés ou ébréchés par les forces externes. D'ailleurs, l'utilisation d'une monture de soudage bout à bout peut empêcher des dommages des fils internes à l'intérieur du tuyau ou du tube.
L'information produit
| Nom de produit |
Monture de soudage bout à bout d'ASTM A403 B16.9 |
| Classe de grandeur |
1/2 » à 48" |
| Épaisseur de paroi |
Sch5 à Sch160 XXS |
| Normes |
ASTM A403 |
| Catégorie |
WP304/L WP316/L WP310S WP321 |
| Normes de fabrication |
ASME B16.9 MSS-SP-43 |
Dimensions de monture d'ASME B16.9 (millimètres)
Le chapeau est utilisé pour sceller une extrémité ouverte du tuyau. En sifflant l'ingénierie, le chapeau a fait selon ASME B16.9 sera soudé à l'extrémité et n'a pas besoin d'être inclus dans la dimension de longueur de la série de tuyau.
| NPS |
O.D
millimètre
pouce |
E [NOTE (1)]
millimètre
pouce |
E
millimètre
pouce |
E1 [NOTE (2)]
millimètre
pouce |
| 1/2 |
21,3
0,84 |
25
1,00 |
4,57
0,18 |
25
1,00 |
| 3/4 |
26,7
1,05 |
25
1,00 |
3,81
0,15 |
25
1,00 |
| 1 |
33,4
1,32 |
38
1,50 |
4,57
0,18 |
38
1,50 |
| 1-1/4 |
42,2
1,66 |
38
1,50 |
4,83
0,19 |
38
1,50 |
| 1-1/2 |
48,3
1,90 |
38
1,50 |
5,08
0,20 |
38
1,50 |
| 2 |
60,3
2,38 |
38
1,50 |
5,59
0,22 |
44
1,75 |
| 2-1/2 |
73,0
2,88 |
38
1,50 |
7,00
0,28 |
51
2,00 |
| 3 |
88,9
3,50 |
51
2,00 |
7,62
0,30 |
64
2,50 |
| 3-1/2 |
101,6
4,00 |
64
2,50 |
8,13
0,32 |
76
3,00 |
| 4 |
114,3
4,50 |
64
2,50 |
8,64
0,34 |
76
3,00 |
| 5 |
141,3
5,56 |
76
3,00 |
9,65
0,38 |
89
3,50 |
| 6 |
168,3
6,62 |
89
3,50 |
10,92
0,43 |
102
4,00 |
| 8 |
219,1
8,62 |
102
4,00 |
12,70
0,50 |
127
5,00 |
| 10 |
273,0
10,75 |
127
5,00 |
12,70
0,50 |
152
6,00 |
| 12 |
323,8
12,75 |
152
6,00 |
12,70
0,50 |
178
7,00 |
| 14 |
355,6
14,00 |
165
6,00 |
12,70
0,50 |
191
7,50 |
| 16 |
406,4
16,00 |
178
7,00 |
12,70
0,50 |
203
8,00 |
| 18 |
457,0
18,00 |
203
8,00 |
12,70
0,50 |
229
9,00 |
| 20 |
508,0
20,00 |
229
9,00 |
12,70
0,50 |
254
10,00 |
| 22 |
559,0
22,00 |
254
10,00 |
12,70
0,50 |
254
10,00 |
| 24 |
610,0
24,00 |
267
10,50 |
12,70
0,50 |
305
12,00 |
| 26 |
660,0
26,00 |
267
10,50 |
… |
… |
| 28 |
711,0
28,00 |
267
10,50 |
… |
… |
| 30 |
762,0
30,00 |
267
10,50 |
… |
… |
| 32 |
813,0
32,00 |
267
10,50 |
… |
… |
| 34 |
864,0
34,00 |
267
10,50 |
… |
… |
| 36 |
914,0
36,00 |
267
10,50 |
… |
… |
| 38 |
965,0
38,00 |
305
12,00 |
… |
… |
| 40 |
1016,0
40,00 |
305
12,00 |
… |
… |
| 42 |
1067,0
42,00 |
305
12,00 |
… |
… |
| 44 |
1118,0
44,00 |
343
13,50 |
… |
… |
| 46 |
1168,0
46,00 |
343
13,50 |
… |
… |
| 48 |
1219,0
48,00 |
343
13,50 |
… |
… |
*NPS : Taille nominale de tuyau ; O.D : En dehors du diamètre au biseau ; E : Longueur [NOTE (1)] ; E1 : Limitation de l'épaisseur de paroi pour la longueur ; E : Longueur [NOTE (2)].
Compositions chimiques de matériaux
Les garnitures de tuyau d'acier inoxydables d'ASTM A403 se rapporte au matériel de forger et a roulé les garnitures inoxydables austénitiques pour des tuyaux de pression. Les catégories communes sont WP304/L, WP316/L. Elles peuvent être employées dans beaucoup de champs en tant que construction de l'industrie, des usines etc. de conversion d'énergie.
| Catégorie A |
Composition (%) |
| Catégorie wp |
Désignation d'UNS |
C |
Manganèse |
P |
S |
SI |
Ni |
Cr |
MOIS |
Ti |
| WP304 |
S30400 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
8.0-11.0 |
18.0-22.0 |
﹍ |
﹍ |
| WP304L |
S30403 |
0.030E |
2,00 |
0,045 |
0,030 |
1,00 |
8.0-12.0 |
18.0-22.0 |
﹍ |
﹍ |
| WP310S |
S31008 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
19.0-22.0 |
24.0-26.0 |
﹍ |
﹍ |
| WP316 |
S31600 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
|
| WP316L |
S31603 |
0.030E |
2,00 |
0,045 |
0,030 |
1,00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
﹍ |
| Wp321 |
S32100 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
9.0-12.0 |
17.0-19.0 |
﹍ |
G |
Note :
Là où des points de suspension (﹍) apparaissent dans la table, il n'y a aucune condition et l'élément doit être analysé pour ou rapporté
La méthode d'analyse pour l'azote sera une question d'accord entre l'acheteur et le fabricant
Columbium 0.10-0.30% ; Vanadium 0.10-0.30%.
Pour les murs de faible diamètre ou minces, ou chacun des deux, où beaucoup de passages de dessin sont exigés, un maximum de carbone de 0,04% est nécessaire dans les catégories TP304L et TP316L. De petits tubes de diamètre extérieur sont définis en tant que ces moins de 0.500in. (23.7mm) dans le diamètre extérieur et des tubes légers de mur en tant que ceux moins de 0.049in. (1.24mm) dans l'épaisseur de paroi moyenne
