Soudage bout à bout inoxydable de garnitures de tuyau d'acier d'ASTM A403 Stub End WP321 WP310S

Soudage bout à bout d'acier inoxydable d'ASTM A403 Stub End WP304/L WP310S WP316/L WP321

Soudage bout à bout d'acier inoxydable d'ASTM A403 Stub End

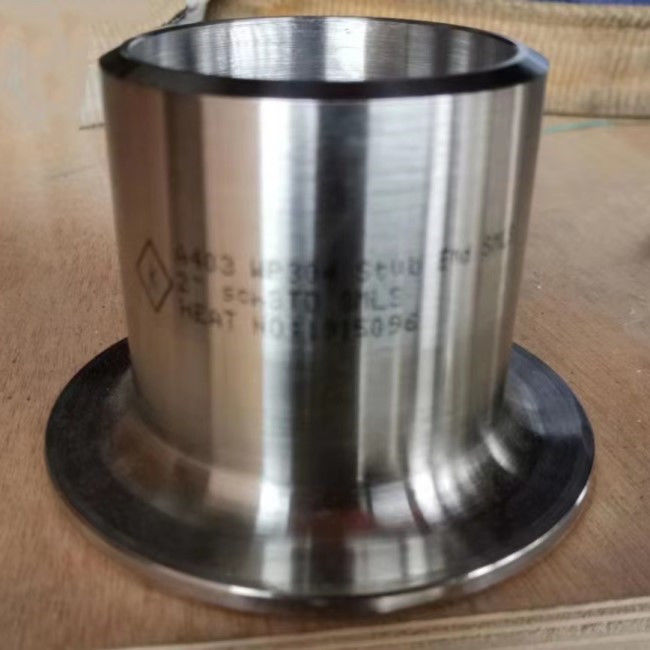

L'extrémité de souche (assemblez à clin) est un montage qui est utilisé remplacent les brides soudées quand l'appui d'une bride de secours tournante est exigé. Et elle peut être fournie dans la dimension standard et non standard de norme ANSI qui est employée pour les tuyaux de communication du diamètre différent.

L'information produit

Stub End Types

L'extrémité de souche sont offertes de trois manières différentes, le type A, B et C. Type A et extrémité de souche de B sont semblables aux garnitures forgées, telles que des coudes et des pièces en t, et le type extrémité de souche de C sont faits dans des tailles adaptées aux besoins du client.

Type A

Le type une extrémité de souche est employé pour la norme assemblent la bride à clin. L'épaisseur de recouvrement sur l'extrémité de souche est supérieur ou égal à l'épaisseur nominale du mur de tuyau. En outre, le rayon faisant le coin externe du type A peut recevoir pour assembler la bride à clin. Le coin intérieur est à angle droit. Le recouvrement a habituellement un visage dentelé usiné.

Type B

Le type extrémité de souche de B est employé pour le glissement standard sur des brides comme brides de recouvrement. L'épaisseur de recouvrement sur ces extrémités courtes est supérieur ou égal à l'épaisseur nominale du mur de tuyau. En outre, le rayon faisant le coin externe de type B est assez petit pour recevoir la bride du glissement o qui peut être employée comme bride de secours. Le coin intérieur est à angle droit. Le recouvrement a habituellement un visage dentelé usiné.

Type C

Le type extrémité de souche de C peut être employé pour la norme assemblent la bride et le glissement à clin sur la bride. Il est évasé laissant un bord arrondi au diamètre intérieur du recouvrement. S'il y a lieu, le rayon peut être fait fermé à une place. L'épaisseur de recouvrement est 75% du mur de tuyau. Le type C est très assez court pour adapter à n'importe quelle bride de secours. Assemblez à clin sur le type C est lisse, et ce n'est pas machine.

Des extrémités de souche sont habituellement fabriquées de deux manières, types A et types B. Elles sont disponibles dans deux de longueur standard, longs (norme ANSI) ou courts modèles (MSS). L'extrémité de la souche Sch5s et 10s sont habituellement offertes dans des longueurs courtes, et les longues longueurs sont disponibles sur l'ordre spécial. L'extrémité de souche de Sch 40s sont fournies dans des longueurs courtes ou longues.

Compositions chimiques de matériaux

Les garnitures de tuyau d'acier inoxydables d'ASTM A403 se rapporte au matériel de forger et a roulé les garnitures inoxydables austénitiques pour des tuyaux de pression. Les catégories communes sont WP304/L, WP316/L. Elles peuvent être employées dans beaucoup de champs en tant que construction de l'industrie, des usines etc. de conversion d'énergie

Note :

Là où des points de suspension (﹍) apparaissent dans la table, il n'y a aucune condition et l'élément doit être analysé pour ou rapporté

La méthode d'analyse pour l'azote sera une question d'accord entre l'acheteur et le fabricant

Columbium 0.10-0.30% ; Vanadium 0.10-0.30%.

Pour les murs de faible diamètre ou minces, ou chacun des deux, où beaucoup de passages de dessin sont exigés, un maximum de carbone de 0,04% est nécessaire dans les catégories TP304L et TP316L. De petits tubes de diamètre extérieur sont définis en tant que ces moins de 0.500in. (23.7mm) dans le diamètre extérieur et des tubes légers de mur en tant que ceux moins de 0.049in. (1.24mm) dans l'épaisseur de paroi moyenne

ASME B16.9 Stub End Dimensions (millimètres)
