Montage de tuyau de la classe 300 d'acier au carbone de bride de la norme ANSI B16.5 ASTM A105
  • Montage de tuyau de la classe 300 d'acier au carbone de bride de la norme ANSI B16.5 ASTM A105
  • Montage de tuyau de la classe 300 d'acier au carbone de bride de la norme ANSI B16.5 ASTM A105
  • Montage de tuyau de la classe 300 d'acier au carbone de bride de la norme ANSI B16.5 ASTM A105
  • Montage de tuyau de la classe 300 d'acier au carbone de bride de la norme ANSI B16.5 ASTM A105
Montage de tuyau de la classe 300 d'acier au carbone de bride de la norme ANSI B16.5 ASTM A105

Montage de tuyau de la classe 300 d'acier au carbone de bride de la norme ANSI B16.5 ASTM A105

Lieu d'origine La Chine
Nom de marque Kasugai
Numéro de modèle Classe 300 de la classe 150 de la norme ANSI B16.5 d'ASTM A105
Document Brochure du produit PDF
Détails de produit
Nom de produit:
Classe 150/Class 300 de bride d'acier au carbone de la norme ANSI B16.5 d'ASTM A105
Taille Ragne:
1/2 » à 24"
Classe de pression:
150 300
Type de visage:
DE WN COMMUTATEUR BL LJ RJ AINSI
Spécifications:
NORME ANSI B16.5
Revêtement:
La peinture antirouille, pourrait et immersion chaude galvanisée, transparent galvanisé et jaune, pe
Mettre en évidence:

Bride de la norme ANSI B16.5 ASTM A105

,

Bride de la classe 300 d'acier au carbone

,

Bride de l'acier au carbone ASTM A105

Conditions de paiement et d'expédition
Quantité de commande min
négociable
Prix
négociable

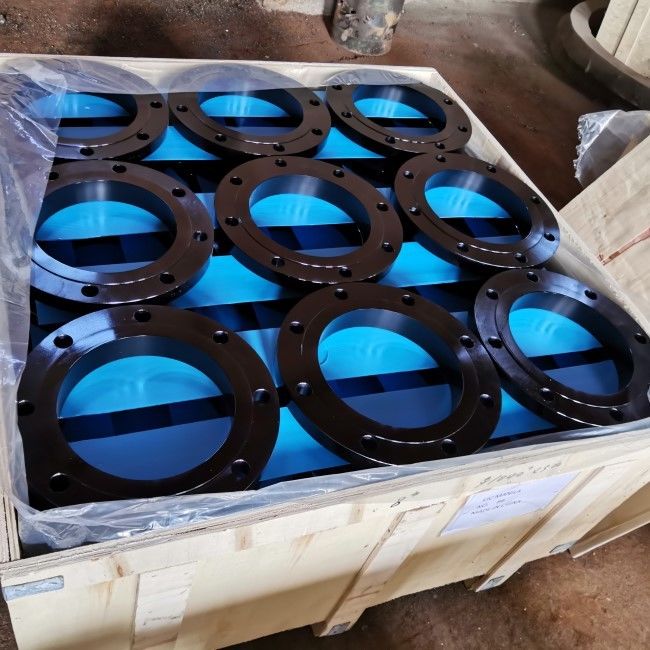

Détails d'emballage
Packng navigable
Délai de livraison
30 - 60 jours ouvrables
Conditions de paiement
L / C, T/T
Capacité d'approvisionnement
800ton par mois
Description de produit

Classe 150/Class 300 de bride d'acier au carbone de la norme ANSI B16.5 d'ASTM A105

ASTM A105 bride est les brides forgées d'acier au carbone pour le service ambiant- et plus à hautes températures dans des systèmes de pression. Ces brides peuvent être fabriquées selon un grand choix de caractéristiques standard couvrant ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, PS 44, api 605 de MSS, et des brides d'api 6A, etc. faites au matériel d'ASTM A105 sont limitées un poids maximum de 4540 kilogrammes.



L'information produit

Nom de produit Bride d'acier au carbone d'ASTM A105 B16.5
Classe de grandeur Dimension : 1/2 » à 24"
Classe de pression Classe 300 de la classe 150
Normes ASTM A105
Type commun de visage DE WN COMMUTATEUR BL LJ RJ AINSI
Spécifications NORME ANSI B16.5
Revêtement La peinture antirouille, pourrait et immersion chaude galvanisée, transparent galvanisé et jaune, peinture noire d'huile



Composition chimique d'ASTM A105 (%)

Classe en acier

C

maximum

 SI Manganèse

P

maximum

S

maximum

Ni

maximum

Cr

maximum

MOIS

maximum

 N
A105 0,35 0.10-0.35 0.60-1.05 0,035 0,040 0,40 0,30 0,12



Propriétés mécaniques d'ASTM A105

Classe en acier Résistance à la traction Limite conventionnelle d'élasticité Élongation dans 2in Striction

Solutioning

La température

 L'extinction se refroidissent
minute minute minute minute minute ci-dessous
A105 485 250 22 30



Dimensions de bride de la norme ANSI B16.5 - classe 150

Montage de tuyau de la classe 300 d'acier au carbone de bride de la norme ANSI B16.5 ASTM A105 0

Diamètre nominal En dehors du diamètre. Épaisseur Longueur par le hub Diamètre de hub Diamètre augmenté de visage. Rayon faisant le coin de trou Profondeur de prise Contre- trou Longueur de fil Trous de boulon
WN

AINSI

Commutateur

TR

 LJ LJ Commutateur TR Diamètre de cercle des boulons. Non Diamètre.
B O t Y1 Y2 Y3 X R r1 D B4 Q C H
15 1/2 89 11,2 47,8 16 30,0 35,1 3 10 Chanfreiné au diamètre principal du fil à 45o 16 60,5 4 16
20 3/4 99 12,7 52,3 16 38,0 42,9 3 11 16 69,8 4 16
25 1 108 14,3 55,6 18 49,5 50,8 3 13 18 79,2 4 16
32 1-1/4 117 15,8 57,2 21 58,5 63,5 5 14 21 88,9 4 16
40 1-1/2 127 17,6 62,0 22 65,0 73,2 6 16 22 98,6 4 16
50 2 152 19,1 63,5 25 77,5 91,9 8 18 25 120,6 4 19
65 2-/21 178 22,4 69,8 28 90,5 104,6 8 19 28 139,7 4 19
80 3 190 23,9 69,8 30 108 127,0 10 21 30 152,4 4 19
90 3-1/2 216 23,9 71,4 32 122 139,7 10   32 177,8 8 19
100 4 229 23,9 76,2 33 135 157,2 11   33 190,5 8 19
125 5 254 23,9 88,9 37 164 185,7 11   37 215,9 8 22
150 6 279 25,4 88,9 40 192 215,9 13   40 241,3 8 22
200 8 343 28,5 101,6 44 246 269,7 13   44,4 298,4 8 22
250 10 406 30,3 101,6 49 305 323,8 13   49,3 362,0 12 22
300 12 483 31,8 114,3 56 365 381,0 13   55,6 431,8 12 26
350 14 535 35,1 127,0 57 79 400 412,8 13   57,2 476,2 12 29
400 16 595 36,6 127,0 64 87 457 469,9 13   63,5 539,8 16 29
450 18 635 39,7 139,7 68 97 505 533,4 13   68,3 577,8 18 32
500 20 700 43,0 144,5 73 103 559 584,2 13   73,2 635,0 20 32
600 24 815 47,8 152,4 83 111 663 692,2 13   82,6 749,3 20 35



Montage de tuyau de la classe 300 d'acier au carbone de bride de la norme ANSI B16.5 ASTM A105 1

Diamètre nominal Dimensions de Ring Joint Flanges Poids (kilogrammes)
Nombre de cannelure Diamètre de la partie augmentée Diamètre de lancement. Profondeur Largeur Rayon en bas

WN

Sch 40

 AINSI BL

Commutateur

Sch 40

 LJ TR
B K P E F r2
15 1/2             0,57 0,41 0,43 0,42 0,46 0,42
20 3/4             0,73 0,59 0,64 0,60 0,65 0,60
25 1 R15 63,5 47,62 6,35 8,74 0,8 1,03 0,79 0,87 0,81 0,86 0,82
32 1-1/4 R17 73,5 57,16 6,35 8,74 0,8 1,33 1,03 1,16 1,05 1,10 1,07
40 1-1/2 R19 83,0 65,07 6,35 8,74 0,8 1,76 1,36 1,58 1,38 1,43 1,41
50 2 R22 102 82,55 6,35 8,74 0,8 2,61 2,10 2,47 2,14 2,20 2,18
65 2-/21 R25 122 101,60 6,35 8,74 0,8 4,08 3,25 4,00 3,34 3,40 3,38
80 3 R29 134 114,30 6,35 8,74 0,8 4,93 3,87 4,95 3,99 4,00 4,05
90 3-1/2 R33 154 131,78 6,35 8,74 0,8 6,12 4,89 6,42   5,06 5,10
100 4 R36 172 149,22 6,35 8,74 0,8 6,96 5,38 7,09   5,55 5,63
125 5 R40 194 171,45 6,35 8,74 0,8 8,83 6,29 8,72   6,43 6,68
150 6 R43 219 193,68 6,35 8,74 0,8 10,9 7,77 11,4   7,89 8,27
200 8 R48 274 247,65 6,35 8,74 0,8 17,9 12,4 19,6   12,6 12,6
250 10 R52 331 304,80 6,35 8,74 0,8 25,0 17,6 29,1   17,8 17,6
300 12 R56 407 381,00 6,35 8,74 0,8 38,7 27,7 43,8   28,1 27,8
350 14 R59 426 396,88 6,35 8,74 0,8 51 35,3 59   47,6 35,2
400 16 R64 483 454,02 6,35 8,74 0,8 64 44,9 77   63,5 45,3
450 18 R68 547 517,52 6,35 8,74 0,8 75 49,3 94   72,6 49,7
500 20 R72 597 558,80 6,35 8,74 0,8 94 63 123   88,5 63,5
600 24 R76 712 673,10 6,35 8,74 0,8 133 89 188   124,7 90,5



Dimensions de bride de la norme ANSI B16.5 - classe 300

Montage de tuyau de la classe 300 d'acier au carbone de bride de la norme ANSI B16.5 ASTM A105 0

Diamètre nominal En dehors du diamètre. Épaisseur Longueur par le hub Diamètre de hub Diamètre augmenté de visage. Rayon faisant le coin de trou Profondeur de prise Contre- trou Longueur de fil Trous de boulon
WN

AINSI

Commutateur

TR

 LJ LJ Commutateur TR Diamètre de cercle des boulons. Non Diamètre.
B O t Y1 Y2 Y3 X R r1 D B4 Q C H
15 1/2 95 14,3 52,3 22 38,0 35,1 3 10 23,5 15,7 66,5 4 16
20 3/4 117 15,8 57,2 25 48,0 42,9 3 11 29,0 15,7 82,6 4 19
25 1 124 17,6 62,0 27 54,0 50,8 3 13 36,0 17,5 88,9 4 19
32 1-1/4 133 19,1 65,0 27 63,4 63,5 5 14 44,5 20,6 98,6 4 19
40 1-1/2 155 20,6 6,3 30 70,0 73,2 6 16 50,5 22,4 114,3 4 22
50 2 165 22,4 69,8 33 84,0 91,9 8 18 63,5 28,4 127,0 8 19
65 2-/21 190 25,4 76,2 38 100 104,6 8 19 76,0 31,8 149,4 8 22
80 3 210 28,5 79,2 43 117 127,0 10 21 92,0 31,8 168,1 8 22
90 3-1/2 229 30,3 81,0 44 133 139,7 10   105,0 36,6 184,2 8 22
100 4 254 31,8 85,9 48 146 157,2 11   118,0 36,6 200,2 8 22
125 5 279 35,1 98,6 51 178 185,7 11   145,0 42,9 235,0 8 22
150 6 318 36,6 98,6 52 206 215,9 13   171,0 46,0 269,7 12 22
200 8 381 41,2 111,3 62 260 269,7 13   222,0 50,8 330,2 12 26
250 10 444 47,8 117,3 67 95 321 323,8 13   276,0 55,6 387,4 16 29
300 12 520 50,8 130,0 73 102 375 381,0 13   329,0 60,5 450,8 16 32
350 14 585 53,9 142,7 76 111 425 412,8 13   360,0 63,5 514,4 20 32
400 16 650 57,2 146,0 83 121 483 469,9 13   411,0 68,3 571,5 20 35
450 18 710 60,5 158,8 89 130 533 533,4 13   462,0 69,8 628,6 24 35
500 20 775 63,5 162,1 95 140 587 584,2 13   513,0 73,2 685,8 24 35
600 24 915 69,9 168,1 106 152 702 692,2 13   614,0 82,6 812,8 24 42

Montage de tuyau de la classe 300 d'acier au carbone de bride de la norme ANSI B16.5 ASTM A105 1

Diamètre nominal Dimensions de Ring Joint Flanges Poids (kilogrammes)
Nombre de cannelure Diamètre de la partie augmentée Diamètre de lancement. Profondeur Largeur Rayon en bas

WN

Sch 40

 AINSI BL

Commutateur

Sch 40

 LJ TR
B K P E F r2
15 1/2 R11 51,0 34,14 5,56 7,14 0,8 0,75 0,65 0,65 0,66 0,71 0,65
20 3/4 R13 63,5 42,88 6,35 8,74 0,8 1,27 1,11 1,11 1,14 1,20 1,10
25 1 R16 70,0 50,80 6,35 8,74 0,8 1,64 1,39 1,43 1,43 1,49 1,35
32 1-1/4 R18 79,5 60,32 6,35 8,74 0,8 2,07 1,70 1,83 1,75 1,81 1,69
40 1-1/2 R20 90,5 68,28 6,35 8,74 0,8 2,94 2,51 2,69 2,58 2,66 2,54
50 2 R23 108 82,55 7,92 11,91 0,8 3,45 2,91 3,22 2,97 3,02 2,92
65 2-/21 R26 127 101,60 7,92 11,91 0,8 5,10 4,22 4,86 4,41 4,37 4,24
80 3 R31 147 123,82 7,92 11,91 0,8 6,25 5,88 6,83 6,15 6,04 5,94
90 3-1/2 R34 159 131,78 7,92 11,91 0,8 8,78 7,44 8,85   7,64 7,90
100 4 R37 175 149,22 7,92 11,91 0,8 11,4 9,73 11,8   9,98 9,71
125 5 R41 210 180,98 7,92 11,91 0,8 15,4 12,5 15,8   12,7 12,4
150 6 R45 242 211,12 7,92 11,91 0,8 19,8 16,2 21,3   16,5 16,2
200 8 R49 302 269,88 7,92 11,91 0,8 30,5 24,8 34,6   25,2 24,8
250 10 R53 356 323,85 7,92 11,91 0,8 44,1 35,5 54   40,2 35,9
300 12 R57 413 381,00 7,92 11,91 0,8 64 51 79   58 51,5
350 14 R61 458 419,90 7,92 11,91 0,8 88 70 106   86,2 70,1
400 16 R65 508 469,90 7,92 11,91 0,8 113 90 139   113,4 90,4
450 18 R69 575 533,40 7,92 11,91 0,8 138 109 175   133,8 109,0
500 20 R73 635 584,20 9,52 13,49 1,5 169 135 221   167,8 136,0
600 24 R77 750 692,15 11,13 16,66 1,5 249 204 341   249,5 204,0



Étiquettes:

Bride de soudure de cou,

bride augmentée de visage,

Bride forgée par acier au carbone
