Bride d'acier au carbone
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | Classe 75 de la série B d'ASME B16.47 150 300 400 600 900 |
| Document | Brochure du produit PDF |

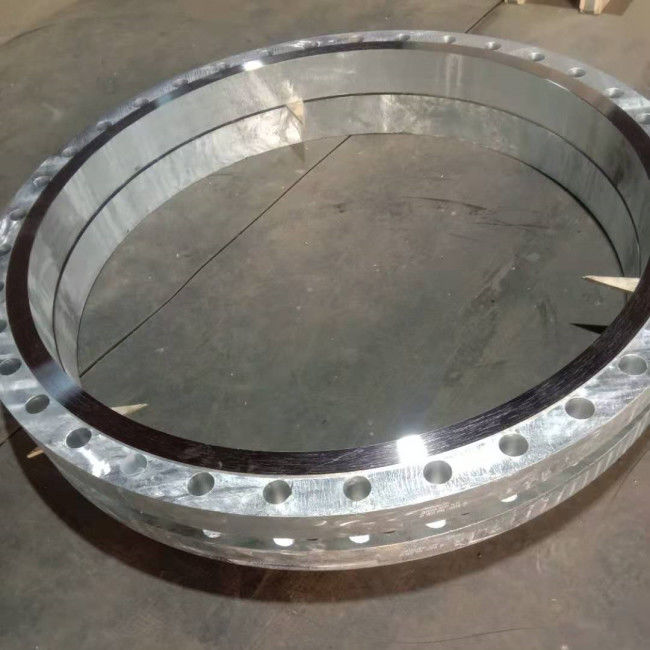

Classe 75 de bride d'acier au carbone de la série B d'ASME B16.47 150 300 400 600 900
L'information produit
| Nom de produit | Bride d'acier au carbone de la série B d'ASME B16.5 |
| Classe de grandeur | Dimension : 26" à 60" |
| Classe de pression | Classe 75 150 300 400 600 900 |
| Matériaux | ASTM A105 A350 A352 A216 A217 A203 A515 A516 A537 |
| Type commun de visage | Cou de soudure (WN) aveugle (BL) |
| Spécifications | NORME ANSI B16.47 B |
| Revêtement | La peinture antirouille, pourrait et immersion chaude galvanisée, transparent galvanisé et jaune, peinture noire d'huile |
Les brides d'ASME B16.47 se rapportent à des brides de tuyau de grand diamètre construites selon ASME B16.47, qui couvre des estimations de la pression-température, matériaux, dimensions, tolérances, marquant, et déterminant les brides. Ces brides peuvent être équipées dans les tailles NPS 26 à NPS 60 de désignations de classe d'estimation 75, 150, 300, 400, 600, et 900. NPS est la désignation pour la taille nominale de bride. On le lie au diamètre nominal de référence, DN, utilisé dans normes internationales et autres. Pour des tailles de bride couvertes dans ASME B16.47, les relations sont DN = 25 le × NPS. Les valeurs d'états de spécifications standard dans le SI métrique et les unités usuelles des États-Unis, sauf que le diamètre des boulons et des trous de boulon de bride sont exprimées en unités de pouce seulement.
La série B d'ASME B16.47 spécifie des dimensions de bride pour les brides compactes qui, dans la plupart des cas, ont de plus petits diamètres de cercle des boulons que la série A bride. Sur demande de l'institut américain de pétrole (api), des dimensions de bride des séries B d'ASME B16.47 sont fournies selon la norme 605 d'api.
Matériaux et fabrication
En particulier, des brides forgées, construites selon la série A d'ASME B16.47 ou les séries B, seront fabriquées comme une seule pièce selon les spécifications matérielles applicables. Le processus de forge, ou meurent pièce forgéee ou la pièce forgéee d'ouvert-matrice, est une opération de travail chaude en plastique compressive qui consolide le matériel à l'écoulement dans la direction la plus favorable pour résister aux efforts a rencontré en service.
| Groupe non. | Pièces forgéees | Bâtis | Plats |
| 1,1 | A105 | A216 Gr.WCB | A515 Gr.70 |
| 1,1 | A350 Gr.IF2 | - | A516 Gr.70 |
| 1,1 | - | - | A537 Cl.1 |
| 1,1 | A350 Gr.IF6 Cl.1 | - | - |
| 1,1 | A350 Gr.IF3 | - | - |
| 1,2 | - | A216 Gr.WCC | - |
| 1,2 | - | A352 Gr.LCC | - |
| 1,2 | Cl2 d'A350 Gr.IF6 | - | - |
| 1,2 | - | A352 Gr.LC2 | A203 Gr.B |
| 1,2 | - | A352 Gr.LC3 | A203 Gr.E |
| 1,3 | - | A352 Gr.LCB | A515 Gr.65 |
| 1,3 | - | - | A516 Gr.65 |
| 1,3 | - | - | A203 Gr.A |
| 1,3 | - | - | A203 Gr.D |
| 1,3 | - | A217 Gr.WC1 | - |
| 1,3 | - | A352 Gr.LC1 | - |
Major Materials Chemical Composition et propriétés mécaniques
Composition chimique d'ASTM A105 (%)
| Classe en acier |
C maximum |
SI | Manganèse |
P maximum |
S maximum |
Ni maximum |
Cr maximum |
MOIS maximum |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Propriétés mécaniques d'ASTM A105
| Classe en acier | Résistance à la traction | Limite conventionnelle d'élasticité | Élongation dans 2in | Striction |
Solutioning La température |
L'extinction se refroidissent |
| minute | minute | minute | minute | minute | ci-dessous | |
| A105 | 485 | 250 | 22 | 30 |
Composition chimique de matériaux de bride d'ASTM A350
| Catégorie | Composition, % | ||||||
| Catégorie LF1 | Catégorie LF2 | Catégorie LF3 | Catégorie LF5 | Catégorie LF6 | Catégorie LF9 | Catégorie LF787 | |
| C (maximum) | 0,30 | 0,30 | 0,20 | 0.20-0.35 | 0,22 | 0,20 | 0,70 |
| Manganèse | 0.60-1.35 | 0.60-1.35 | 0.90max | 0.60-1.35 | 1.15-1.50 | 0.40-1.06 | 0.40-0.70 |
| P | 0,035 | 0,035 | 0,035 | 0,035 | 0,025 | 0,035 | 0,025 |
| S (maximum) | 0,04 | 0,04 | 0,04 | 0,04 | 0,025 | 0,04 | 0,025 |
| SiA | 0.15-0.30 | 0.15-0.30 | 0.20-0.35 | 0.20-0.35 | 0.15-0.30 | ﹍ | 0,40 maximum |
| Ni | 0,40 maxB | 0,40 maxB | 3.30-3.70 | 1.0-2.0 | 0,40 maxB | 1.60-2.24 | 0.70-1.0 |
| Cr | 0,30 maxB, C | 0,30 maxB, C | 0,30 maxC | 0,30 maxC | 0,30 maxB, C | 0,30 maxC | 0.60-0.90 |
| MOIS | 0,12 maxB, C | 0,12 maxB, C | 0,12 maxC | 0,12 maxC | 0,12 maxB, C | 0,12 maxC | 0.15-0.25 |
| Cu | 0,40 maxB | 0,40 maxB | 0,40 maximum | 0,40 maximum | 0,40 maxB | 0.75-1.25 | 1.0-1.3 |
| Cb | 0,02 maxD | 0,02 maxD | 0,02 maximum | 0,02 maximum | 0,02 maximum | 0,02 maximum | 0,02 minutes |
| V | 0,08 maximum | 0,08 maximum | 0,03 maximum | 0,03 maximum | 0.04-0.11 | 0,03 maximum | 0,03 maximum |
| N | ﹍ | ﹍ | ﹍ | ﹍ | 0.01-0.03 | ﹍ | ﹍ |
Quand la carbone-désoxydation de vide est exigée par la condition supplémentaire S4, le contenu de silicium sera o.12%
B la somme de cuivre, de nickel, de chrome, de vanadium et de molybdène ne dépassera pas 1,00% sur l'analyse de la chaleur
C la somme de chrome et de molybdène ne dépassera pas 0,32% sur l'analyse de la chaleur.
D par accord, la limite pour le columbium peut être augmenté jusqu'à 0,05% sur l'analyse de la chaleur et 0,06% sur l'analyse de produit.
Propriétés mécaniques d'ASTM A350
| Évaluez/classe | Résistance à la traction | Minute de limite conventionnelle d'élasticité | Élongation, minute | Dureté, maximum | ||
| ksi | MPA | ksi | MPA | % | HBW | |
| LFI CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF5 CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF2 CL1 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| CL2 LF2 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF3 CL1 | 70-95 | 485-655 | 37,5 | 260 | 22 | 197 |
| CL2 LF3 | 70-95 | 485-655 | 37,5 | 260 | 22 | 197 |
| CL2 LF5 | 70-95 | 485-655 | 37,5 | 260 | 22 | 197 |
| LF6 CL1 | 66-91 | 455-630 | 52 | 360 | 22 | 197 |
| CL2 LF6 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF6 CL3 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF9 | 63-88 | 435-605 | 46 | 315 | 25 | 197 |
| CL2 LF787 | 65-85 | 450-585 | 55 | 380 | 20 | 197 |
| LF787 CL3 | 75-95 | 515-655 | 65 | 450 | 20 | 197 |
La série B d'ASME B16.47 bride des dimensions par la classe (les millimètres)
Les dimensions de brides de la série B d'ASME B16.47 classent 75 (les millimètres)
|
NPS Pouce |
En dehors du diamètre. | Diamètre de cercle des boulons | Diamètre de rf | Diamètre de hub | Diamètre de dessus de hub | Min Thickness | Y | Trous de boulon | r | |||
| D | K | G | X | TBL | TWN | Nombres |
D Pouce |
L Pouce |
||||
| 26 | 760 | 723,9 | 705 | 676 | 661,9 | 31,9 | 31,9 | 57 | 36 | 3/4 | 5/8 | 8 |
| 28 | 815 | 774,7 | 756 | 727 | 712,7 | 31,9 | 31,9 | 60 | 40 | 3/4 | 5/8 | 8 |
| 30 | 865 | 825,5 | 806 | 778 | 763,5 | 31,9 | 31,9 | 64 | 44 | 3/4 | 5/8 | 8 |
| 32 | 915 | 876,3 | 857 | 829 | 814,3 | 35,0 | 33,5 | 68 | 48 | 3/4 | 5/8 | 8 |
| 34 | 965 | 927,1 | 908 | 879 | 865,1 | 36,6 | 33,5 | 72 | 52 | 3/4 | 5/8 | 8 |
| 36 | 1035 | 992,2 | 965 | 935 | 915,9 | 40,9 | 35,0 | 84 | 40 | 7/8 | 3/4 | 10 |
| 38 | 1085 | 1043,0 | 1016 | 986 | 966,7 | 43,0 | 36,6 | 87 | 40 | 7/8 | 3/4 | 10 |
| 40 | 1135 | 1093,8 | 1067 | 1037 | 1017,5 | 43,0 | 36,6 | 91 | 44 | 7/8 | 3/4 | 10 |
| 42 | 1185 | 1144,6 | 1118 | 1087 | 1068,3 | 46,3 | 38,2 | 94 | 48 | 7/8 | 3/4 | 10 |
| 44 | 1250 | 1203,3 | 1175 | 1140 | 1119,1 | 47,7 | 41,4 | 103 | 36 | 1 | 7/8 | 10 |
| 46 | 1300 | 1254,1 | 1226 | 1191 | 1169,9 | 49,3 | 43,0 | 106 | 40 | 1 | 7/8 | 10 |
| 48 | 1355 | 1304,9 | 1276 | 1241 | 1220,7 | 52,5 | 44,6 | 110 | 44 | 1 | 7/8 | 10 |
| 50 | 1405 | 1355,7 | 1327 | 1294 | 1271,5 | 54,1 | 46,2 | 114 | 44 | 1 | 7/8 | 10 |
| 52 | 1455 | 1409,7 | 1378 | 1345 | 1322,3 | 55,7 | 46,2 | 119 | 48 | 1 | 7/8 | 10 |
| 54 | 1510 | 1460,5 | 1429 | 1397 | 1373,1 | 58,9 | 47,8 | 124 | 48 | 1 | 7/8 | 10 |
| 56 | 1575 | 1520,8 | 1486 | 1451 | 1423,9 | 60,4 | 49,3 | 133 | 40 | 1-1/8 | 1 | 11 |
| 58 | 1625 | 1571,6 | 1537 | 1502 | 1474,7 | 62,0 | 50,9 | 137 | 44 | 1-1/8 | 1 | 11 |
| 60 | 1675 | 1622,4 | 1588 | 1553 | 1525,5 | 65,2 | 54,1 | 143 | 44 | 1-1/8 | 1 | 11 |
Les dimensions de brides de la série B d'ASME B16.47 classent 150 (les millimètres)
|
NPS Pouce |
En dehors du diamètre. | Diamètre de cercle des boulons | Diamètre de rf | Diamètre de hub | Diamètre de dessus de hub | Min Thickness | Y | Trous de boulon | r | |||
| D | K | G | X | TBL | TWN | Nombres |
D Pouce |
L Pouce |
||||
| 26 | 785 | 744,5 | 711 | 684 | 661,9 | 43,0 | 39,8 | 87 | 36 | 7/8 | 3/4 | 10 |
| 28 | 835 | 795,3 | 762 | 735 | 712,7 | 46,2 | 43,0 | 94 | 40 | 7/8 | 3/4 | 10 |
| 30 | 885 | 846,1 | 813 | 787 | 763,5 | 49,3 | 43,0 | 98 | 44 | 7/8 | 3/4 | 10 |
| 32 | 940 | 900,1 | 864 | 840 | 814,3 | 52,5 | 44,6 | 106 | 48 | 7/8 | 3/4 | 10 |
| 34 | 1005 | 957,3 | 921 | 892 | 865,1 | 55,7 | 47,7 | 109 | 40 | 1 | 7/8 | 10 |
| 36 | 1055 | 1009,6 | 972 | 945 | 915,9 | 57,3 | 50,9 | 116 | 44 | 1 | 7/8 | 10 |
| 38 | 1125 | 1070,0 | 1022 | 997 | 968,2 | 62,0 | 52,5 | 122 | 40 | 1-1/8 | 1 | 10 |
| 40 | 1175 | 1120,8 | 1080 | 1049 | 1019,0 | 65,2 | 54,1 | 127 | 44 | 1-1/8 | 1 | 10 |
| 42 | 1225 | 1171,6 | 1130 | 1102 | 1069,8 | 66,8 | 57,3 | 132 | 48 | 1-1/8 | 1 | 11 |
| 44 | 1275 | 1222,4 | 1181 | 1153 | 1120,6 | 70,0 | 58,9 | 135 | 52 | 1-1/8 | 1 | 11 |
| 46 | 1340 | 1284,3 | 1235 | 1205 | 1171,4 | 73,1 | 60,4 | 143 | 40 | 1-1/4 | 1-1/8 | 11 |
| 48 | 1390 | 1335,1 | 1289 | 1257 | 1222,2 | 76,3 | 63,6 | 148 | 44 | 1-1/4 | 1-1/8 | 11 |
| 50 | 1445 | 1385,9 | 1340 | 1308 | 1273,0 | 79,5 | 66,8 | 152 | 48 | 1-1/4 | 1-1/8 | 11 |
| 52 | 1495 | 1436,7 | 1391 | 1360 | 1323,8 | 82,7 | 68,4 | 156 | 52 | 1-1/4 | 1-1/8 | 11 |
| 54 | 1550 | 1492,2 | 1441 | 1413 | 1374,6 | 85,8 | 70,0 | 160 | 56 | 1-1/4 | 1-1/8 | 11 |
| 56 | 1600 | 1543,0 | 1492 | 1465 | 1425,4 | 89,0 | 71,6 | 165 | 60 | 1-1/4 | 1-1/8 | 14 |
| 58 | 1675 | 1611,3 | 1543 | 1516 | 1476,2 | 91,9 | 73,1 | 173 | 48 | 1-3/8 | 1-1/4 | 14 |
| 60 | 1725 | 1662,1 | 1600 | 1570 | 1527,0 | 95,4 | 74,7 | 178 | 52 | 1-3/8 | 1-1/4 | 14 |
Les dimensions de brides de la série B d'ASME B16.47 classent 300 (les millimètres)
|
NPS Pouce |
En dehors du diamètre. | Diamètre de cercle des boulons | Diamètre de rf | Diamètre de hub | Diamètre de dessus de hub | Min Thickness | Y | Trous de boulon | r | |||
| D | K | G | X | TBL | TWN | Nombres |
D Pouce |
L Pouce |
||||
| 26 | 865 | 803,3 | 737 | 702 | 665,2 | 87,4 | 87,7 | 143 | 32 | 1-3/8 | 1-1/4 | 14 |
| 28 | 920 | 857,2 | 787 | 756 | 716,0 | 87,4 | 87,4 | 148 | 36 | 1-3/8 | 1-1/4 | 14 |
| 30 | 990 | 920,8 | 845 | 813 | 768,4 | 92,1 | 92,1 | 156 | 36 | 1-1/2 | 1-3/8 | 14 |
| 32 | 1055 | 977,9 | 902 | 864 | 819,2 | 101,6 | 101,6 | 167 | 32 | 1-5/8 | 1-1/2 | 16 |
| 34 | 1110 | 1031,9 | 953 | 918 | 870,0 | 101,6 | 101,6 | 171 | 36 | 1-5/8 | 1-1/2 | 16 |
| 36 | 1170 | 1089,0 | 1010 | 965 | 920,8 | 101,6 | 101,6 | 179 | 32 | 1-3/4 | 1-5/8 | 16 |
| 38 | 1220 | 1139,8 | 1060 | 1016 | 971,6 | 109,6 | 109,6 | 191 | 36 | 1-3/4 | 1-5/8 | 16 |
| 40 | 1275 | 1190,6 | 1114 | 1067 | 1022,4 | 114,3 | 114,3 | 197 | 40 | 1-3/4 | 1-5/8 | 16 |
| 42 | 1335 | 1244,6 | 1168 | 1118 | 1074,7 | 117,5 | 117,5 | 203 | 36 | 1-7/8 | 1-3/4 | 16 |
| 44 | 1385 | 1295,4 | 1219 | 1173 | 1125,5 | 125,5 | 125,5 | 213 | 40 | 1-7/8 | 1-3/4 | 16 |
| 46 | 1460 | 1365,2 | 1270 | 1229 | 1176,3 | 128,6 | 127,0 | 221 | 36 | 2 | 1-7/8 | 16 |
| 48 | 1510 | 1416,0 | 1327 | 1278 | 1227,1 | 133,4 | 127,0 | 222 | 40 | 2 | 1-7/8 | 16 |
| 50 | 1560 | 1466,8 | 1378 | 1330 | 1277,9 | 138,2 | 136,6 | 233 | 44 | 2 | 1-7/8 | 16 |
| 52 | 1615 | 1517,6 | 1429 | 1383 | 1328,7 | 142,6 | 141,3 | 241 | 48 | 2 | 1-7/8 | 16 |
| 54 | 1675 | 1578,0 | 1480 | 1435 | 1379,5 | 147,7 | 135,0 | 238 | 48 | 2 | 1-7/8 | 16 |
| 56 | 1765 | 1651,0 | 1537 | 1494 | 1430,3 | 155,4 | 152,4 | 267 | 36 | 2-3/8 | 2-1/4 | 17 |
| 58 | 1825 | 1712,9 | 1594 | 1548 | 1481,1 | 160,4 | 152,4 | 273 | 40 | 2-3/8 | 2-1/4 | 17 |
| 60 | 1880 | 1763,7 | 1651 | 1599 | 1531,9 | 165,1 | 149,3 | 270 | 40 | 2-3/8 | 2-1/4 | 17 |
