Bride d'acier au carbone
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | DIN2501 PN16 AINSI |
| Document | Brochure du produit PDF |

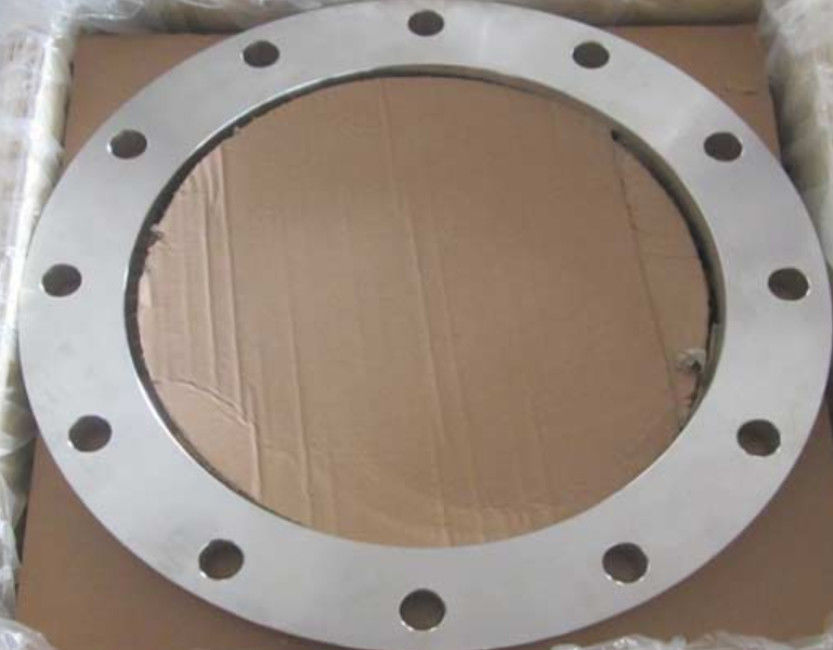

Bride sans lacets d'acier au carbone de DIN2501 PN16
DIN 2501 est une norme allemande pour les brides industrielles
L'information produit
| Nom de produit | Bride sans lacets de l'acier au carbone PN16 DIN 2501 |
| Classe de grandeur | Dimension : 1/2 » à 48" |
| Classe de pression | PN16 |
| Normes | DIN2501 |
| Type de visage | Chaussure sans lacets (AINSI) |
| Revêtement | La peinture antirouille, pourrait et immersion chaude galvanisée, transparent galvanisé et jaune, peinture noire d'huile |
Dimensions sans lacets de brides de DIN2501 PN16 (millimètres)
| DN |
Taille de tuyau Pouce |
O.D. | Identification. | Trous de boulon | Épaisseur |
Poids (kilogramme) |
||
| Diamètre de cercle des boulons. | Diamètre de boulon. | Nombres | ||||||
| D | K | H | T | |||||
| 200 | 8 | 340 | 221,5 | 295 | 22 | 12 | 26 | 10,0 |
| 250 | 10 | 405 | 276,5 | 355 | 26 | 12 | 29 | 14,3 |
| 300 | 12 | 460 | 327,5 | 410 | 26 | 12 | 32 | 19,1 |
| 350 | 14 | 520 | 359,5 | 470 | 26 | 16 | 35 | 28,4 |
| 400 | 16 | 580 | 411,0 | 525 | 30 | 16 | 38 | 36,1 |
| 450 | 18 | 640 | 462,0 | 585 | 30 | 20 | 42 | 46,3 |
| 500 | 20 | 715 | 513,5 | 650 | 33 | 20 | 46 | 64,5 |
| 600 | 24 | 840 | 616,5 | 770 | 36 | 20 | 55 | 101,9 |
| 700 | 28 | 910 | 716,0 | 840 | 36 | 24 | 63 | 110,5 |
| 800 | 32 | 1025 | 817,6 | 950 | 39 | 24 | 74 | 157,8 |
| 900 | 36 | 1125 | 893,8 | 1050 | 39 | 28 | 82 | 214,3 |
| 1000 | 40 | 1255 | 995,4 | 1170 | 42 | 28 | 90 | 297,4 |
