Glissement sur le montage de tuyau industriel de bride d'acier au carbone DIN 2501 PN10
  • Glissement sur le montage de tuyau industriel de bride d'acier au carbone DIN 2501 PN10
  • Glissement sur le montage de tuyau industriel de bride d'acier au carbone DIN 2501 PN10

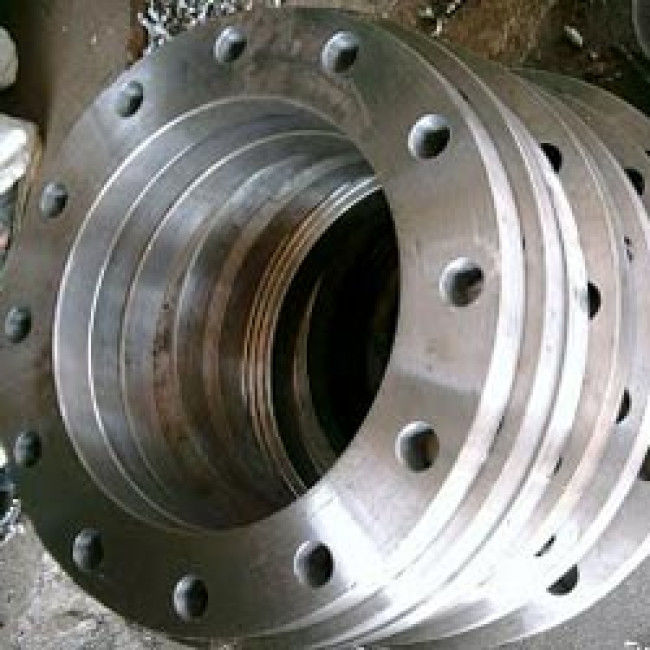

Glissement sur le montage de tuyau industriel de bride d'acier au carbone DIN 2501 PN10

Glissement sur le montage de tuyau industriel de bride d'acier au carbone DIN 2501 PN10

Lieu d'origine La Chine
Nom de marque Kasugai
Numéro de modèle DIN2501 PN10 AINSI
Document Brochure du produit PDF
Détails de produit
Nom de produit:
Bride sans lacets d'acier au carbone de DIN2501 PN10
Classe de grandeur:
1" à 40"
Classe de pression:
pn10
Type de visage:
Chaussure sans lacets (AINSI)
Normes:
DIN2501
Revêtement:
La peinture antirouille, pourrait et immersion chaude galvanisée, transparent galvanisé et jaune, pe
Mettre en évidence:

Bride d'acier au carbone DIN 2501

,

Glissement sur la bride PN10 DIN 2501

,

Bride de l'acier au carbone PN10

Conditions de paiement et d'expédition
Quantité de commande min
négociable
Prix
négociable
Détails d'emballage
Packng navigable
Délai de livraison
30 - 60 jours ouvrables
Conditions de paiement
L / C, T/T
Capacité d'approvisionnement
100 tonnes par mois
Description de produit

Bride d'acier au carbone de chaussure sans lacets de DIN2501 PN10 (AINSI)

DIN 2501 est une norme allemande pour les brides industrielles



L'information produit

Nom de produit Bride sans lacets de l'acier au carbone PN10 DIN 2501
Classe de grandeur Dimension : 1" à 40"
Classe de pression PN10
Normes DIN2501
Type de visage Chaussure sans lacets (AINSI)
Revêtement La peinture antirouille, pourrait et immersion chaude galvanisée, transparent galvanisé et jaune, peinture noire d'huile



Dimensions sans lacets de brides de DIN2501 PN10 (millimètres)

Glissement sur le montage de tuyau industriel de bride d'acier au carbone DIN 2501 PN10 0

DN

Taille de tuyau

Pouce

 O.D. Identification. Trous de boulon Épaisseur

Poids

(kilogramme)
Diamètre de cercle des boulons. Diamètre de boulon. Nombres
D K H   T
25 1 115 34,5 85 14 4 16 1,1
32 1-1/4 140 43,5 100 18 4 18 1,9
40 1-1/2 150 49,5 110 18 4 18 2,1
50 2 165 61,5 125 18 4 20 2,8
65 2-1/2 185 77,5 145 18 4 20 3,3
80 3 200 90,5 160 18 8 20 3,6
100 4 220 116,0 180 18 8 20 4,4
125 5 250 141,5 210 18 8 22 5,4
150 6 285 170,4 240 22 8 22 7,3
200 8 340 221,5 295 22 8 24 9,5
250 10 395 276,5 350 22 12 24 12,0
300 12 445 327,5 400 22 12 26 13,8
350 14 505 359,5 460 22 16 26 21,8
400 16 565 411,0 515 26 16 26 22,7
450 18 615 462,0 565 26 20 26 33,8
500 20 670 513,5 620 26 20 26 40,4
600 24 780 616,5 725 30 20 30 54,5
700 28 895 716,0 840 30 24 30 82,4
800 32 1015 817,6 950 33 24 33 115,5
900 36 1115 893,8 1050 33 28 33 158,2
1000 40 1230 995,4 1160 36 28 36 210,0
