Bride d'acier au carbone
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | Classe 900 AINSI BL LJF TR rf d'ASTM A105 ASME/norme ANSI B16.5 |
| Document | Brochure du produit PDF |

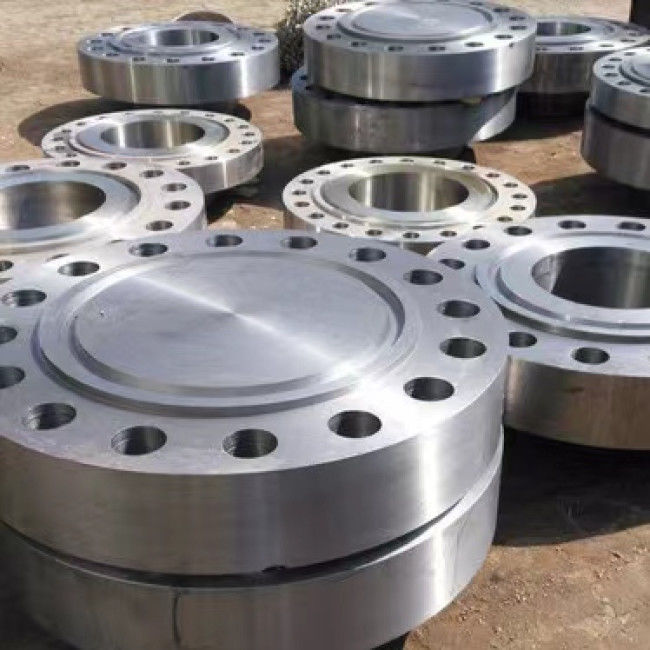

Classe forgée par acier au carbone 900 de bride de la norme ANSI B16.5 d'ASTM A105
ASTM A105 bride est les brides forgées d'acier au carbone pour le service ambiant- et plus à hautes températures dans des systèmes de pression. Ces brides peuvent être fabriquées selon un grand choix de caractéristiques standard couvrant ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, PS 44, api 605 de MSS, et des brides d'api 6A, etc. faites au matériel d'ASTM A105 sont limitées un poids maximum de 4540 kilogrammes.
L'information produit
| Nom de produit | Bride d'acier au carbone d'ASTM A105 B16.5 |
| Classe de grandeur | Dimension : 1/2 » à 24" |
| Classe de pression | Classe 900 |
| Normes | ASTM A105 |
| Type commun de visage | Soudure filetée sans visibilité de soudure de prise de Lap Joint de chaussure sans lacets du cou (WN) (AINSI) (BL) (LJ) (TR) (commutateurs) |
| Spécifications | NORME ANSI B16.5 |
| Revêtement | La peinture antirouille, pourrait et immersion chaude galvanisée, transparent galvanisé et jaune, peinture noire d'huile |
Composition chimique d'ASTM A105 (%)
| Classe en acier |
C maximum |
SI | Manganèse |
P maximum |
S maximum |
Ni maximum |
Cr maximum |
MOIS maximum |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Propriétés mécaniques d'ASTM A105
| Classe en acier | Résistance à la traction | Limite conventionnelle d'élasticité | Élongation dans 2in | Striction |
Solutioning La température |
L'extinction se refroidissent |
| minute | minute | minute | minute | minute | ci-dessous | |
| A105 | 485 | 250 | 22 | 30 |
Dimensions de bride de la norme ANSI B16.5 (millimètre) - classe 900
| Diamètre nominal | En dehors du diamètre. | Épaisseur | Longueur par le hub | Diamètre de hub | Diamètre augmenté de visage. | Rayon faisant le coin de trou | Profondeur de prise | Contre- trou | Longueur de fil | Trous de boulon | |||||
| WN |
AINSI Commutateur TR |
LJ | LJ | Commutateur | TR | Diamètre de cercle des boulons. | Non | Diamètre. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 |
Employez les dimensions de la classe 1500 dans ces tailles. Des brides de soudure de prise peuvent être fournies dans NPS 1/2 à 2 1/2 utilisant des dimensions de la classe 1500 |
|||||||||||||
| │ | │ | ||||||||||||||
| 65 | 2-1/2 | ||||||||||||||
| 80 | 3 | 241 | 38,1 | 101,6 | 54 | 54 | 127 | 127,0 | 10 | - | 92 | 41,1 | 190,5 | 8 | 26 |
| 100 | 4 | 292 | 44,5 | 114,3 | 70 | 70 | 159 | 157,2 | 11 | - | 118 | 47,8 | 235,0 | 8 | 32 |
| 125 | 5 | 349 | 50,8 | 127,0 | 79 | 79 | 190 | 185,7 | 11 | - | 145 | 53,8 | 279,4 | 8 | 35 |
| 150 | 6 | 381 | 55,7 | 130,7 | 86 | 86 | 25 | 215,9 | 13 | - | 171 | 57,2 | 317,5 | 12 | 32 |
| 200 | 8 | 470 | 63,5 | 162,1 | 102 | 114 | 298 | 269,7 | 13 | - | 222 | 63,5 | 393,7 | 12 | 39 |
| 250 | 10 | 545 | 69,9 | 184,2 | 108 | 127 | 368 | 323,8 | 13 | - | 276 | 71,4 | 469,9 | 16 | 39 |
| 300 | 12 | 610 | 79,3 | 200,2 | 117 | 143 | 419 | 381,0 | 13 | - | 329 | 76,2 | 533,4 | 20 | 39 |
| 350 | 14 | 640 | 85,9 | 212,9 | 130 | 156 | 451 | 412,8 | 13 | - | 360 | 82,6 | 558,8 | 20 | 42 |
| 400 | 16 | 705 | 88,9 | 215,9 | 133 | 165 | 508 | 469,9 | 13 | - | 411 | 85,9 | 616,0 | 20 | 45 |
| 450 | 18 | 785 | 101,6 | 228,6 | 152 | 191 | 565 | 533,4 | 13 | - | 462 | 88,9 | 685,8 | 20 | 51 |
| 500 | 20 | 855 | 108,0 | 247,6 | 159 | 210 | 622 | 584,2 | 13 | - | 513 | 91,9 | 749,3 | 20 | 54 |
| 600 | 24 | 1040 | 139,7 | 292,1 | 203 | 267 | 749 | 692,2 | 13 | - | 614 | 101,6 | 901,7 | 20 | 67 |
| Diamètre nominal | Dimensions de Ring Joint Flanges | Poids (kilogrammes) | |||||||||||
| Nombre de cannelure | Diamètre de la partie augmentée | Diamètre de lancement. | Profondeur | Largeur | Rayon en bas |
WN Sch 40 |
AINSI | BL |
Commutateur Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 |
Employez les dimensions de la classe 600 dans ces tailles. Des brides de soudure de prise peuvent être fournies dans NPS 1/2 à 3 1/2 utilisant des dimensions de la classe 600 |
|||||||||||
| 15 | 1/2 | ||||||||||||
| │ | │ | ||||||||||||
| 65 | 2-1/2 | R31 | 156 | 123,82 | 7,92 | 11,91 | 0,8 | 13,5 | 11,7 | 13,2 | - | 11,3 | 11,6 |
| 80 | 3 | R37 | 181 | 149,22 | 7,92 | 11,91 | 0,8 | 21,9 | 19,7 | 22,1 | - | 23,1 | 19,8 |
| 100 | 4 | R41 | 216 | 180,98 | 7,92 | 11,91 | 0,8 | 35,5 | 32,2 | 36,6 | - | 36,7 | 32,4 |
| 125 | 5 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 46,6 | 41,9 | 47,7 | - | 47,6 | 42,1 |
| 150 | 6 | R49 | 308 | 269,88 | 7,92 | 11,91 | 0,8 | 79 | 71 | 83 | - | 86,2 | 71,6 |
| 200 | 8 | R53 | 362 | 323,85 | 7,92 | 11,91 | 0,8 | 118 | 102 | 122 | - | 124,7 | 102 |
| 250 | 10 | R57 | 420 | 381,00 | 7,92 | 11,91 | 0,8 | 159 | 136 | 174 | - | 167,8 | 136 |
| 300 | 12 | R62 | 467 | 419,10 | 11,13 | 16,66 | 1,5 | 179 | 152 | 206 | - | 188,2 | 153 |
| 350 | 14 | R66 | 524 | 469,90 | 11,13 | 16,66 | 1,5 | 219 | 184 | 259 | - | 210,9 | 186 |
| 400 | 16 | R70 | 594 | 533,40 | 12,70 | 19,84 | 1,5 | 296 | 256 | 366 | - | 294,8 | 258 |
| 450 | 18 | R74 | 648 | 584,20 | 12,70 | 19,84 | 1,5 | 369 | 315 | 461 | - | 367,4 | 317 |
| 500 | 20 | R78 | 772 | 692,15 | 15,88 | 26,97 | 2,3 | 686 | 605 | 875 | - | 703,1 | 608 |
