Bride d'acier au carbone
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | Classe 2500 AINSI BL LJF TR rf d'ASTM A105 ASME/norme ANSI B16.5 |
| Document | Brochure du produit PDF |

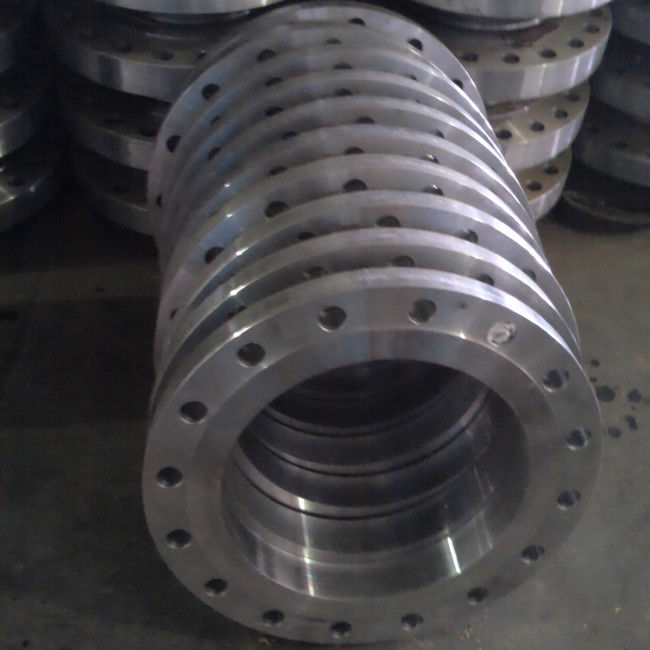

Classe forgée par acier au carbone 2500 de bride de la norme ANSI B16.5 d'ASTM A105
ASTM A105 bride est les brides forgées d'acier au carbone pour le service ambiant- et plus à hautes températures dans des systèmes de pression. Ces brides peuvent être fabriquées selon un grand choix de caractéristiques standard couvrant ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, PS 44, api 605 de MSS, et des brides d'api 6A, etc. faites au matériel d'ASTM A105 sont limitées un poids maximum de 4540 kilogrammes.
L'information produit
| Nom de produit | Classe forgée par acier au carbone 2500 de bride d'ASTM A105 B16.5 |
| Classe de grandeur | Dimension : 1/2 » à 24" |
| Classe de pression | Classe 2500 |
| Normes | ASTM A105 |
| Type commun de visage | DE WN COMMUTATEUR BL LJ RJ AINSI |
| Spécifications | NORME ANSI B16.5 |
| Revêtement | La peinture antirouille, pourrait et immersion chaude galvanisée, transparent galvanisé et jaune, peinture noire d'huile |
Composition chimique d'ASTM A105 (%)
| Classe en acier |
C maximum |
SI | Manganèse |
P maximum |
S maximum |
Ni maximum |
Cr maximum |
MOIS maximum |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Propriétés mécaniques d'ASTM A105
| Classe en acier | Résistance à la traction | Limite conventionnelle d'élasticité | Élongation dans 2in | Striction |
Solutioning La température |
L'extinction se refroidissent |
| minute | minute | minute | minute | minute | ci-dessous | |
| A105 | 485 | 250 | 22 | 30 |
Dimensions de bride de la norme ANSI B16.5 (millimètre) - classe 2500
| Diamètre nominal | En dehors du diamètre. | Épaisseur | Longueur par le hub | Diamètre de hub | Diamètre augmenté de visage. | Rayon faisant le coin de trou | Contre- trou | Longueur de fil | Trous de boulon | |||||
| WN |
AINSI Commutateur TR |
LJ | LJ | TR | Diamètre de cercle des boulons. | Non | Diamètre. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | B4 | Q | C | H | ||
| 15 | 1/2 | 133 | 30,3 | 73,2 | 40 | 40 | 43 | 35,1 | 3 | 23,5 | 28,4 | 88,9 | 4 | 22 |
| 20 | 3/4 | 140 | 31,8 | 79,2 | 43 | 43 | 51 | 42,9 | 3 | 29,0 | 31,8 | 95,2 | 4 | 22 |
| 25 | 1 | 159 | 35,1 | 88,9 | 48 | 48 | 57 | 50,8 | 3 | 36,0 | 35,1 | 108,0 | 4 | 26 |
| 32 | 1-1/4 | 184 | 38,1 | 95,2 | 52 | 52 | 73 | 63,5 | 5 | 44,5 | 38,1 | 130,0 | 4 | 29 |
| 40 | 1-1/2 | 203 | 44,5 | 111,3 | 60 | 60 | 79 | 73,2 | 6 | 50,5 | 44,4 | 146,0 | 4 | 32 |
| 50 | 2 | 235 | 50,8 | 127,0 | 70 | 70 | 95 | 91,9 | 8 | 63,5 | 50,8 | 171,4 | 8 | 29 |
| 65 | 2-/21 | 267 | 57,2 | 142,7 | 79 | 79 | 114 | 104,6 | 8 | 76,0 | 57,2 | 196,8 | 8 | 32 |
| 80 | 3 | 305 | 66,6 | 168,1 | - | 92 | 133 | 127,0 | 10 | - | - | 228,6 | 8 | 35 |
| 100 | 4 | 356 | 76,2 | 190,5 | - | 108 | 165 | 157,2 | 11 | - | - | 273,0 | 8 | 42 |
| 125 | 5 | 419 | 92,0 | 228,6 | - | 130 | 203 | 185,7 | 11 | - | - | 323,8 | 8 | 48 |
| 150 | 6 | 483 | 108,0 | 273,0 | - | 152 | 235 | 215,9 | 13 | - | - | 368,3 | 8 | 54 |
| 200 | 8 | 550 | 127,0 | 317,5 | - | 178 | 305 | 269,7 | 13 | - | - | 438,2 | 12 | 54 |
| 250 | 10 | 675 | 165,1 | 419,1 | - | 229 | 375 | 323,8 | 13 | - | - | 539,8 | 12 | 67 |
| 300 | 12 | 760 | 184,2 | 463,6 | - | 254 | 441 | 381,0 | 13 | - | - | 619,3 | 12 | 74 |
| Diamètre nominal | Dimensions de Ring Joint Flanges | Poids (kilogrammes) | |||||||||
| Nombre de cannelure | Diamètre de la partie augmentée | Diamètre de lancement. | Profondeur | Largeur | Rayon en bas |
WN Sch 40 |
BL | LJ | TR | ||
| B | K | P | E | F | r2 | ||||||
| 15 | 1/2 | R13 | 65,5 | 42,88 | 6,35 | 8,74 | 0,8 | 3,14 | 3,01 | 3,2 | 3,2 |
| 20 | 3/4 | R16 | 73,5 | 50,80 | 6,35 | 8,74 | 0,8 | 3,73 | 3,56 | 3,6 | 3,6 |
| 25 | 1 | R18 | 83,0 | 60,32 | 6,35 | 8,74 | 0,8 | 5,29 | 5,09 | 5,0 | 5,0 |
| 32 | 1-1/4 | R21 | 102 | 72,24 | 7,92 | 11,91 | 0,8 | 7,71 | 7,40 | 7,3 | 7,3 |
| 40 | 1-1/2 | R23 | 115 | 82,55 | 7,92 | 11,91 | 0,8 | 10,8 | 10,4 | 10,0 | 10,0 |
| 50 | 2 | R26 | 134 | 101,60 | 7,92 | 11,91 | 0,8 | 16,0 | 15,6 | 16,8 | 17,2 |
| 65 | 2-/21 | R28 | 150 | 111,12 | 9,52 | 13,49 | 1,5 | 23,4 | 22,8 | 24,0 | 24,9 |
| 80 | 3 | R32 | 169 | 127,00 | 9,52 | 13,49 | 1,5 | 35,9 | 35,0 | 36,3 | - |
| 100 | 4 | R38 | 204 | 157,18 | 11,13 | 16,66 | 1,5 | 55 | 54 | 54,4 | - |
| 125 | 5 | R42 | 242 | 190,50 | 12,70 | 19,84 | 1,5 | 91 | 90 | 93,0 | - |
| 150 | 6 | R47 | 280 | 228,60 | 12,70 | 19,84 | 1,5 | 142 | 142 | 142,9 | - |
| 200 | 8 | R51 | 340 | 279,40 | 14,27 | 23,01 | 1,5 | 211 | 212 | 213,2 | - |
| 250 | 10 | R55 | 426 | 342,90 | 17,48 | 30,18 | 2,3 | 411 | 414 | 408,2 | - |
| 300 | 12 | R60 | 496 | 406,40 | 17,48 | 33,32 | 2,3 | 578 | 590 | 499,0 | - |
