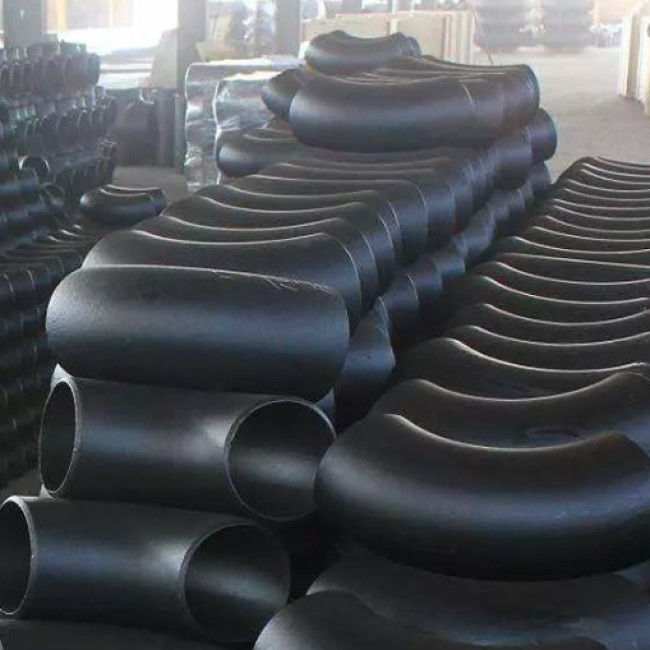

Soudage bout à bout 45 acier au carbone de la ferrure de coude de degré ASTM A234 90mm

Soudage bout à bout d'acier au carbone d'ASTM A234 WPB B16.9 L/R coude de 45 degrés
Les garnitures de tuyau d'acier au carbone écartent d'un coup de coude pourraient être une sorte la plus commune de montage de CS utilisée pour relier le tuyau ou la tuyauterie pour laisser changer de la direction, le plus souvent un 90° ou un angle 45°, bien que de l'acier au carbone de coude de 22,5 degrés soit en plus utilisé dans un cadre sifflant. Les coudes d'acier au carbone sont des garnitures en métal qui changent la direction du tuyau sur le tuyau d'acier au carbone. Des connexions sont filetées et soudées. Divisé par angle, il y a le ° 45 et le ° 180 de 90° les trois les plus utilisés généralement, en plus d'autres besoins de construction incluent également le ° 60 et tout autre coude anormal d'angle. Les matériaux de coude sont fonte, acier d'acier inoxydable et allié, fonte malléable, acier au carbone, métaux non ferreux et plastiques. Les connexions au tube sont : (connexion de soudure directe de bride de la méthode la plus commune), connexion chaude de fonte, connexion d'electrofusion, connexion de vis et connexion de prise. Selon le processus de fabrication peut être divisé en : coude de soudure, emboutissant le coude, poussant le coude, coude de moulage et ainsi de suite. Le coude d'acier au carbone est un genre de garnitures de tuyau d'acier au carbone.

Le coude d'acier au carbone est d'abord divisé en son rayon de courbure, qui peut être divisé en longs coudes de rayon et coudes courts de rayon. Le coude de long-rayon se rapporte à son rayon de l'égal de courbure à 1,5 fois le diamètre extérieur du tube, IE R = 1.5D. Un coude de court-rayon signifie que son rayon de courbure est égal au diamètre extérieur du tube, IE R = 1.0D. (D est le diamètre du coude, et R est le rayon de courbure. D peut également être exprimé en termes de plis.) S'il y a 17 niveaux selon l'estimation de pression, les mêmes normes que dans le tube des États-Unis sont : Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, DST, Sch40, Sch60, Sch80s, XS ; Sch80, Sch100, Sch120, Sch140, Sch160, XXS, le plus utilisé généralement sont DST et XS. Selon l'angle du coude, il y a les coudes 45°, les coudes de 90° et les coudes 180°.

L'information produit



Dimensions de coude d'ASME B16.9 L/R


Le coude d'ASME B16.9 est employé quand un tuyau change la direction. Les coudes peuvent tourner, tournent vers le bas, tournent parti, droit, ou n'importe quel angle dans l'intervalle. Le long rayon (L/R) les coudes dénotent des coudes avec la dimension de centre-à-fin du rayon 1.5D qui égale à 1,5 x NPS dans l'unité de pouce. Les longs coudes standard de rayon d'ASME B16.9 peuvent être encore classifiés en tant que 90° et 45° selon l'angle du changement d'écoulement-direction.


*NPS : Taille nominale de tuyau ; O.D : En dehors du diamètre au biseau ;  B : Centre-à l'extrémité, coudes de 45 degrés.
