Garnitures moulées d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | Le ¼ de CF8 SP-114 CL150 1 » a moulé l'accouplement réuni fileté |
| Document | Brochure du produit PDF |

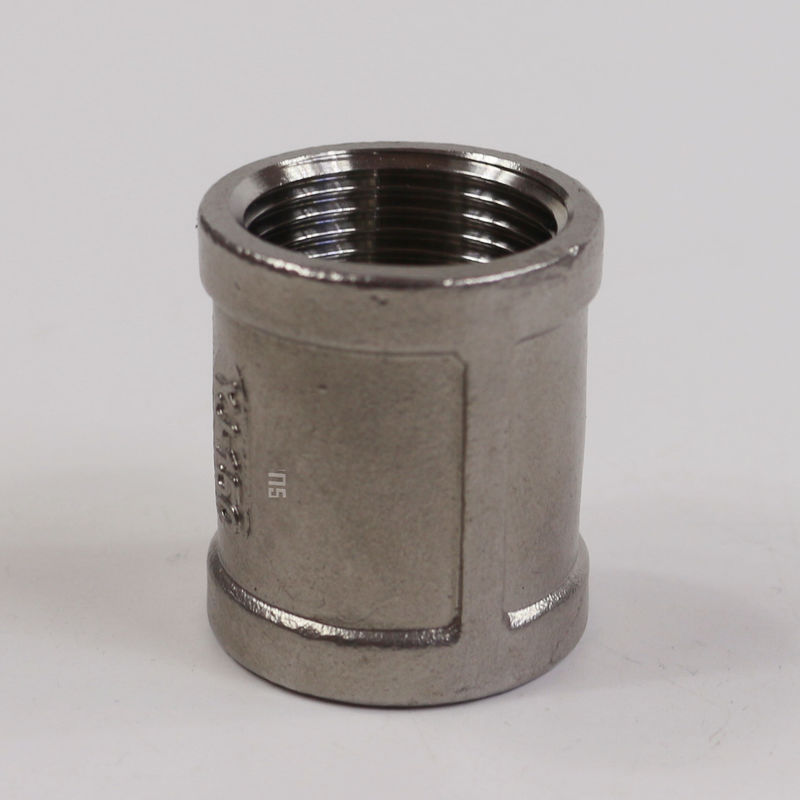

Le ¼ d'ASTM A351 CF8 MSS SP-114 CL150 1 » a moulé l'accouplement réuni fileté
L'information produit
| Nom de produit | Le ¼ d'ASTM A351 CF8 MSS SP-114 CL150 1 » a moulé l'accouplement réuni fileté |
| Types de fil | ASME B1.20.1 (TNP), BS 21 (NSPT), DIN2999/259 |
| Dimensions | MSS SP-114 |
| Classe de grandeur | 1 ¼ » |
| Classe de pression | Classe 150, 1000, 2000, 3000, 6000 et 9000 |
| Matériaux | ASTM A351 CF8 |
ASTM A351 CF8 et CF8M
ASTM A351 CF8 et CF8M sont acier inoxydable austénitique, montrent la bonnes force et ductilité. CF8/CF8M sont largement appliqués dans la pompe et la valve, marine, produit chimique traitant, industries de transformation alimentaire, CF8 doit également être appliqué dans des industries nucléaires et de défense.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Catégorie | C | Manganèse | Cr | MOIS | Ni | Fe | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | BAL | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2 ou 3 | 9-12 | BAL | 0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Catégorie |
Résistance à la traction (ksi) |
Limite conventionnelle d'élasticité (ksi) |
Élongation (%) |
Dureté (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Les dimensions de la fonte de la classe 150 ont fileté l'accouplement (droit et réduisant des tailles) (en pouces)
| NPS | Longueur de fil (b) (mn) | Largeur de la bande (mn) | Épaisseur en métal (a) | En dehors du diamètre de la bande (c) (mn) | Longueur des accouplements droits (mn) | Longueur des accouplements réducteurs concentriques (mn) |
| B | E | G | H | W | M | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1,00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1,00 | 1,00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 1,12 | 1,12 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 1,38 | 1,38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,50 | 1,50 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,62 | 1,62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2,15 | 2,00 | 2,00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2,43 | 2,12 | 2,12 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 2,50 | 2,50 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,87 | 3,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 3,18 | 3,68 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 3,68 | 4,38 |
NOTE GÉNÉRALE : La réduction des accouplements peut être non plus cloche ou directement. Le diamètre extérieur (h) des accouplements réducteurs droits correspondra à la plus grande connexion d'extrémité de taille du montage réducteur.
NOTES :
(a) des modèles seront conçus pour produire des bâtis d'épaisseur en métal donnés dans le Tableau. L'épaisseur en métal à aucun moment sera moins de 90% de valeurs données dans le Tableau.
(b) la longueur du fil peut se prolonger au delà de la largeur de la bande. Cependant, l'épaisseur minimum (G) en métal doit être maintenue à l'extrémité du fil.
(c) des accouplements, de demi accouplements et accouplements de réduction peuvent être réunis ou non-réunis.
(d) des nervures sont autorisées selon la section 9. Les lignes cassées « externes » applicables dans les dessins ci-dessus indiquent où on permet des nervures.
