Bride d'acier au carbone
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | 20" WN-SG A105N CL.300 SCH.40 B16.5 |
| Document | Brochure du produit PDF |

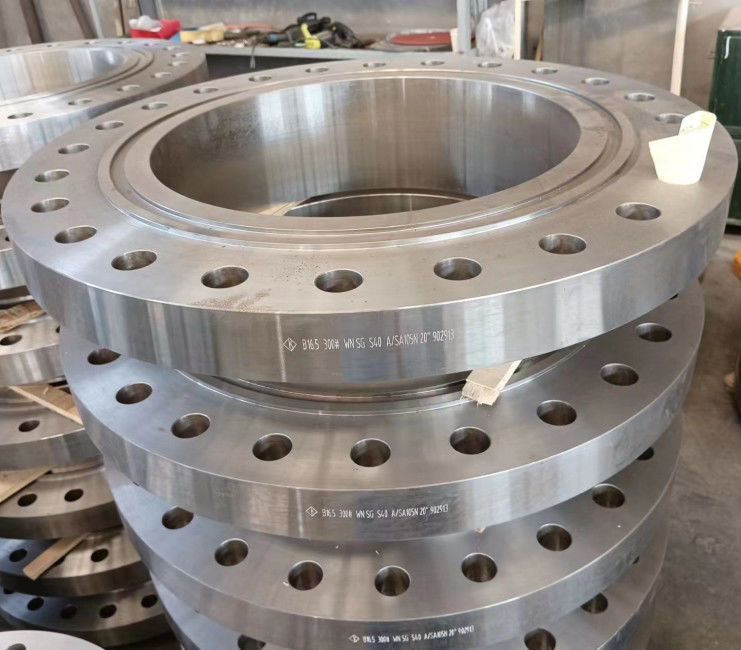

20" bride de cannelure de cou de soudure d'acier au carbone de WN-SG A105N CL.300 SCH.40 B16.5 petite
L'information produit
| Nom de produit | 20" bride de cannelure de cou de soudure d'acier au carbone de WN-SG A105N CL.300 SCH.40 B16.5 petite |
| Classe de grandeur | 20" |
| Classe de pression | Classe 300 |
| Normes | ASTM A105N |
| Type de visage | Cannelure de cou de soudure de WN-SG petite |
| Spécifications | NORME ANSI B16.5 |
| Revêtement | La peinture antirouille, pourrait et immersion chaude galvanisée, transparent galvanisé et jaune, peinture noire d'huile |
Type de visage : Cannelure
Les rapports établis avec des brides aident en créant un canal efficace pour transporter des fluides et des gaz dans l'industrie. La bride de cannelure sont des brides auto-dressantes qui n'établissent aucun contact avec le fluide ou le gaz dans le tuyau ou le tube respectif. Ils peuvent être fixés dans le tuyau sans exiger un processus de soudure.
Type de bride : Cou de soudure (WN)
Une bride de cou de soudure, a également appelé une bride conique de hub ou la bride de haut-hub, est un genre de bride qui peut replacer l'effort dans les tuyaux, assurant une diminution de concentration de haut-effort au fond de la bride. Il y a deux brides de soudure de cou conçoit – le premier type est employé avec des tuyaux alors que le deuxième, un plus long type ne peut pas être employé avec des tuyaux mais avec une usine de fabrication. La bride de cou de soudure comporte d'un montage rond qui se prolonge au delà de la jante de la circonférence. Ces brides, typiquement construites de la pièce forgéee, sont soudées réellement dans des tuyaux.
ASTM A105/A105N
ASTM A105 bride est les brides forgées d'acier au carbone pour ambiant-et le service plus à hautes températures dans des systèmes de pression. Ces brides peuvent être fabriquées selon un grand choix de caractéristiques standard couvrant ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, PS 44, api 605 de MSS, et des brides d'api 6A, etc. faites au matériel d'ASTM A105 sont limitées un poids maximum de 4540 kilogrammes.
Les brides en acier d'ASTM A105 et d'A105N ne sont pas mêmes, elles ont les mêmes matières premières, les mêmes catégories en acier, mais la condition différente de traitement thermique. N signifie le traitement thermique de normalisation, et les nantis de la bride A105 aucune condition de traitement thermique. En résumé, la bride d'ASTM A105 et la bride d'ASTM A105N ont une même composition chimique, mais les A105N ont une meilleure propriété mécanique et habituellement utilisés dans la situation critique.
Composition chimique d'ASTM A105 (%)
| Classe en acier |
C maximum |
SI | Manganèse |
P maximum |
S maximum |
Ni maximum |
Cr maximum |
MOIS maximum |
V maximum |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Propriétés mécaniques d'ASTM A105
| Classe en acier |
Résistance à la traction minute (MPA) |
Limite conventionnelle d'élasticité minute (MPA) |
Élongation minute (%) |
Striction la minute (%) |
Dureté (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
Dimensions de bride de la norme ANSI B16.5 - classe 300
| Diamètre nominal | En dehors du diamètre. | Épaisseur | Longueur par le hub | Diamètre de hub | Diamètre augmenté de visage. | Rayon faisant le coin de trou | Profondeur de prise | Contre- trou | Longueur de fil | Trous de boulon | |||||
| WN |
AINSI Commutateur TR |
LJ | LJ | Commutateur | TR | Diamètre de cercle des boulons. | Non | Diamètre. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Diamètre nominal | Dimensions de Ring Joint Flanges | Poids (kilogrammes) | |||||||||||
| Nombre de cannelure | Diamètre de la partie augmentée | Diamètre de lancement. | Profondeur | Largeur | Rayon en bas |
WN Sch 40 |
AINSI | BL |
Commutateur Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
Dimensions de langue d'ASME B16.5 et de bride de cannelure (millimètres)
| DN | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | f1 | F2 |
| ½ » | 35,1 | 36,6 | 35,1 | 36,6 | 25,4 | 23,9 | 46,0 | 44,5 | 6,4 | 4,8 |
| ¾ » | 42,9 | 44,5 | 42,9 | 44,5 | 33,3 | 31,8 | 53,8 | 52,3 | 6,4 | 4,8 |
| 1" | 50,8 | 52,3 | 47,7 | 49,3 | 38,1 | 36,6 | 62,0 | 57,2 | 6,4 | 4,8 |
| 1 ¼ » | 63,5 | 65,0 | 57,2 | 58,7 | 47,8 | 46,0 | 74,7 | 66,6 | 6,4 | 4,8 |
| 1 ½ » | 73,2 | 74,7 | 63,5 | 65,0 | 53,8 | 52,3 | 84,1 | 73,2 | 6,4 | 4,8 |
| 2" | 92,0 | 93,7 | 82,6 | 84,1 | 73,0 | 71,4 | 103,1 | 92,0 | 6,4 | 4,8 |
| ½ 2 » | 104,6 | 106,4 | 95,2 | 96,8 | 85,8 | 84,1 | 115,8 | 104,6 | 6,4 | 4,8 |
| 3" | 127,0 | 128,5 | 117,5 | 119,1 | 108,0 | 106,4 | 138,2 | 127,0 | 6,4 | 4,8 |
| 4" | 157,2 | 158,8 | 144,5 | 146,1 | 131,8 | 130,0 | 168,1 | 157,2 | 6,4 | 4,8 |
| 5" | 185,7 | 187,5 | 173,0 | 174,8 | 160,3 | 148,8 | 196,9 | 185,7 | 6,4 | 4,8 |
| 6" | 215,9 | 217,5 | 203,2 | 204,7 | 190,5 | 189,0 | 227,0 | 215,9 | 6,4 | 4,8 |
| 8" | 269,8 | 271,5 | 254,0 | 255,5 | 238,3 | 236,5 | 281,0 | 269,8 | 6,4 | 4,8 |
| 10" | 323,5 | 325,4 | 304,8 | 306,3 | 285,8 | 284,2 | 335,0 | 323,5 | 6,4 | 4,8 |
| 12" | 381,0 | 328,5 | 362,0 | 363,5 | 342,9 | 341,4 | 392,2 | 381,0 | 6,4 | 4,8 |
| 14" | 412,8 | 414,3 | 393,7 | 395,2 | 374,7 | 373,1 | 423,9 | 412,8 | 6,4 | 4,8 |
| 16" | 469,9 | 471,5 | 447,6 | 449,3 | 425,5 | 423,9 | 481,0 | 469,9 | 6,4 | 4,8 |
| 18" | 533,4 | 535,0 | 511,0 | 512,8 | 489,0 | 487,4 | 544,6 | 533,4 | 6,4 | 4,8 |
| 20" | 584,2 | 585,8 | 448,8 | 560,3 | 533,4 | 531,9 | 595,4 | 584,2 | 6,4 | 4,8 |
| 24" | 692,2 | 693,7 | 666,8 | 668,3 | 641,4 | 639,8 | 703,3 | 692,2 | 6,4 | 4,8 |
