Garnitures à haute pression d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | Bouchon à tête hexagonale en acier inoxydable haute pression ASTM A182 F316 ASME B16.11 |
| Document | Brochure du produit PDF |

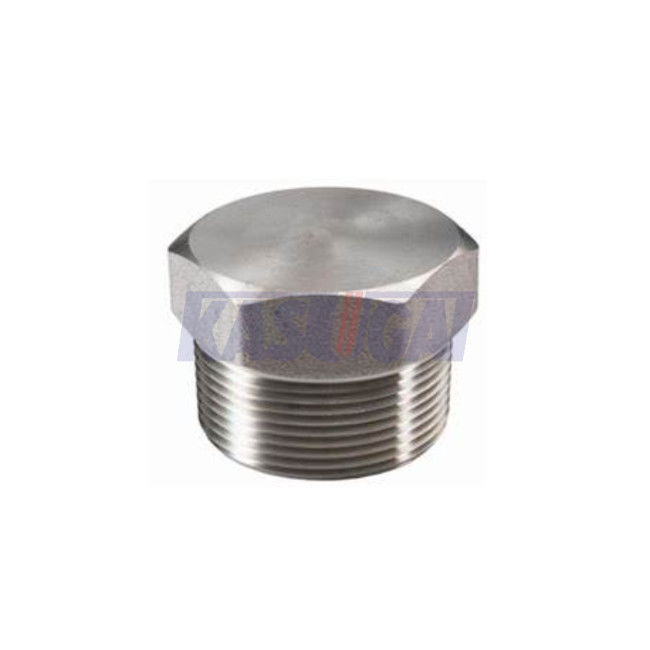

Prise à haute pression de tête de sortilège d'acier inoxydable d'ASTM A182 F316 ASME B16.11
L'information produit
| Nom de produit | Prise à haute pression de tête de sortilège d'acier inoxydable d'ASTM A182 F316 ASME B16.11 |
| Types de fil | ASME B1.20.1 (TNP) |
| Dimensions | ASME B16.11 |
| Classe de grandeur | 1/8" à 4" |
| Classe de pression | Classe 3000 6000 9000 |
| Normes | ASTM A182 F316 |
Normes et matériaux : ASTM A182 F316/F316L
Les brides 316/316L d'acier inoxydable ont augmenté la résistance à la corrosion piquetée dans des environnements de chlorure dus à l'addition du molybdène. La lettre « L » dénote le contenu à faible teneur en carbone. Selon ASME B16.5 et ASME B16.47, les brides 316L de solides solubles 316/peuvent être faites à partir des pièces forgéees de la catégorie F316 ou F316L d'ASTM A182, les bâtis des catégories CF8M ou CF3M d'ASTM A351, et les plats des catégories 316 ou 316L d'ASTM A240.
Les brides 316L de solides solubles 316/peuvent être fournies dans les types divers tels que le cou de soudure, glissement dessus, aveugle, prise soudant, assemblent à clin, fileté, et la réduction, etc. bride d'ASME B16.5 peuvent être fournis dans le ″ des tailles 1/2 à 24 ″ dans la classe 150, 300, 400, 600, 900, 1500, 2500. Des brides des séries A d'ASME B16.47 peuvent être fournies dans le ″ des tailles 26 par le ″ 60 dans la classe 150, 300, 400, 600, 900 ; tandis que des brides des séries B d'ASME B16.47 peuvent être fournies dans le ″ des tailles 26 par 60 dans la classe 75, 150, 300, 400, 600, 900
Composition chimique d'ASTM A182 F316/F316L (%)
| Catégorie | C, maximum | Manganèse, maximum | P, maximum | S, maximum | SI, maximum | Ni | Cr | MOIS | N, maximum |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Propriétés mécaniques d'ASTM A182 F316/F316L
| Catégorie |
Résistance à la traction, minute (MPA) |
La limite conventionnelle d'élasticité, minute (MPA) |
Élongation dans 2inches, minute (%) |
Striction, minute (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Dimensions de la prise de tête de sortilège d'ASME B16.11 (millimètres)
| NPS | Min. Length, A | Appartements nominaux de largeur, F (1) | Min. Hex Height, H |
| ⅛ | 10 | 11,11 | 6 |
| ¼ | 11 | 15,88 | 6 |
| ⅜ | 13 | 17,46 | 8 |
| ½ | 14 | 22,23 | 8 |
| ¾ | 16 | 26,99 | 10 |
| 1 | 19 | 34,93 | 10 |
| 1 ¼ | 21 | 44,45 | 14 |
| 1 ½ | 21 | 50,80 | 16 |
| 2 | 22 | 63,50 | 18 |
| ½ 2 | 27 | 76,20 | 19 |
| 3 | 28 | 88,90 | 21 |
| 4 | 32 | 117,48 | 25 |
Note générale : Toutes les dimensions sont dans les millimètres
Notes :
(1) la tolérance appliquée du fabricant s'assurera que les dimensions adapteront l'outillage usuel des États-Unis.
