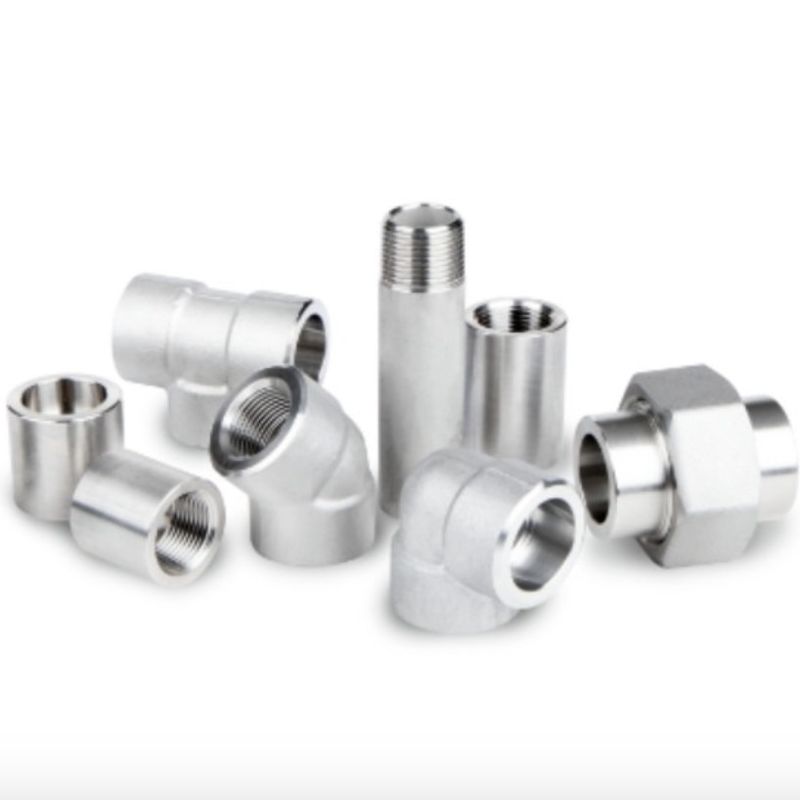

ASME B16.11 soudage de prise haute pression en acier inoxydable / raccords filetés

ASME B16.11 Accords de soudure et de raccordement à filetage pour prises haute pression en acier inoxydable

Avantages des raccords pour tuyaux en acier inoxydable
Les raccords pour tuyaux en acier inoxydable offrent plusieurs avantages, notamment:

Résistance à la corrosion: L'acier inoxydable est très résistant à la corrosion, ce qui le rend adapté à une utilisation dans divers environnements, y compris ceux exposés à des produits chimiques, à l'humidité et à des températures élevées..

Durabilité: Les raccords en acier inoxydable sont connus pour leur résistance et leur longue durée de vie, offrant des performances fiables au fil du temps.

Esthétique: L'acier inoxydable a une apparence attrayante, ce qui le rend approprié pour les applications où l'esthétique est importante.

Hygiène: L'acier inoxydable est facile à nettoyer et à entretenir, ce qui le rend adapté aux applications dans les industries alimentaire, des boissons et pharmaceutique.

Je suis désolée.

Résistants pour tuyaux en acier inoxydable

Types de connexions d'extrémité: soudage par prise et filetage

Les raccords forgés selon la norme ASME B16.11 peuvent être équipés d'extrémités de soudage à prise, d'extrémités filetées ou d'une combinaison de l'extrémité de soudage à prise et des extrémités filetées.

Des extrémités filetées (THD)

La connexion de bout fileté pour le raccordement du tuyau est généralement appelée connexion vissée.les raccords à vis et les tuyaux à vis peuvent être facilement assemblés sans soudage ni autre moyen de fixation permanent. Les raccords filetés ASME B16.11 auront des fils soit mâles soit femelles conformément à ASME B1.20.1Les fils mâles sont coupés à l'extérieur du raccord, tandis que les fils femelles sont coupées à l'intérieur du raccord.une courte longueur de tuyau est tirée dans le raccordCette connexion s'appelle un engagement de fil.

La norme ASME B16.11 couvre les caractéristiques, les dimensions, les tolérances, le marquage et les exigences en matière de matériaux pour les raccords forgés, à la fois soudés par prise et filetés.Les raccords filetés sont disponibles dans les pressions nominales de la classe 2000, 3000 et 6000; Les raccords de soudage à prise sont disponibles dans les classes de pression 3000, 6000 et 9000.Les raccords de soudage à prises peuvent être fournis sous forme de produits de 90°, 45° coude, croix, tee, accouplement, demi-accouplement, tête, capuche et couplet; tandis que les raccords filetés ASME B16.11 peuvent être fournis sous forme de produits de 90° coude, 45° coude, croix, tee, street elbow,accouplement- Je ne sais pas.

Finition de la soudure par prise (SW)

Lorsque le tuyau est assemblé avec un raccord de soudage à prise ASME B16.11, le tuyau est inséré dans le raccord avant le soudage.À l'intérieur du raccord de prise-soudage est un collier qui empêche le tuyau d'être inséré trop profondément dans le raccordUne petite quantité de tuyau est perdue lorsque les connexions de prise-soudure sont effectuées.le monteur de tuyaux remettra le tuyau du collier d'environ 1/8 "pour permettre l'expansion de la chaleur pendant la procédure de soudageLes tuyaux utilisés pour les connexions entre les prises et les soudures doivent être préparés avec une extrémité plane.
