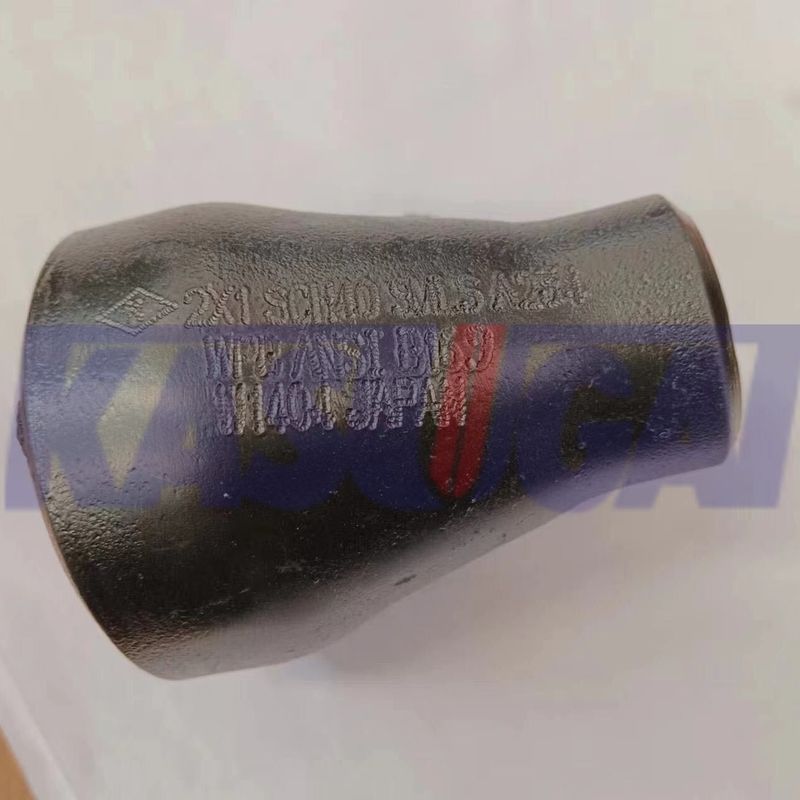

ASTM A234 Gr. WPB ASME B16.9 Réducteur excentrique en acier au carbone
L'ASTM A234 WPB est la spécification de matériau pour les raccords en acier au carbone destinés aux applications de tuyauterie à haute température.La présente norme couvre les prescriptions relatives aux raccords en acier au carbone forgé et en acier allié propres à la soudureLes connexions à fil et à bride.
Un réducteur excentrique est un type de raccord de tuyauterie utilisé pour connecter deux tuyaux de diamètres différents, où les lignes centrales des deux tuyaux ne sont pas alignées.L'excentricité permet une transition en douceur entre les différentes tailles de tuyaux tout en maintenant un flux ininterrompu.
ASTM A234 WPB B16.9 Réducteur excentrique
Le réducteur STM A234 WPB est utilisé pour connecter deux tuyaux de tailles différentes dans un système de tuyauterie.Une extrémité du réducteur A234 WPB correspond au diamètre du tuyau de grand diamètre et l'autre extrémité du réducteur concentrique A234 correspond au diamètre du tuyau de petit diamètre.
Caractéristiques du réducteur excentrique
1Matériau: Fabriqué à partir d'acier au carbone ASTM A234 WPB, qui offre une résistance élevée à la résistance à la corrosion.
2. Norme dimensionnelle: fabriquée selon la norme dimensionnelle B16.9, assurant un ajustement et une compatibilité appropriés avec d'autres composants de tuyauterie.
3. Conception excentrique: Les lignes centrales décalées permettent une transition en douceur entre les différentes tailles de tuyaux.
4. soudage: adapté aux connexions de soudage, fournissant un joint solide et durable.
ASTM A234 WPB B16.9 Dimensions du réducteur concentrique / excentrique (mm)
Les réducteurs sont souvent utilisés lorsque les concepteurs de tuyauterie veulent réduire le diamètre d'une ligne droite de tuyau.9: Concentrique ayant une ligne centrale commune; Réducteur excentrique ayant des lignes centrales décalées.
| NPS | Surdose mm pouces |
Surdosage mm pouces |
H est mm pouces |
| 3/4 par 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 x 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 x 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 x 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1-1/4 x 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 x 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 x 1/2 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1-1/2 x 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 x 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 x 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 x 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 x 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 x 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 x 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 x 3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2 à 2 / 2 x 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2 à 1/2 x 1 à 1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2-1/2 x 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2 à 2 / 2 x 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 x 2 à 1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 x 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3-1/2 x 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 x 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3-1/2 x 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3-1/2 x 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3-1/2 x 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 x 3-1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 x 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 x 2 à 1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 x 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 x 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3-1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 x 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 x 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 x 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 x 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 x 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3-1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 x 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 x 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 x 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 x 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3-1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 x 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 x 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 x 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 x 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 x 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 x 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 x 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 x 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 x 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 x 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 x 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 x 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 x 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 x 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 x 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 x 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 x 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 x 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 x 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 x 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 x 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 x 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 x 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 x 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 x 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 x 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 x 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 x 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 x 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 x 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 x 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 x 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 x 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 x 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 x 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 x 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 x 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 x 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 x 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 x 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 x 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 x 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 x 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 x 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 x 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 x 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 x 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 x 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 x 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 x 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 x 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 x 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 x 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 x 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 x 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 x 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 x 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 x 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 x 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 x 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 x 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 x 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 x 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 x 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 x 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 x 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 x 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 x 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 x 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 x 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 x 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 x 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 x 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 x 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 x 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 x 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 x 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 x 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 x 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 x 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 x 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 x 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 x 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 x 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 x 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 x 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
* NPS: Taille nominale du tuyau; O.D L: Diamètre extérieur à l'extrémité large; O.D S: Diamètre extérieur à l'extrémité petite; H: Centre à l'extrémité.
ASTM A234 WPB CAP Compositions chimiques (%)
| Grade | C | Nom de l'entreprise | P | S | Je sais. | Cr | Je vous en prie. | Je ne sais pas | - Je vous en prie. | V | Nb |
| WPB | ≤ 030 | 0.29 à 1.60 | ≤ 0050 | ≤ 0058 | ≥ 010 | ≤ 040 | ≤ 015 | ≤ 040 | ≤ 040 | ≤ 008 | 0.02 |
*Pour l'ASTM A234 Gr. WPB, l'équivalent carbone (CE), basé sur l'analyse thermique et la formule suivante, ne doit pas être supérieur à 0.50. C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. Les valeurs C.E. doivent être indiquées dans le rapport d'essai.
* Les raccords ASTM A234 WPB fabriqués à partir de barres ou de plaques peuvent contenir 0,35 carbone maximum et ceux fabriqués à partir de forges peuvent contenir 0,35 carbone maximum et 0,35 silicium maximum sans minimum.
*Pour chaque réduction de 0,01% inférieure au maximum de carbone spécifié, une augmentation de 0,06% de manganèse au-dessus du maximum spécifié sera autorisée, jusqu'à un maximum de 1,65%.
*La somme du cuivre, du nickel, du chrome et du molybdène ne doit pas dépasser 1,00%
