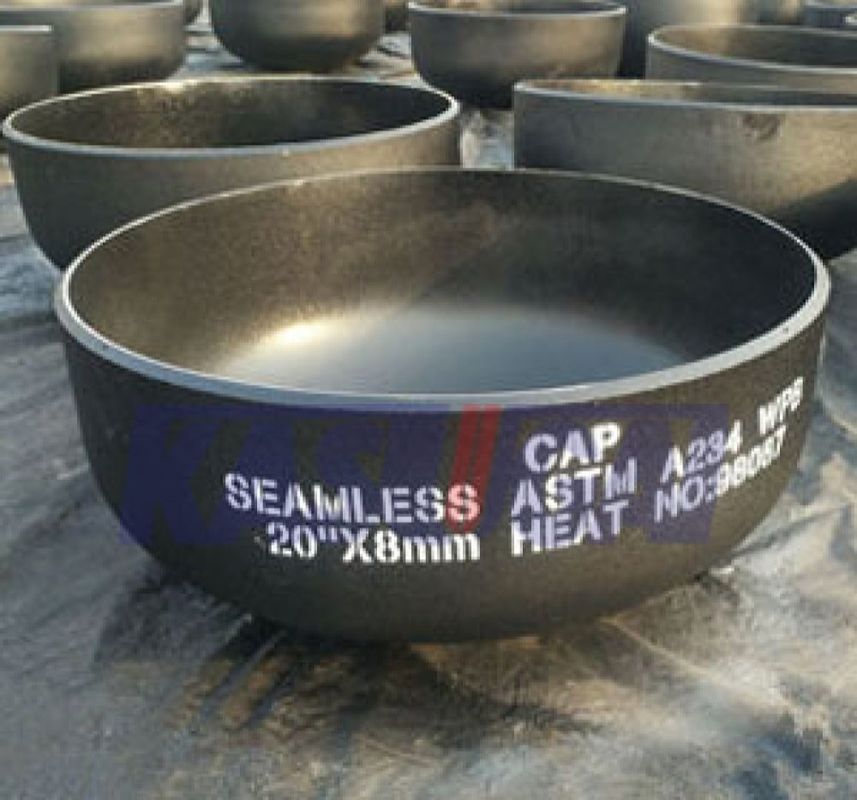

ASTM A234 Gr. WPB ASME B16.9 Cap de fin en acier au carbone
Un capuchon d'extrémité en acier au carbone soudé est un type de raccord de tuyauterie qui est utilisé pour fermer l'extrémité d'un tuyau.
Les bouchons d'extrémité sont généralement en acier au carbone, un matériau durable et robuste couramment utilisé dans les systèmes de tuyauterie en raison de sa résistance et de sa résistance à la corrosion.
Les bouchons de fin en acier au carbone soudés sont disponibles dans une gamme de tailles pour s'adapter à différents diamètres et spécifications de tuyaux.
Informations sur le produit
| Nom du produit | Couvercle de fin en acier au carbone |
| Plage de taille | 1/2 à 48 |
| Épaisseur de paroi | SCH5S SCH10S SCH40S SCH80S SCH160S XS XXS |
| Les normes | Pour l'aéronef |
| Grade | WPB |
| Normes de fabrication | Pour l'utilisation des appareils électroménagers, les caractéristiques suivantes doivent être respectées: |
| Le revêtement | Huile noire résistante à la rouille ou galvanisée à chaud, huile transparente |
Applications:
Systèmes de tuyauterie: Les bouchons d'extrémité sont utilisés dans diverses industries et applications où l'extrémité d'un tuyau doit être fermée en toute sécurité.
Pression et température: Convient pour les applications avec des conditions de pression et de température modérées à élevées.
ASTM A234 WPB B16.9 Dimensions du capuchon de l'extrémité (mm)
Le capuchon est utilisé pour sceller une extrémité ouverte du tuyau.9 sera soudé à l'extrémité et n'a pas besoin d'être inclus dans la dimension de longueur de la course de tuyau.
| NPS | Une surdose mm pouces |
E [NOTE (1) ] mm pouces |
E mm pouces |
E1[NOTE 2] mm pouces |
| - Un demi | 21.3 0.84 |
25 1.00 |
4.57 0.18 |
25 1.00 |
| Je vous en prie. | 26.7 1.05 |
25 1.00 |
3.81 0.15 |
25 1.00 |
| 1 | 33.4 1.32 |
38 1.50 |
4.57 0.18 |
38 1.50 |
| 1 à 4 | 42.2 1.66 |
38 1.50 |
4.83 0.19 |
38 1.50 |
| 1 à 2 | 48.3 1.90 |
38 1.50 |
5.08 0.20 |
38 1.50 |
| 2 | 60.3 2.38 |
38 1.50 |
5.59 0.22 |
44 1.75 |
| 2/2. | 73.0 2.88 |
38 1.50 |
7.00 0.28 |
51 2.00 |
| 3 | 88.9 3.50 |
51 2.00 |
7.62 0.30 |
64 2.50 |
| 3-1/2 | 101.6 4.00 |
64 2.50 |
8.13 0.32 |
76 3.00 |
| 4 | 114.3 4.50 |
64 2.50 |
8.64 0.34 |
76 3.00 |
| 5 | 141.3 5.56 |
76 3.00 |
9.65 0.38 |
89 3.50 |
| 6 | 168.3 6.62 |
89 3.50 |
10.92 0.43 |
102 4.00 |
| 8 | 219.1 8.62 |
102 4.00 |
12.70 0.50 |
127 5.00 |
| 10 | 273.0 10.75 |
127 5.00 |
12.70 0.50 |
152 6.00 |
| 12 | 323.8 12.75 |
152 6.00 |
12.70 0.50 |
178 7.00 |
| 14 | 355.6 14.00 |
165 6.00 |
12.70 0.50 |
191 7.50 |
| 16 | 406.4 16.00 |
178 7.00 |
12.70 0.50 |
203 8.00 |
| 18 | 457.0 18.00 |
203 8.00 |
12.70 0.50 |
229 9.00 |
| 20 | 508.0 20.00 |
229 9.00 |
12.70 0.50 |
254 10.00 |
| 22 | 559.0 22.00 |
254 10.00 |
12.70 0.50 |
254 10.00 |
| 24 | 610.0 24.00 |
267 10.50 |
12.70 0.50 |
305 12.00 |
| 26 | 660.0 26.00 |
267 10.50 |
- Je ne sais pas. | - Je ne sais pas. |
| 28 | 711.0 28.00 |
267 10.50 |
- Je ne sais pas. | - Je ne sais pas. |
| 30 | 762.0 30.00 |
267 10.50 |
- Je ne sais pas. | - Je ne sais pas. |
| 32 | 813.0 32.00 |
267 10.50 |
- Je ne sais pas. | - Je ne sais pas. |
| 34 | 864.0 34.00 |
267 10.50 |
- Je ne sais pas. | - Je ne sais pas. |
| 36 | 914.0 36.00 |
267 10.50 |
- Je ne sais pas. | - Je ne sais pas. |
| 38 | 965.0 38.00 |
305 12.00 |
- Je ne sais pas. | - Je ne sais pas. |
| 40 | 1016.0 40.00 |
305 12.00 |
- Je ne sais pas. | - Je ne sais pas. |
| 42 | 1067.0 42.00 |
305 12.00 |
- Je ne sais pas. | - Je ne sais pas. |
| 44 | 1118.0 44.00 |
343 13.50 |
- Je ne sais pas. | - Je ne sais pas. |
| 46 | 1168.0 46.00 |
343 13.50 |
- Je ne sais pas. | - Je ne sais pas. |
| 48 | 1219.0 48.00 |
343 13.50 |
- Je ne sais pas. | - Je ne sais pas. |
* NPS: Taille nominale du tuyau; O.D: Diamètre extérieur à la bulle; E: Longueur [NOTE(1)]; E1: Épaisseur de paroi limitante pour la longueur; E: Longueur [NOTE(2)).
ASTM A234 WPB CAP Compositions chimiques (%)
| Grade | C | Nom de l'entreprise | P | S | Je sais. | Cr | Je vous en prie. | Je ne sais pas | - Je vous en prie. | V | Nb |
| WPB | ≤ 030 | 0.29 à 1.60 | ≤ 0050 | ≤ 0058 | ≥ 010 | ≤ 040 | ≤ 015 | ≤ 040 | ≤ 040 | ≤ 008 | 0.02 |
*Pour l'ASTM A234 Gr. WPB, l'équivalent carbone (CE), basé sur l'analyse thermique et la formule suivante, ne doit pas être supérieur à 0.50. C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. Les valeurs C.E. doivent être indiquées dans le rapport d'essai.
* Les raccords ASTM A234 WPB fabriqués à partir de barres ou de plaques peuvent contenir 0,35 carbone maximum et ceux fabriqués à partir de forges peuvent contenir 0,35 carbone maximum et 0,35 silicium maximum sans minimum.
*Pour chaque réduction de 0,01% inférieure au maximum de carbone spécifié, une augmentation de 0,06% de manganèse au-dessus du maximum spécifié sera autorisée, jusqu'à un maximum de 1,65%.
*La somme du cuivre, du nickel, du chrome et du molybdène ne doit pas dépasser 1,00%
