Garnitures moulées d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO; PED |
| Numéro de modèle | AISI 304 ISO 49-1994(E) CL150 Mamelon hexagonal fileté coulé |
| Document | Brochure du produit PDF |

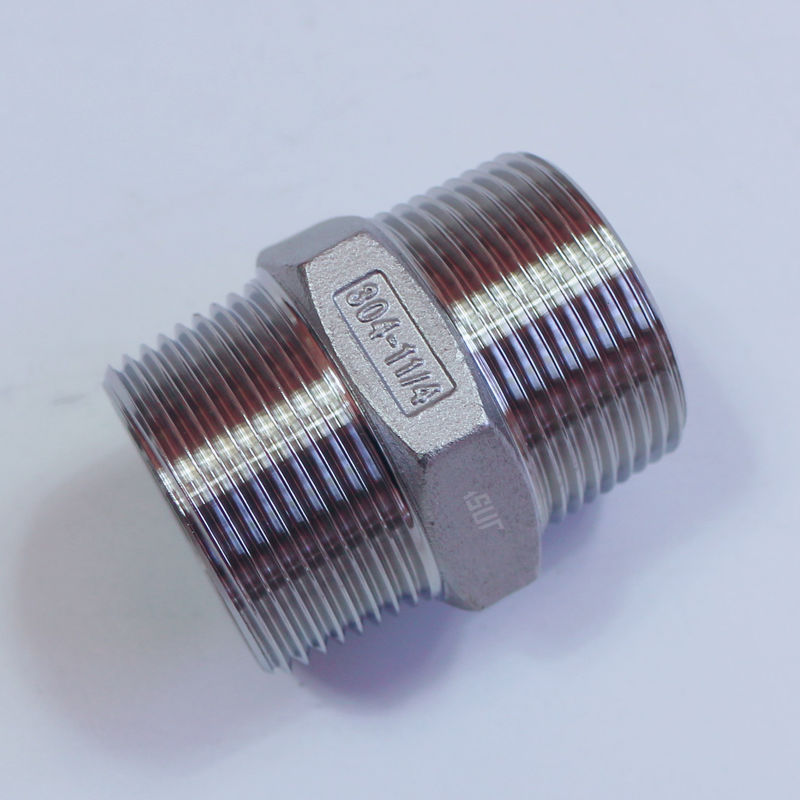

OIN 49-1994 d'AISI 304 (E) CL150 a moulé le mamelon fileté d'hexagone
L'information produit
| Nom de produit | OIN 49-1994 d'AISI 304 (E) CL150 a moulé le mamelon fileté d'hexagone |
| Types de fil | ASME B1.20.1 (TNP) |
| Dimensions | OIN 49-1994 (E) |
| Classe de grandeur | 1 ¼ « |
| Classe de pression | Classe 150 |
| Matériaux | AISI 304/L |
Norme et matériaux : AISI 304L
Le SAE/ANSI 304 (AISI 304) est le type le plus communément disponible et utilisé d'acier inoxydable. Il désigné également sous le nom de 18/8 acier inoxydable, d'acier inoxydable A2 (selon l'OIN 3506), ou de 304S15 (selon la norme britannique). C'est un alliage austénitique de chrome-nickel qui signifie pratiquement qu'il a une résistance à la corrosion très élevée. Il est également non magnétique et ne peut pas être durci par le traitement thermique. Car AISI 304 peut résister aux environnements extrêmement corrosifs et peut relativement facile être formé, usiné et soudé, il est très populaire pour un large éventail d'applications.
Composition chimique d'AISI 304/L (%)
| Catégorie | C, maximum | Cr | Manganèse, maximum | Ni | P, maximum | S, maximum | SI, maximum |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propriétés mécaniques d'AISI 304/L
| Propriétés mécaniques | 304 | 304L |
| Dureté, Knoop | 138 | 158 |
| Dureté, Rockwell B | 70 | 82 |
| Dureté, Vickers | 129 | 159 |
| Résistance à la traction, finale | MPA 505 | MPA 564 |
| Résistance à la traction, rendement | MPA 215 | MPA 210 |
| Élongation à la coupure | 70% | 58% |
| Module d'élasticité | 193~200 GPa | 193~200 GPa |
| Impact de Charpy | 325 J | 216J |
OIN 49-1994 (E) dimensions de mamelons d'hexagone (millimètre)
La largeur à travers des appartements, s, sont laissées à la discrétion du fabricant.
| Tailles convenables (pouces) | Dimensions (millimètres) | ||
| N8 | N8 R-L | Réduction N8 | a |
| ⅛ | — | — | 29 |
| ¼ | — | — | 36 |
| ⅜ | — | ¼ de × de ⅜ | 38 |
| ½ | ½ |
¼ de × de ½ ⅜ de × de ½ |
44 |
| ¾ | ¾ |
⅜ de × de ¾ ½ de × de ¾ |
47 |
| 1 | (1) |
1 ½ de × 1 ¾ de × |
53 |
| 1 ¼ | — |
(1 ½ de × de ¼) 1 ¾ de × de ¼ 1 ¼ ×1 |
57 |
| 1 ½ | — |
(1 ¾ de × de ½) 1 ½ ×1 1 ¼ du ½ ×1 |
59 |
| 2 | — |
(2×1) ¼ 2 ×1 ½ 2 ×1 |
68 |
| ½ 2 | — | (2 ½ ×2) | 75 |
| 3 | — |
(3×2) (½ 3 ×2) |
83 |
| 4 | — | — | 95 |
