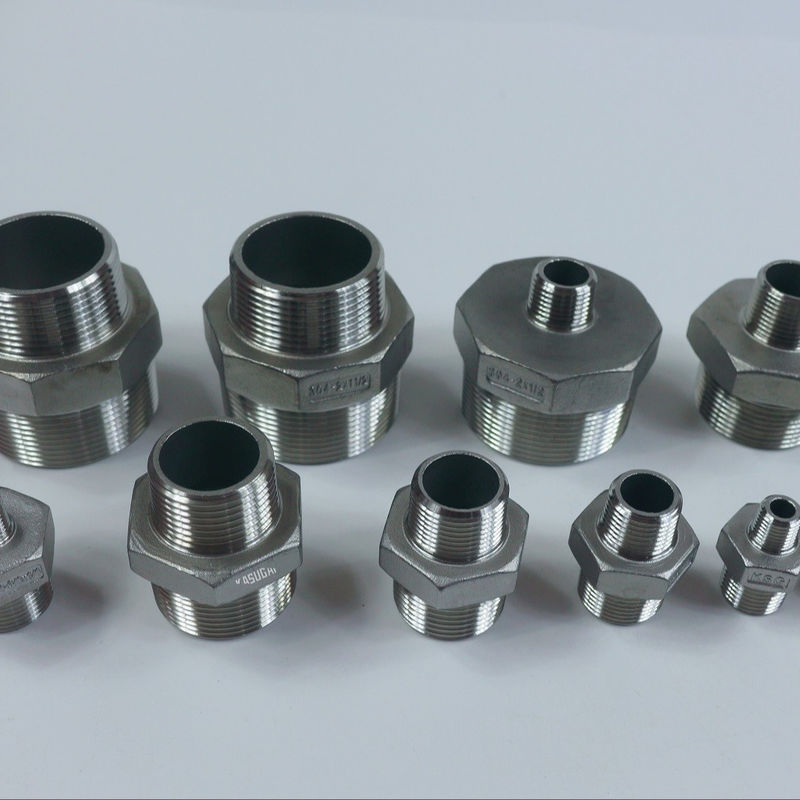

Les garnitures de fonte d'acier inoxydable d'ASTM A351 ont fileté le sortilège réduisant la tête de mamelon
  • Les garnitures de fonte d'acier inoxydable d'ASTM A351 ont fileté le sortilège réduisant la tête de mamelon
Les garnitures de fonte d'acier inoxydable d'ASTM A351 ont fileté le sortilège réduisant la tête de mamelon

Les garnitures de fonte d'acier inoxydable d'ASTM A351 ont fileté le sortilège réduisant la tête de mamelon

Lieu d'origine La Chine
Nom de marque KASUGAI
Certification ISO-9001; PED; AD 2000
Numéro de modèle Mamelon réducteur à tête hexagonale fileté en acier inoxydable ASTM A351 MSS SP-114 CL150
Document Brochure du produit PDF
Détails de produit
Nom de produit:
Mamelon réducteur à tête hexagonale fileté en acier inoxydable ASTM A351 MSS SP-114 CL150
Classe de grandeur:
1/4" à 4"
Type de fil:
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259
Normes:
ASTM A351 (CF8, CF8M)
Dimensions:
MSS SP-114-2018
Classe de pression:
Classe 150 TNP
Mettre en évidence:

Garnitures de fonte d'acier inoxydable d'ASTM A351

,

Sortilège réduisant la tête de mamelon

,

Garnitures moulées filetées d'acier inoxydable

Conditions de paiement et d'expédition
Quantité de commande min
Pour être négocié
Prix
PER BASE MATERIAL PRICE
Détails d'emballage
Emballage navigable
Délai de livraison
60 JOURS POUR UN CONTENEUR
Conditions de paiement
L / C, T/T
Capacité d'approvisionnement
100 TONNES/MOIS
Description de produit

Tête de sortilège filetée par fonte d'acier inoxydable d'ASTM A351 MSS SP-114 CL150 réduisant le mamelon



L'information produit

Nom de produit Tête de sortilège filetée par fonte d'acier inoxydable d'ASTM A351 MSS SP-114 CL150 réduisant le mamelon
Types de fil ASME B1.20.1 (TNP)
Dimensions MSS SP-114-2018
Classe de grandeur 1/4" à 4"
Classe de pression Classe 150 TNP
Matériaux ASTM A351



Normes et matériaux : ASTM A351 CF8 et CF8M

ASTM A351 CF8 et CF8M sont acier inoxydable austénitique, montrent la bonnes force et ductilité. CF8/CF8M sont largement appliqués dans la pompe et la valve, marine, produit chimique traitant, industries de transformation alimentaire, CF8 doit également être appliqué dans des industries nucléaires et de défense.



ASTM A351 CF8/CF8M Chemical Composition (%)

Catégorie C Manganèse Cr MOIS Ni Fe Cu
CF8 0-0.08 0-1.5 18-21 0-0.5 9-11 BAL 0.00-0.00
CF8M 0-0.08 0-1.5 18-21 2 ou 3 9-12 BAL 0.00-0.00



ASTM A351 CF8/CF8M Mechanical Properties

Catégorie

Résistance à la traction

(ksi)

Limite conventionnelle d'élasticité

(ksi)

Élongation

(%)

Dureté

(Brinell)
CF8 0.00-70 30 35 134-196
CF8M 0.00-70 30 30 146-212






MSS SP-114 dimensionne de la tête de sortilège moulée de fil de la classe 150 réduisant des mamelons (pouces)



Les garnitures de fonte d'acier inoxydable d'ASTM A351 ont fileté le sortilège réduisant la tête de mamelon 0





NPS Longueur de fil (mn) Longueur de fil (mn) Longueur de sortilège. (mn) Longueur de sortilège. (mn) Largeur plate nominale Largeur nominale à travers les appartements (b) Diamètre de trou (maximum) Diamètre de trou (maximum) Épaisseur en métal (mn) Épaisseur en métal (mn)
  A1 A2 L1 L2 B C D1 D2 G1 G2
⅛ de × de ¼ 0,46 0,31 0,53 0,37 0,25 5/8 0,36 0,27 0,21 0,16
⅛ de × de ⅜ 0,47 0,31 0,54 0,37 0,31 11/16(a) 0,49 0,27 0,21 0,16
¼ de × de ⅜ 0,47 0,46 0,54 0,53 0,31 11/16(a) 0,49 0,36 0,21 0,21
⅛ de × de ½ 0,61 0,31 0,69 0,37 0,31 7/8 0,62 0,27 0,25 0,16
¼ de × de ½ 0,61 0,46 0,69 0,53 0,31 7/8 0,62 0,36 0,25 0,21
⅜ de × de ½ 0,61 0,47 0,69 0,54 0,31 7/8 0,62 0,49 0,25 0,21
⅛ de × de ¾ 0,62 0,31 0,70 0,37 0,38 1 1/16(a) 0,82 0,27 0,26 0,16
¼ de × de ¾ 0,62 0,46 0,70 0,53 0,38 1 1/16(a) 0,82 0,36 0,26 0,21
⅜ de × de ¾ 0,62 0,47 0,70 0,54 0,38 1 1/16(a) 0,82 0,49 0,26 0,21
½ de × de ¾ 0,62 0,61 0,70 0,69 0,38 1 1/16(a) 0,82 0,62 0,26 0,25
1 ⅛ de × 0,77 0,31 0,86 0,37 0,38 1 3/8 1,05 0,27 0,30 0,16
1 ¼ de × 0,77 0,46 0,86 0,53 0,38 1 3/8 1,05 0,36 0,30 0,21
1 ⅜ de × 0,77 0,47 0,86 0,54 0,38 1 3/8 1,05 0,49 0,30 0,21
1 ½ de × 0,77 0,61 0,86 0,69 0,38 1 3/8 1,05 0,62 0,30 0,25
1 ¾ de × 0,77 0,62 0,86 0,70 0,38 1 3/8 1,05 0,82 0,30 0,26
1 ¼ de × de ¼ 0,80 0,46 0,89 0,53 0,56 1 3/4 1,38 0,36 0,32 0,21
1 ⅜ de × de ¼ 0,80 0,47 0,89 0,54 0,56 1 3/4 1,38 0,49 0,32 0,21
1 ½ de × de ¼ 0,80 0,61 0,89 0,69 0,56 1 3/4 1,38 0,62 0,32 0,25
1 ¾ de × de ¼ 0,80 0,62 0,89 0,70 0,56 1 3/4 1,38 0,82 0,32 0,26
1 ¼ ×1 0,80 0,77 0,89 0,86 0,56 1 3/4 1,38 1,05 0,32 0,30
1 ¼ de × de ½ 0,81 0,46 0,90 0,53 0,62 2 1,61 0,36 0,33 0,21
1 ⅜ de × de ½ 0,81 0,47 0,90 0,54 0,62 2 1,61 0,49 0,33 0,21
1 ½ de × de ½ 0,81 0,61 0,90 0,69 0,62 2 1,61 0,62 0,33 0,25
1 ¾ de × de ½ 0,81 0,62 0,90 0,70 0,62 2 1,61 0,82 0,33 0,26
1 ½ ×1 0,81 0,77 0,90 0,86 0,62 2 1,61 1,05 0,33 0,30
1 ¼ du ½ ×1 0,81 0,80 0,90 0,89 0,62 2 1,61 1,38 0,33 0,32
¼ de 2 × 0,84 0,46 0,93 0,53 0,69 2 1/2 2,06 0,36 0,35 0,21
⅜ de 2 × 0,84 0,47 0,93 0,54 0,69 2 1/2 2,06 0,49 0,35 0,21
½ de 2 × 0,84 0,61 0,93 0,69 0,69 2 1/2 2,06 0,62 0,35 0,25
¾ de 2 × 0,84 0,62 0,93 0,70 0,69 2 1/2 2,06 0,82 0,35 0,26
2 ×1 0,84 0,77 0,93 0,86 0,69 2 1/2 2,06 1,05 0,35 0,30
¼ 2 ×1 0,84 0,80 0,93 0,89 0,69 2 1/2 2,06 1,38 0,35 0,32
½ 2 ×1 0,84 0,81 0,93 0,90 0,69 2 1/2 2,06 1,61 0,35 0,33
½ de × de 2 ½ 1,27 0,61 1,35 0,69 0,75 3 2,47 0,62 0,46 0,25
¾ de × de 2 ½ 1,27 0,62 1,35 0,70 0,75 3 2,47 0,82 0,46 0,26
2 ½ ×1 1,27 0,77 1,35 0,86 0,75 3 2,47 1,05 0,46 0,30
2 ¼ du ½ ×1 1,27 0,80 1,35 0,89 0,75 3 2,47 1,38 0,46 0,32
2 ½ du ½ ×1 1,27 0,81 1,35 0,90 0,75 3 2,47 1,61 0,46 0,33
2 ½ ×2 1,27 0,84 1,35 0,93 0,75 3 2,47 2,06 0,46 0,35
½ de 3 × 1,33 0,61 1,42 0,69 0,81 3 1/2 3,06 0,62 0,49 0,25
¾ de 3 × 1,33 0,62 1,42 0,70 0,81 3 1/2 3,06 0,82 0,49 0,26
3 ×1 1,33 0,77 1,42 0,86 0,81 3 1/2 3,06 1,05 0,49 0,30
¼ 3 ×1 1,33 0,80 1,42 0,89 0,81 3 1/2 3,06 1,38 0,49 0,32
½ 3 ×1 1,33 0,81 1,42 0,90 0,81 3 1/2 3,06 1,61 0,49 0,33
3 ×2 1,33 0,84 1,42 0,93 0,81 3 1/2 3,06 2,06 0,49 0,35
½ 3 ×2 1,33 1,27 1,42 1,35 0,81 3 1/2 3,06 2,47 0,49 0,46
4 ×1 1,43 0,77 1,52 0,86 1,00 4 5/8 4,02 1,05 0,53 0,30
¼ 4 ×1 1,43 0,80 1,52 0,89 1,00 4 5/8 4,02 1,38 0,53 0,32
½ 4 ×1 1,43 0,81 1,52 0,90 1,00 4 5/8 4,02 1,61 0,53 0,33
4 ×2 1,43 0,84 1,52 0,93 1,00 4 5/8 4,02 2,06 0,53 0,35
½ 4 ×2 1,43 1,27 1,52 1,35 1,00 4 5/8 4,02 2,47 0,53 0,46
4 ×3 1,43 1,33 1,52 1,42 1,00 4 5/8 4,02 3,06 0,53 0,49



Notes :

(a) quand a fait à partir des actions de barre ; les dimensions peuvent être de 3/4 et 1 1/8 pouce, respectivement, afin d'employer des tailles régulières d'actions de barre.

(b) les fabricants la tolérance qu'appliquée assurera des dimensions adapteront l'outillage usuel des États-Unis.
