Garnitures moulées d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | AISI 304 MSS SP-304 SP-114 90DEG CL150 1" coude moulé de Prise-soudure |
| Document | Brochure du produit PDF |

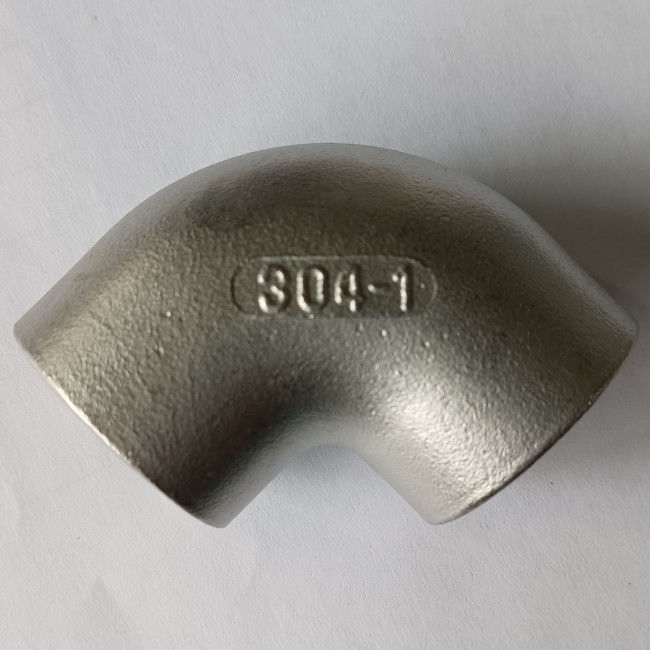

Prise-soudure moulée d'acier inoxydable d'AISI 304 MSS SP-114 90DEG CL150 coude de 90 degrés
L'information produit
| Nom de produit | Prise-soudure moulée d'acier inoxydable d'AISI 304 MSS SP-114 90DEG CL150 coude de 90 degrés |
| Type convenable | Coude de la Prise-soudure 90o |
| Dimensions | MSS SP-114 : 2018 |
| Classe de grandeur | 1/8" à 4" |
| Classe de pression | Classe 150 |
| Matériaux | AISI 304/L |
Norme et matériaux : AISI 304/L
Le SAE/ANSI 304 (AISI 304) est le type le plus communément disponible et utilisé d'acier inoxydable. Il désigné également sous le nom de 18/8 acier inoxydable, d'acier inoxydable A2 (selon l'OIN 3506), ou de 304S15 (selon la norme britannique). C'est un alliage austénitique de chrome-nickel qui signifie pratiquement qu'il a une résistance à la corrosion très élevée. Il est également non magnétique et ne peut pas être durci par le traitement thermique. Car AISI 304 peut résister aux environnements extrêmement corrosifs et peut relativement facile être formé, usiné et soudé, il est très populaire pour un large éventail d'applications.
Composition chimique d'AISI 304/L (%)
| Catégorie | C, maximum | Cr | Manganèse, maximum | Ni | P, maximum | S, maximum | SI, maximum |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propriétés mécaniques d'AISI 304/L
| Propriétés mécaniques | 304 | 304L |
| Dureté, Knoop | 138 | 158 |
| Dureté, Rockwell B | 70 | 82 |
| Dureté, Vickers | 129 | 159 |
| Résistance à la traction, finale | MPA 505 | MPA 564 |
| Résistance à la traction, rendement | MPA 215 | MPA 210 |
| Élongation à la coupure | 70% | 58% |
| Module d'élasticité | 193~200 GPa | 193~200 GPa |
| Impact de Charpy | 325 J | 216J |
SP-114 dimensionne de la Prise-soudure moulée de la classe 150 les coudes, la pièce en t et les croix de 45/90 degré. (en pouces)
| NPS | Coudes, pièces en t et croix de Centre-à-fin | Coudes de la Centre-à-fin 45o | Prise trou) (de mn/(maximum) | Profondeur de prise (b) (mn) | Épaisseur en métal (a) | Diamètre extérieur de bande (mn) | Pleine longueur de accouplement (mn) | Taille de chapeau (mn) | Épaisseur de chapeau de surface plane (mn) |
| C | SB | Écart-type | G | H | W | P | G1 | ||
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0,32 | 0,09 | 0,75 | 1,00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0,32 | 0,09 | 0,84 | 1,00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0,32 | 0,10 | 1,01 | 1,12 | 0,81 | 0,10 |
| ½ | 1,12 | 0,87 | 0.855/0.875 | 0,32 | 0,10 | 1,20 | 1,38 | 0,93 | 0,12 |
| ¾ | 1,31 | 1,00 | 1.065/1.085 | 0,37 | 0,12 | 1,46 | 1,50 | 1,06 | 0,13 |
| 1 | 1,50 | 1,12 | 1.330/1.350 | 0,44 | 0,13 | 1,77 | 1,62 | 1,31 | 0,15 |
| 1 ¼ | 1,75 | 1,31 | 1.675/1.695 | 0,50 | 0,14 | 2,15 | 2,00 | 1,62 | 0,17 |
| 1 ½ | 1,93 | 1,43 | 1.915/1.935 | 0,50 | 0,15 | 2,43 | 2,12 | 1,62 | 0,19 |
| 2 | 2,25 | 1,68 | 2.406/2.426 | 0,56 | 0,17 | 2,96 | 2,50 | 1,75 | 0,22 |
| ½ 2 | 2,68 | 1,93 | 2.906/2.931 | 0,56 | 0,21 | 3,31 | 2,87 | 2,00 | 0,25 |
| 3 | 3,06 | 2,18 | 3.535/3.560 | 0,56 | 0,23 | 4,00 | 3,18 | 2,25 | 0,29 |
| 4 | 3,81 | 2,62 | 4.545/4.570 | 0,69 | 0,26 | 5,06 | 3,68 | 2,50 | 0,36 |
