Garnitures moulées d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | OIN 49-1994 (E) fil moulé d'acier inoxydable de CL150 304 réduisant des prises |
| Document | Brochure du produit PDF |

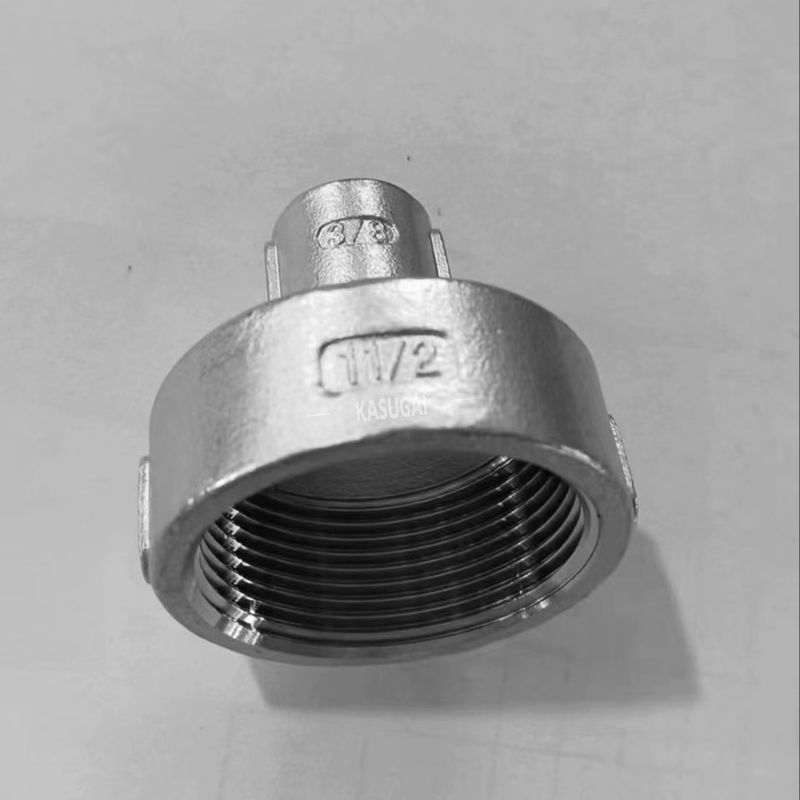

OIN 49-1994 (E) fil moulé d'acier inoxydable de CL150 304 réduisant des prises
L'information produit
| Nom de produit | OIN 49-1994 (E) fil moulé d'acier inoxydable de CL150 304 réduisant des prises |
| Types de fil | ASME B1.20.1 (TNP), BS 21 (NSPT), DIN2999/259 |
| Dimensions | OIN 49-1994 (E), MSS SP-114, NORME ANSI B16.3 |
| Classe de grandeur | 1/8" à 4" |
| Classe de pression | Classe 150 |
| Matériaux | ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L) |
Dimensions d'OIN 49-1994 des prises (millimètres)
| Tailles convenables (pouces) | Dimensions (millimètres) | Longueur de pose (millimètres) | |||
| M2 | M2 R-L | M2 de réduction | a | z1 | z2 |
| ⅛ | — | 0,69 | 25 | 11 | — |
| ¼ | 0,81 | ⅛ de × de ¼ | 27 | 7 | 10 |
| ⅜ | ⅜ |
(⅛ de × de ⅜) ¼ de × de ⅜ |
30 | 10 |
13 10 |
| ½ | ½ |
¼ de × de ½ ⅜ de × de ½ |
36 | 10 |
13 13 |
| ¾ | ¾ |
¼ de × de ¾ ⅜ de × de ¾ ½ de × de ¾ |
39 | 9 |
14 14 11 |
| 1 | 1 |
1 ⅜ de × 1 ½ de × 1 ¾ de × |
45 | 11 |
18 15 13 |
| 1¼ | 1¼ |
1 ½ de × de¼ 1 ¾ de × de¼ 1 × 1 de¼ |
50 | 12 |
18 16 14 |
| 1½ | 1½ |
(1 ½ de × de½) 1 ¾ de × de½ 1 × 1 de½ 1¼ du × 1de½ |
55 | 17 |
23 21 19 17 |
| 2 | 2 |
(½ de 2 ×) (¾ de 2 ×) 2 × 1 ½ de 2 × 1 |
65 | 17 |
28 26 24 22 22 |
| ½ 2 | — |
(¼de × 1 de 2½) (½de × 1 de 2½) (×de 2½ 2) |
74 | 20 |
28 28 23 |
| 3 | — |
(½ de 3 × 1) (3 × 2) (3½ de × 2) |
80 | 20 |
31 26 23 |
| 4 | — |
(4 × 2) (4½ de × 2) (4 × 3) |
94 | 22 |
34 31 28 |
| (5) | — | — | 109 | 29 | — |
| (6) | — | — | 120 | 40 | — |
