Garnitures moulées d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | ASTM A351 MSS SP-114 CL150 90DEG Coude de rue à filetage en fonte |
| Document | Brochure du produit PDF |

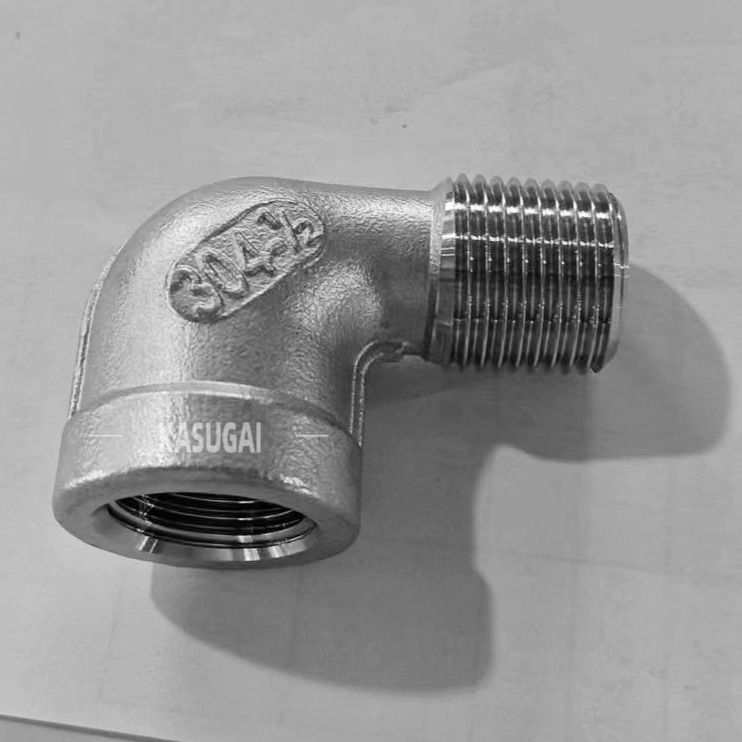

Coude de rue fileté par fonte d'acier inoxydable d'ASTM A351 MSS SP-114 CL150 90DEG
L'information produit
| Nom de produit | Coude de rue fileté par fonte d'acier inoxydable d'ASTM A351 MSS SP-114 CL150 90DEG |
| Types de fil | ASME B1.20.1 (TNP), BS 21 (NSPT), DIN2999/259 |
| Dimensions | OIN 49-1994 (E), MSS SP-114, NORME ANSI B16.3 |
| Classe de grandeur | 1/8" à 4" |
| Classe de pression | 150 |
| Matériaux | ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
ASTM A351 CF8 et CF8M
ASTM A351 CF8 et CF8M sont acier inoxydable austénitique, montrent la bonnes force et ductilité. CF8/CF8M sont largement appliqués dans la pompe et la valve, marine, produit chimique traitant, industries de transformation alimentaire, CF8 doit également être appliqué dans des industries nucléaires et de défense.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Catégorie | C | Manganèse | Cr | MOIS | Ni | Fe | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | BAL | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2 ou 3 | 9-12 | BAL | 0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Catégorie |
Résistance à la traction (ksi) |
Limite conventionnelle d'élasticité (ksi) |
Élongation (%) |
Dureté (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Les dimensions de MSS SP-114 de la fonte de 90 degrés ont fileté des coudes de rue (pouces)
| NPS | Centre-à-fin | Longueur de fil interne (b) (mn) | Largeur de la bande (mn) | Épaisseur en métal (a) | En dehors du diamètre de la bande (mn) | Centre-à-fin | Longueur du fil externe (mn) | Dia. Male End gauche (maximum) |
| B | E | G | H | J | L | N | ||
| ⅛ | 0,81 | 0,25 | 0,20 | 0,09 | 0,75 | 1,06 | 0,26 | 0,20 |
| ¼ | 0,81 | 0,32 | 0,20 | 0,09 | 0,84 | 1,18 | 0,40 | 0,26 |
| ⅜ | 0,93 | 0,36 | 0,21 | 0,10 | 1,01 | 1,43 | 0,41 | 0,37 |
| ½ | 1,12 | 0,43 | 0,25 | 0,10 | 1,20 | 1,62 | 0,53 | 0,51 |
| ¾ | 1,31 | 0,50 | 0,27 | 0,12 | 1,46 | 1,87 | 0,55 | 0,69 |
| 1 | 1,50 | 0,58 | 0,30 | 0,13 | 1,77 | 2,12 | 0,68 | 0,91 |
| 1 ¼ | 1,75 | 0,67 | 0,34 | 0,14 | 2,15 | 2,50 | 0,71 | 1,19 |
| 1 ½ | 1,93 | 0,70 | 0,37 | 0,15 | 2,43 | 2,75 | 0,72 | 1,39 |
| 2 | 2,25 | 0,75 | 0,42 | 0,17 | 2,97 | 3,25 | 0,76 | 1,79 |
| ½ 2 | 2,68 | 0,92 | 0,48 | 0,21 | 3,31 | 3,87 | 1,14 | 2,20 |
| 3 | 3,06 | 0,98 | 0,55 | 0,23 | 4,00 | 4,50 | 1,20 | 2,78 |
| 4 | 3,81 | 1,08 | 0,66 | 0,26 | 5,06 | 5,68 | 1,30 | 3,70 |
