Garnitures moulées d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | Coude fileté moulé AISI 304 MSS SP-114 CL150 45DEG 2½″ |
| Document | Brochure du produit PDF |

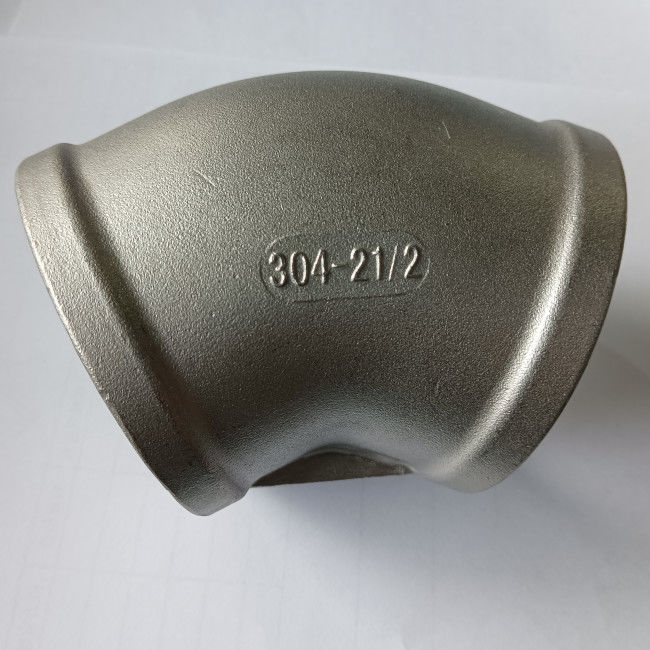

Coude fileté par fonte d'acier inoxydable de ″ de ½ d'AISI 304 MSS SP-114 CL150 45DEG 2
L'information produit
| Nom de produit | Coude fileté par fonte d'acier inoxydable de ″ de ½ d'AISI 304 MSS SP-114 CL150 45DEG 2 |
| Types de fil | ASME B1.20.1 (TNP), BS 21 (NSPT), DIN2999/259 |
| Dimensions | MSS SP-114 |
| Classe de grandeur | 1/8" à 4" |
| Classe de pression | 150 |
| Matériaux | AISI 304/L |
Norme et matériaux : AISI 304L
Le SAE/ANSI 304 (AISI 304) est le type le plus communément disponible et utilisé d'acier inoxydable. Il désigné également sous le nom de 18/8 acier inoxydable, d'acier inoxydable A2 (selon l'OIN 3506), ou de 304S15 (selon la norme britannique). C'est un alliage austénitique de chrome-nickel qui signifie pratiquement qu'il a une résistance à la corrosion très élevée. Il est également non magnétique et ne peut pas être durci par le traitement thermique. Car AISI 304 peut résister aux environnements extrêmement corrosifs et peut relativement facile être formé, usiné et soudé, il est très populaire pour un large éventail d'applications.
Composition chimique d'AISI 304/L (%)
| Catégorie | C, maximum | Cr | Manganèse, maximum | Ni | P, maximum | S, maximum | SI, maximum |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propriétés mécaniques d'AISI 304/L
| Propriétés mécaniques | 304 | 304L |
| Dureté, Knoop | 138 | 158 |
| Dureté, Rockwell B | 70 | 82 |
| Dureté, Vickers | 129 | 159 |
| Résistance à la traction, finale | MPA 505 | MPA 564 |
| Résistance à la traction, rendement | MPA 215 | MPA 210 |
| Élongation à la coupure | 70% | 58% |
| Module d'élasticité | 193~200 GPa | 193~200 GPa |
| Impact de Charpy | 325 J | 216J |
MSS SP-114 dimensionne de la fonte de 45 degrés a fileté les coudes 90°/45°, les pièces en t et les croix (pouces)
| NPS | Coudes, pièces en t et croix de Centre-à-fin | La Centre-à-fin 45° écarte d'un coup de coude | Longueur de fil (b) (mn) | Largeur de la bande (mn) | Épaisseur en métal (a) | En dehors du diamètre de la bande (mn) |
| C | B | E | G | H | ||
| ⅛ | 0,81 | 0,69 | 0,25 | 0,20 | 0,09 | 0,75 |
| ¼ | 0,81 | 0,69 | 0,32 | 0,20 | 0,09 | 0,84 |
| ⅜ | 0,93 | 0,81 | 0,36 | 0,21 | 0,10 | 1,01 |
| ½ | 1,12 | 0,87 | 0,43 | 0,25 | 0,10 | 1,20 |
| ¾ | 1,31 | 1,00 | 0,50 | 0,27 | 0,12 | 1,46 |
| 1 | 1,50 | 1,12 | 0,58 | 0,30 | 0,13 | 1,77 |
| 1 ¼ | 1,75 | 1,31 | 0,67 | 0,34 | 0,14 | 2,15 |
| 1 ½ | 1,93 | 1,43 | 0,70 | 0,37 | 0,15 | 2,43 |
| 2 | 2,25 | 1,68 | 0,75 | 0,42 | 0,17 | 2,96 |
| ½ 2 | 2,68 | 1,93 | 0,92 | 0,48 | 0,2 | 3,31 |
| 3 | 3,06 | 2,18 | 0,98 | 0,55 | 0,23 | 4,00 |
| 4 | 3,81 | 2,62 | 1,08 | 0,66 | 0,26 | 5,06 |
NOTES :
(a) des modèles seront conçus pour produire des bâtis d'épaisseur en métal donnés dans le Tableau. L'épaisseur en métal à aucun moment sera moins de 90% de valeurs données dans le Tableau.
(b) la longueur du fil peut se prolonger au delà de la largeur de la bande. Cependant, l'épaisseur minimum (G) en métal doit être maintenue à l'extrémité du fil.
