Garnitures moulées d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | Capuchons filetés moulés AISI 304 MSS SP-114 classe 150 |
| Document | Brochure du produit PDF |

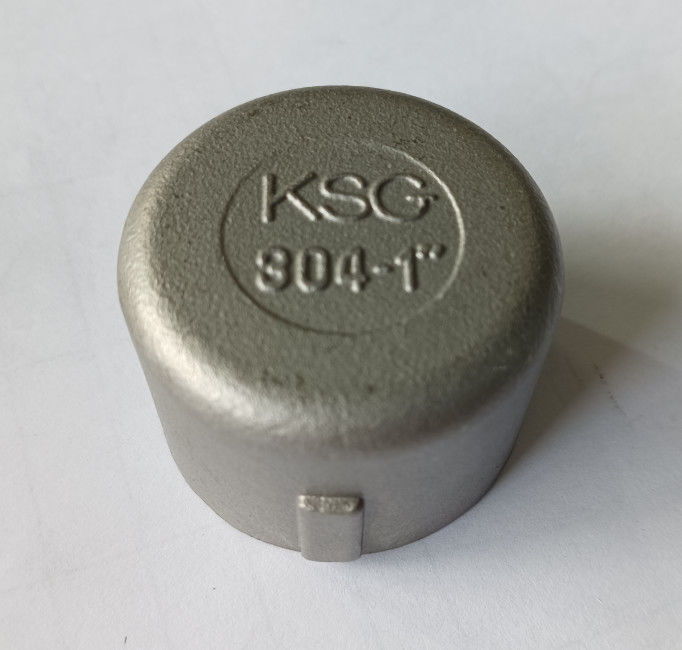

La classe 150 d'AISI 304 MSS SP-114 a moulé les chapeaux filetés
L'information produit
| Nom de produit | La classe 150 d'AISI 304 MSS SP-114 a moulé les chapeaux filetés |
| Classe de grandeur | 1/8" à 4" |
| Type de fil | ASME B1.20.1 |
| Normes | AISI 304/L |
| Classe de pression | Classe 150 TNP |
| Dimensions | MSS SP-114 |
Norme et matériaux : AISI 304L
Le SAE/ANSI 304 (AISI 304) est le type le plus communément disponible et utilisé d'acier inoxydable. Il désigné également sous le nom de 18/8 acier inoxydable, d'acier inoxydable A2 (selon l'OIN 3506), ou de 304S15 (selon la norme britannique). C'est un alliage austénitique de chrome-nickel qui signifie pratiquement qu'il a une résistance à la corrosion très élevée. Il est également non magnétique et ne peut pas être durci par le traitement thermique. Car AISI 304 peut résister aux environnements extrêmement corrosifs et peut relativement facile être formé, usiné et soudé, il est très populaire pour un large éventail d'applications.
Composition chimique d'AISI 304/L (%)
| Catégorie | C, maximum | Cr | Manganèse, maximum | Ni | P, maximum | S, maximum | SI, maximum |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propriétés mécaniques d'AISI 304/L
| Propriétés mécaniques | 304 | 304L |
| Dureté, Knoop | 138 | 158 |
| Dureté, Rockwell B | 70 | 82 |
| Dureté, Vickers | 129 | 159 |
| Résistance à la traction, finale | MPA 505 | MPA 564 |
| Résistance à la traction, rendement | MPA 215 | MPA 210 |
| Élongation à la coupure | 70% | 58% |
| Module d'élasticité | 193~200 GPa | 193~200 GPa |
| Impact de Charpy | 325 J | 216J |
Dimensions des chapeaux moulés MSS SP-114 (millimètres) de fil de la classe 150
| NPS | Longueur de fil (b) (mn) | Largeur de la bande (mn) | Épaisseur en métal du côté (a) | En dehors du diamètre de la bande (mn) | Taille (mn) | Épaisseur des chapeaux de surface plane (mn) |
| B | E | G | H | P | G1 | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 0,68 | 0,09 |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 0,68 | 0,09 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 0,81 | 0,10 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 0,93 | 0,12 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,06 | 0,13 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,31 | 0,15 |
| 1 ¼ | 0,67 | 0,34 | 0,14 | 2,15 | 1,62 | 0,17 |
| 1 ½ | 0,70 | 0,37 | 0,15 | 2,43 | 1,62 | 0,19 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 1,75 | 0,22 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,00 | 0,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 2,25 | 0,29 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 2,50 | 0,36 |
NOTE GÉNÉRALE : Des chapeaux peuvent être faits sans renfoncement. Les chapeaux ont ainsi fait seront d'une telle taille P que la longueur du fil parfait ne sera pas moins que B, et la longueur du fil utile (B plus des fils avec les racines entièrement formées et les crêtes plates) sera pas moins que L2 (longueur utile de fil externe) qui est exigé par ASME B1.20.1.
NOTES :
les modèles (a) seront conçus pour produire des bâtis d'épaisseur en métal donnés dans le Tableau. L'épaisseur en métal à aucun moment sera moins de 90% de valeurs données dans le Tableau.
(b) la longueur du fil peut se prolonger au delà de la largeur de la bande. Cependant, l'épaisseur minimum (G) en métal doit être maintenue à l'extrémité du fil.
les nervures (c) sont autorisées selon la section 9. Les lignes cassées « externes » applicables dans les dessins ci-dessus indiquent où on permet des nervures.
